Name: vyhodnocovací jednotka Siemens 3RB2383-4AC1 3RB23834AC1, 1 ks
Brand: Siemens
SKU: 1751011
Availability: BackOrder

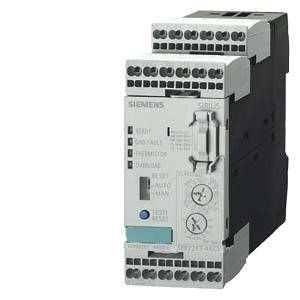

Elektronický stykač Siemens s kontrolkami a možnostmi nastavení. Používaný především pro průmyslové řízení.

Otevřená rozvaděčová skříň s různými elektrickými komponenty a kabely, které jsou uspořádány uspořádaně na několika úrovních.

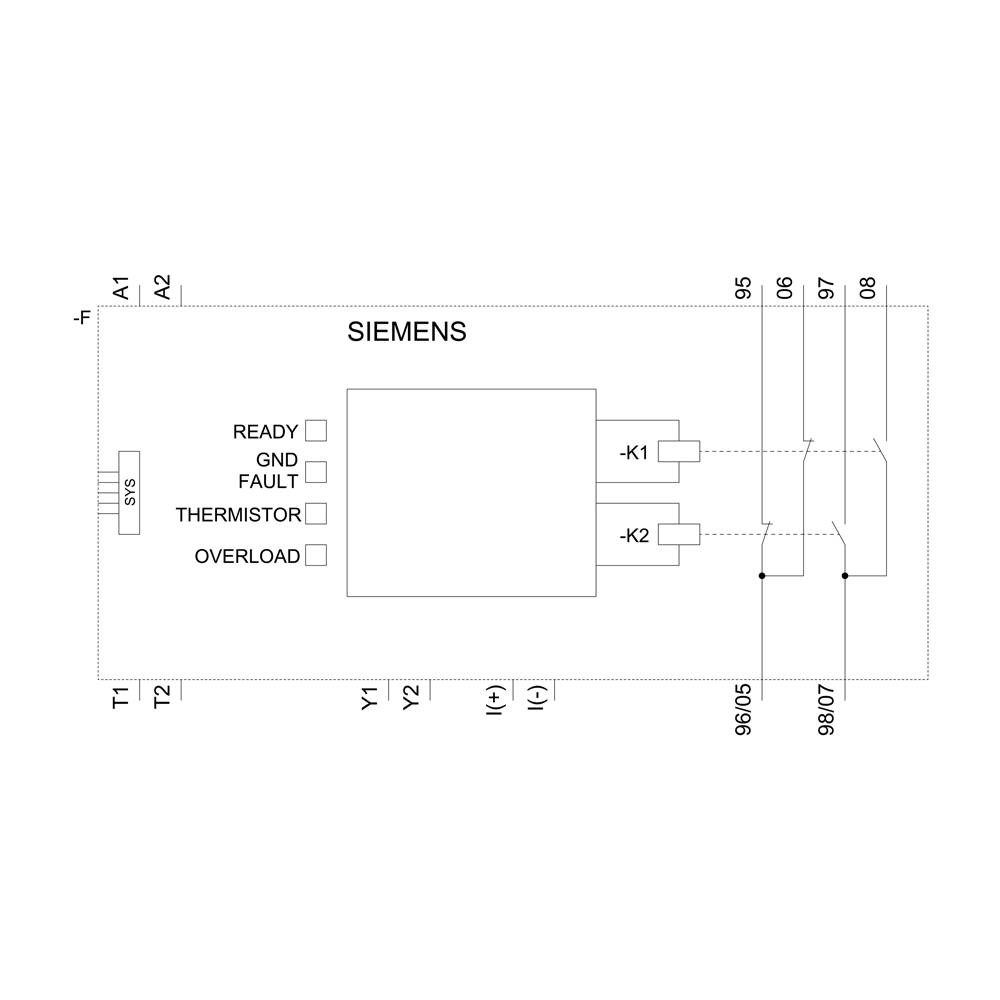

Schéma zapojení Siemens relé. Zobrazuje vstupní a výstupní svorky (A1, A2, svorky T1, T2) a stavové indikátory (např. PŘIPRAVENO, PŘETÍŽENÍ).

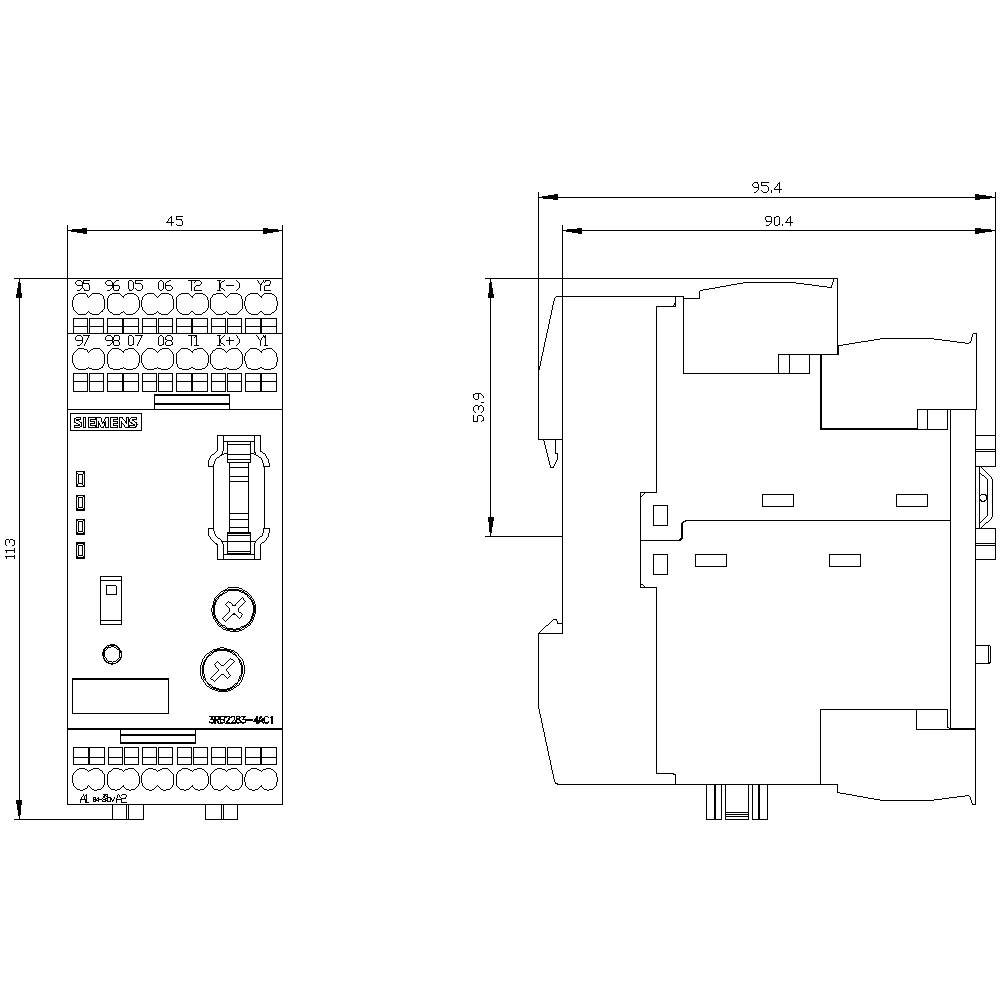

Technický výkres elektrického zařízení s rozměry: šířka 45 mm, výška 113 mm, hloubka 95,4 mm. Zobrazuje přední a boční pohled.

1/4

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

vyhodnocovací jednotka

Funkce

Bistabilní s řídicím vstupem

Typ kontaktu

2 spínací kontakty

2 rozpínací kontakty

Typ

3RB2383-4AC1

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 12. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (13 359,00 Kč / kus)

13 359,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Vyhodnocovací jednotkou pro Motorvollschutz (bistabilní) S00-S12, třída 5 - 30/65

Dodatečné informace:

Technické parametry

Druh obalu: Piece

Kategorie produktu: vyhodnocovací jednotka

Typ: 3RB2383-4AC1

Funkce: Bistabilní s řídicím vstupem

Provozní napětí: 1000 V/AC

Typ kontaktu: 2 spínací kontakty
2 rozpínací kontakty

Připojení: přípojka s pružinovým protitahem

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 111 mm

Hloubka: 95 mm

Rozm.: (š x v x h) 45 x 111 x 95 mm

Obsah: 1 ks

AWG max.: 16

AWG min.: 24

Průřez flexibilní (min.): 0.25 mm²

Průřez pevný (min.): 0.25 mm²

: Separate positioning

: 2

: 2

: 0

: 24-240 V

: 24-240 V

: 24-240 V

: Other

: AC

UKCA: bezvýznamný
