TinkerForge TF-278 Vhodný pro (vývojový počítač) TinkerForge 1 ks

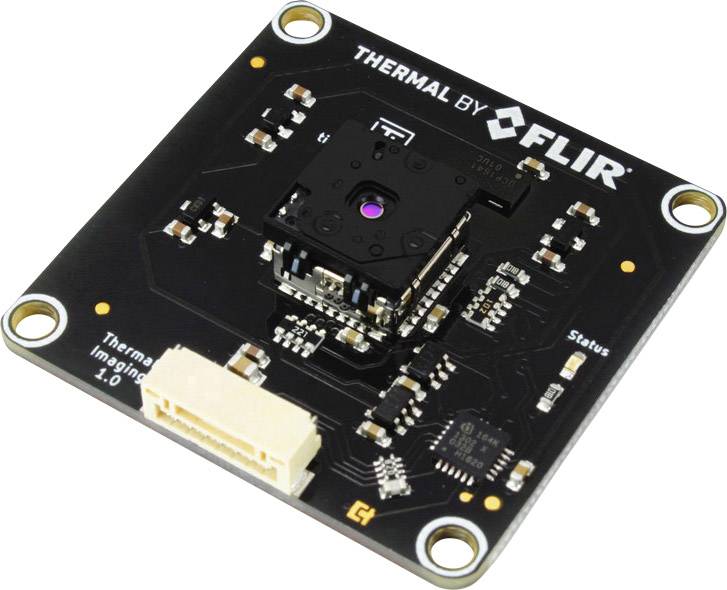

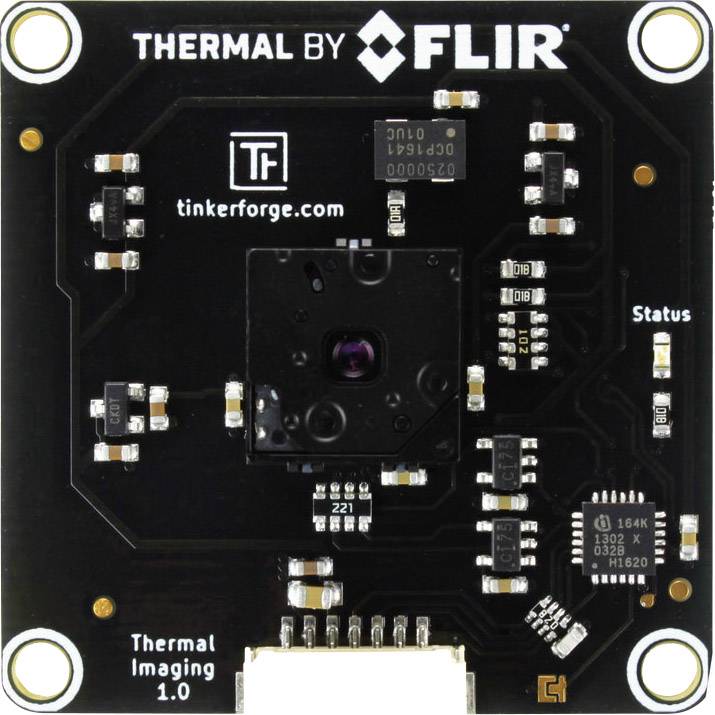

Modul pro vytváření termokamer Thermal Imaging Bricklet je vybaven termokamerou 60 x 80 pixelů. Modul lze připojit pomocí bloku.

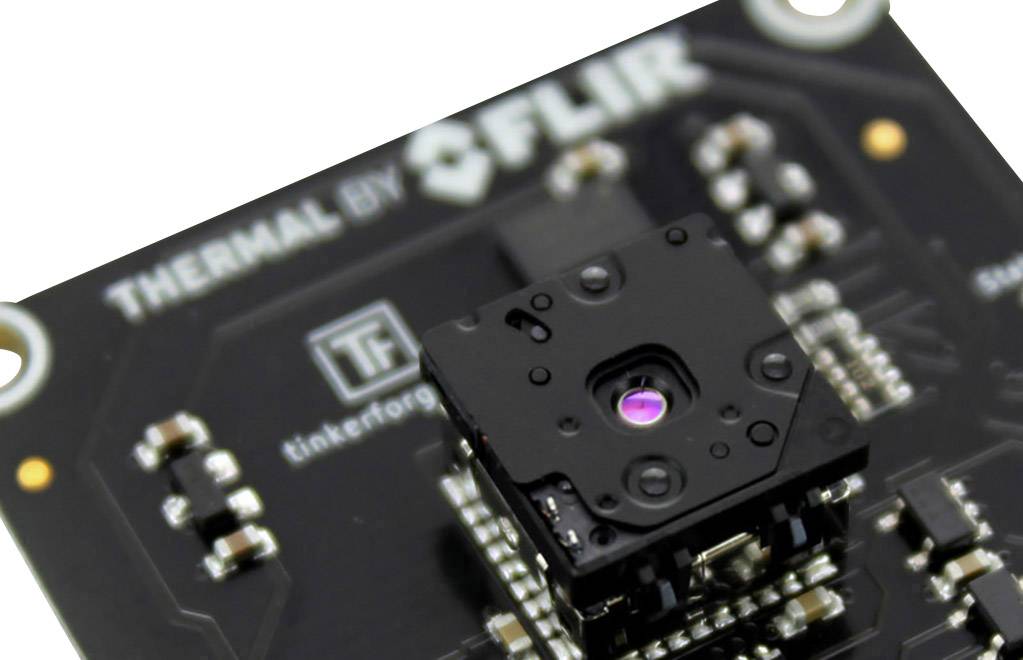

Modul využívá senzor FLIR Lepton s radiometrií a Shutter. Senzor může měřit teploty mezi -20 a 10 °C až s rozlišením 450 x 60 pixelů.

Spotmetr lze definovat pro měření minimální, průměrné a maximální teploty obrazu pro definovanou oblast.

Modul podporuje dva režimy: Obraz s vysokým rozlišením obrazu a obraz teploty.

V režimu High Contrast Image modul streamuje obrazová data s 8,6 Hz a 8 bitovým rozlišením. Obrazová data jsou šedé hodnoty, vysoký dynamický rozsah senzoru je souhrnně určen pro zobrazení. Tento režim využívají termokamery, které jsou na trhu k dispozici. Obvykle se hodnoty šedé pomocí lookuptable zobrazuje na falešných barvách.

V režimu Termperure Image modul streamuje data s rozlišením 4,5 Hz a 16 bitů. V obrazových údajích zobrazuje každá 16-bitová hodnota teplotu mezi -20 a 450 °C a 0,1 °C s rozlišením 10 °C nebo 140 °C a 0,01 °C s rozlišením 10 °C (v závislosti na konfiguraci rozlišení). Tento režim lze použít pro vědecké výpočty a pro analýzu změn teploty.

Pomocí modulu se Shutter automaticky ovládá.

Modul Thermal Imaging Bricklet je vybaven 7-pólovou zástrčkou pro moduly a lze jej propojit s blokem pomocí kabelu pro moduly 7p-10p.

Tento text byl přeložen strojově.
