Name: TE Connectivity RT424F24 relé do DPS 24 V/DC 8 A 2 přepínací kontakty 1 ks
Brand: TE Connectivity
SKU: 504073
Availability: InStock

Pomeranče, obdélníkové relé s označeními elektrických specifikací a připojovacími kolíky na spodní straně.

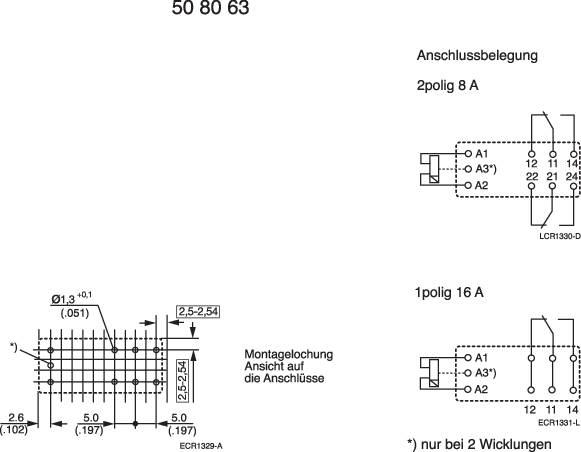

Technický výkres konektoru; zobrazuje zapojení kontaktů pro '2-pólový 8 A' a '1-pólový 16 A'; rozměry pro montáž jsou vyznačeny.

1/2

Ilustrační obrázek

Kategorie produktu

relé do DPS

Jmenovité napětí cívky

24 V/DC

Mód řízení

bistabilní, 2 cívky

Typ kontaktu

2 přepínací kontakty

Spínací napětí (max.)

400 V/AC

Datasheety: (PDF)

Doručení: Út 27. 10.

82 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (217,76 Kč / kus)

217,76 Kč

Včetně DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

RT-výkon. relé 8 A, 2 x přepínací kontakt

Dodatečné informace:

Technické parametry

Odolnost vůči plazivému proudu: CTI 250

Kategorie produktu: relé do DPS

Typ: RT424F24

Jmenovité napětí cívky: 24 V/DC

Řídicí napětí (min.): 16.8 V/DC

Mód řízení: bistabilní, 2 cívky

Odpor cívky: 886 Ω

Typ kontaktu: 2 přepínací kontakty

Materiál kontaktu: AgNi 90/10

Spínací napětí (max.): 400 V/AC

Spínací proud (max.): 8 A

Max. spínací výkon: 2000 VA

Vzdálenost vzduch/povrch (cívka/kontakt): 10 mm

Připojení: pájecí piny

Min. teplota: -40 °C

Max. teplota: +85 °C

Délka: 29 mm

Šířka: 12.7 mm

V: 15.7 mm

Rozm.: (d x š x v) 29 x 12.7 x 15.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

Jmenovité napětí: 24 V/DC

Jmenovitý proud: 8 A

Spínací hodnoty: 2000 VA

Typ: RT424F24

Ke stažení

List technických údajů

List technických údajů 504073 TE Connectivity RT424F24 relé do DPS 24 V/DC 8 A 2 přepínací kontakty 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 504073 TE Connectivity RT424F24 relé do DPS 24 V/DC 8 A 2 přepínací kontakty 1 ks

Popis

Aplikace: Přístroje s pohonem na baterie nebo aplikace "s paměťovou funkcí" (např. při výpadku elektrického napětí). Regulace cívky: 2 vinutí reakce +A3/-A2, zpětné nastavení +A3/-A1.

Doplňující informace

Schválení: VDE, UL, CSA.

Popis

Aplikace: Přístroje s pohonem na baterie nebo aplikace "s paměťovou funkcí" (např. při výpadku elektrického napětí). Regulace cívky: 2 vinutí reakce +A3/-A2, zpětné nastavení +A3/-A1.
