TDK SPM6530T-2R2M SMD / SMT-Induktivitäten cívka stíněné SMD 2.2 µH 17.3 mΩ 8.2 A 1 ks Tape on Full reel | Conrad Electronic | Conrad Electronic » All parts of success

Vše ze světa techniky
Rychlé doručení
Garantované vrácení zboží
Odborný prodejce již od roku 1923

Vše ze světa techniky
Rychlé doručení
Garantované vrácení zboží
Odborný prodejce již od roku 1923

Nakupovat jako

Firemní zákazník

Více než 1,5 mil. produktů
ceny bez DPH

Koncový zákazník

Více než 1 mil. produktů
ceny s DPH

Nápověda & podpora

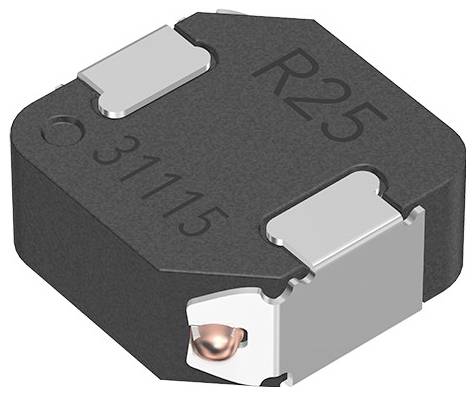

Elektronická součástka označená "R25"; čtvercový, černý čip s kovovými konektory na dvou stranách, s malou měděnou sekcí.

Elektronická součástka označená "R25"; čtvercový, černý čip s kovovými konektory na dvou stranách, s malou měděnou sekcí.

Druh obalu

Tape on Full reel

Kategorie produktu

cívka

Design

SMD

L<sub>N</sub>

2.2 µH

Odpor

17.3 mΩ

Datasheety: (PDF)

TDK

Okamžité doručení: Čt 22. 10.

86 Ks (Poslední kusy skladem)

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Tape on Full reel
Ks (Obsah: )

Celková cena (14,87 Kč / kus)

14,87 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

TDK induktor pro výkonové spínače SPM6530T-2R2M

Magneticky stíněná cívka pro výkonové obvody s kovovým magnetickým materiálem.
V porovnání s feritovými jádry umožňuje vysoké proudy, nízké stejnosměrné odpory a kompaktní konstrukci.
Nízká odchylka indukčnosti při vysokých teplotách a dobrá schopnost překrytí stejnosměrným proudem.
Kovový magnetický materiál a integrovaná, zalitá cívka zajišťují nižší zvlnění než při lepených cívkách.
Rozsah provozních teplot: –40 až +125 °C (včetně vlastního ohřevu)
Kovové vinutí
Série SPM
Tento text byl přeložen strojově.

Dodatečné informace:

Technické parametry

Druh obalu: Tape on Full reel

Kategorie produktu: cívka

Vlastnosti: stíněné

Design: SMD

LN: 2.2 µH

Testovací frekvence: 100 kHz

Měřicí frekvence: 100 kHz

Tolerance ±: 20 %

Odpor: 17.3 mΩ

Jmenovitý proud: 8.2 A

Materiál: kov

Délka: 7.1 mm

Šířka: 6.5 mm

V: 3 mm

Min. teplota: -40 °C

Max. teplota: 125 °C

Hmotnost: 0.66 g

Průmyslové balení: Ano

Obsah: 1 ks

Rozm.: (d x š x v) 7.1 x 6.5 x 3 mm

Splňuje RoHS: ano

Typ: SMD / SMT-Induktivitäten

Ke stažení

List technických údajů

List technických údajů 3555319 TDK SPM6530T-2R2M SMD / SMT-Induktivitäten cívka stíněné SMD 2.2 µH 17.3 mΩ 8.2 A 1 ks Tape on Full reel

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3555319 TDK SPM6530T-2R2M SMD / SMT-Induktivitäten cívka stíněné SMD 2.2 µH 17.3 mΩ 8.2 A 1 ks Tape on Full reel

Provedení

Vinutí drátu
Magnetické odstínění
Kovové jádro

Popis

Provedení

Vinutí drátu
Magnetické odstínění
Kovové jádro
