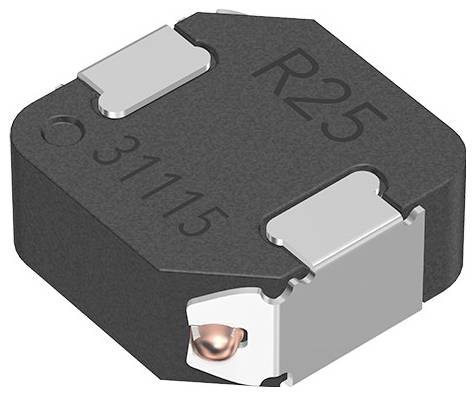

Elektronická součástka obdélníkového tvaru s kovovými kontakty, označená 'R25' a '31115'.

Elektronická součástka obdélníkového tvaru s kovovými kontakty, označená 'R25' a '31115'.

Druh obalu

Tape on Full reel

Kategorie produktu

cívka

Design

SMD

L<sub>N</sub>

1 mH

Odpor

7.81 mΩ

Datasheety: (PDF)

TDK

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Celková cena (32,22 Kč / kus)

32,22 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

TDK induktor pro výkonové propojení SPM6530T-1R0M120

Magneticky stíněná cívka pro výkonové obvody s kovovým magnetickým materiálem.
V porovnání s feritovými jádry umožňuje vysoké proudy, nízké stejnosměrné odpory a kompaktní konstrukci.
Nízká odchylka indukčnosti při vysokých teplotách a dobrá schopnost překrytí stejnosměrným proudem.
Kovový magnetický materiál a integrovaná, zalitá cívka zajišťují nižší zvlnění než při lepených cívkách.
Rozsah provozních teplot: –40 až +125 °C (včetně vlastního ohřevu)
Kovové vinutí
Série SPM
Tento text byl přeložen strojově.

Dodatečné informace:

Technické parametry

Druh obalu: Tape on Full reel

Kategorie produktu: cívka

Vlastnosti: stíněné

Design: SMD

LN: 1 mH

Frekvence: 100 kHz

Testovací frekvence: 100 kHz

Měřicí frekvence: 100 kHz

Tolerance ±: 20 %

Odpor: 7.81 mΩ

Jmenovitý proud: 13 A

Materiál: kov

Délka: 7.1 mm

Šířka: 6.5 mm

V: 3 mm

Min. teplota: -40 °C

Max. teplota: 125 °C

Hmotnost: 0.656 g

Průmyslové balení: Ano

Obsah: 1 ks

Rozm.: (d x š x v) 7.1 x 6.5 x 3 mm

Splňuje RoHS: ano

Typ: SMD / SMT-Induktivitäten

Ke stažení

List technických údajů

List technických údajů 3555318 TDK SPM6530T-1R0M120 SMD / SMT-Induktivitäten cívka stíněné SMD 1 mH 7.81 mΩ 13 A 1 ks Tape on Full reel

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3555318 TDK SPM6530T-1R0M120 SMD / SMT-Induktivitäten cívka stíněné SMD 1 mH 7.81 mΩ 13 A 1 ks Tape on Full reel

Provedení

Vinutí drátu
Magnetické odstínění
Kovové jádro

Popis

Provedení

Vinutí drátu
Magnetické odstínění
Kovové jádro
