Name: TDK ACM4520-901-2P-T000 Gleichtaktdrosseln/Filter für Stromleitungen tlumivka SMD 1808 1.6 µH 60 mΩ 900 Ω 2 A 1 ks
Brand: TDK
SKU: 3555222
Availability: SoldOut

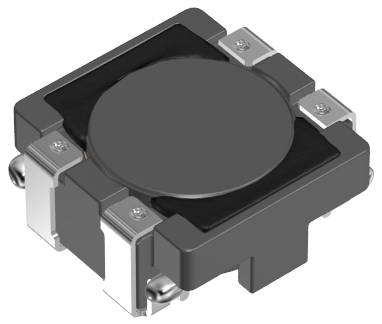

Černá a stříbrná elektronická komponenta s kruhovým středem, která má po obvodu několik konektorů, pravděpodobně povrchově montovaná cívka.

Kategorie produktu

tlumivka

Design

SMD

L<sub>N</sub>

1.6 µH

Odpor

60 mΩ

Max. teplota

85 °C

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (14,87 Kč / kus)

14,87 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

TDK synchronní 901

Chip-DC filtr pro použití s vysokými proudy.
Každá série nabízí vynikající stejnosměrné impedance a potlačení šumu v kompaktním krytu.
Díky plochému profilu a malým rozměrům je ideální k povrchové montáži.
Rozsah provozních teplot: -40 až +85 °C.

Dodatečné informace:

Technické parametry

2 kabely

Kategorie produktu: tlumivka

Design: SMD

Design: 1808

LN: 1.6 µH

Impedance při 25 MHz: 420 Ω

Impedance při 100 MHz: 900 Ω

Frekvence: 100 kHz

Testovací frekvence: 100 MHz

Měřicí frekvence: 100 MHz

Odpor: 60 mΩ

Jmenovité napětí: 50 V/DC

Jmenovitý proud: 2 A

Materiál: ferit

Délka: 4.7 mm

Šířka: 4.5 mm

V: 2 mm

Min. teplota: -40 °C

Max. teplota: 85 °C

Hmotnost: 0.14 g

Průmyslové balení: Ano

Obsah: 1 ks

Rozm.: (d x š x v) 4.7 x 4.5 x 2 mm

Splňuje RoHS: ano

Typ: Gleichtaktdrosseln/Filter für Stromleitungen

Varianty(Všechny ceny jsou bez DPH.)

Impedance při 100 MHz

Design

L<sub>N</sub>

Odpor

Max. teplota

TDK ACM4520-901-2P-T000 Gleichtaktdrosseln/Filter für Stromleitungen tlumivka SMD 1808 1.6 µH 60 mΩ 900 Ω 2 A 1 ks

Objednací číslo:3555222

Není k dispozici

Conrad Electronic

Tento produkt

900 Ω

SMD

1.6 µH

60 mΩ

85 °C

Min.: 1

Násobky: 1

14,87 Kč^*

TDK ACM1211-701-2PL-TL01 Gleichtaktdrosseln/Filter für Stromleitungen tlumivka Common mode SMD 1.33 µH 6 mΩ 700 Ω 8 A 1 ks Single

Objednací číslo:3555213

Okamžité doručení: St 21. 10.

92 KsConrad Electronic

700 Ω

SMD

1.33 µH

6 mΩ

85 °C

Min.: 1

Násobky: 1

42,97 Kč^*

TDK ACM12V-701-2PL-TL00 Gleichtaktdrosseln/Filter für Stromleitungen tlumivka Common mode SMD 7.6 µH 6 mΩ 700 8 A 1 ks Piece

Objednací číslo:3555214

Okamžité doručení: St 21. 10.

95 KsConrad Electronic

700

SMD

7.6 µH

6 mΩ

125 °C

Min.: 1

Násobky: 1

42,97 Kč^*

TDK ACM1513-551-2PL-TLHF Gleichtaktdrosseln/Filter für Stromleitungen tlumivka Common mode SMD 1.1 µH 4 mΩ 550 Ω 10 A 1 ks Piece

Objednací číslo:3555215

Okamžité doručení: St 21. 10.

96 KsConrad Electronic

550 Ω

SMD

1.1 µH

4 mΩ

85 °C

Min.: 1

Násobky: 1

42,97 Kč^*

TDK ACM2012-900-2P-T001 Gleichtaktdrosseln/Filter für Stromleitungen tlumivka Common mode SMT 0805 220 nH 90 Ω 400 mA 1 ks Single

Objednací číslo:3555216

Okamžité doručení: St 21. 10.

90 KsConrad Electronic

90 Ω

SMT

220 nH

105 °C

Min.: 1

Násobky: 1

14,87 Kč^*

TDK ACM7060-701-2PL-TL01 Gleichtaktdrosseln/Filter für Stromleitungen tlumivka SMD 2824 1.5 µH 15 mΩ 700 Ω 4 A 1 ks

Objednací číslo:3555224

Okamžité doručení: St 21. 10.

95 KsConrad Electronic

700 Ω

SMD

1.5 µH

15 mΩ

85 °C

Min.: 1

Násobky: 1

25,61 Kč^*

TDK ACM70V-701-2PL-TL00 Gleichtaktdrosseln/Filter für Stromleitungen tlumivka SMD 2824 7.5 µH 15 mΩ 700 Ω 4 A 1 ks

Objednací číslo:3555225

Okamžité doručení: St 21. 10.

74 KsConrad Electronic

700 Ω

SMD

7.5 µH

15 mΩ

125 °C

Min.: 1

Násobky: 1

42,97 Kč^*

TDK ACM90V-701-2PL-TL00 Gleichtaktdrosseln/Filter für Stromleitungen tlumivka SMD 6.9 mH 700 Ω 5 A 1 ks Tape on Mini reel

Objednací číslo:3555227

Okamžité doručení: St 21. 10.

90 KsConrad Electronic

700 Ω

SMD

6.9 mH

125 °C

Min.: 1

Násobky: 1

32,22 Kč^*

TDK ACM1211-102-2PL-TL01 Gleichtaktdrosseln/Filter für Stromleitungen tlumivka vysokoproudý 33.7 µH 14 mΩ 6 A 1 ks Piece

Objednací číslo:3555212

Není k dispozici

Conrad Electronic

33.7 µH

14 mΩ

85 °C

Min.: 1

Násobky: 1

59,50 Kč^*

TDK ACM2520-102-2P-T002 Gleichtaktdrosseln/Filter für Stromleitungen tlumivka SMT 2.16 µH 900 mΩ 1000 Ω 200 mA 1 ks

Objednací číslo:3555217

Není k dispozici

Conrad Electronic

1000 Ω

SMT

2.16 µH

900 mΩ

85 °C

Min.: 1

Násobky: 1

21,48 Kč^*

Ke stažení

List technických údajů

List technických údajů 3555222 TDK ACM4520-901-2P-T000 Gleichtaktdrosseln/Filter für Stromleitungen tlumivka SMD 1808 1.6 µH 60 mΩ 900 Ω 2 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3555222 TDK ACM4520-901-2P-T000 Gleichtaktdrosseln/Filter für Stromleitungen tlumivka SMD 1808 1.6 µH 60 mΩ 900 Ω 2 A 1 ks

Popis

ACM4520-901-2P-T000 je SMD TDK-LAMBDA filtr (Common Mode Choke), který slouží především k potlačení šumu v napájecích vedeních (Power Line Noise Coinmeasure).
