EAN:
Označení výrobce:
Objednací číslo:
Technické parametry
- Série výrobců: Ohřívače vody/průtokové ohřívače vody
- Skupina výrobků: Teplou vodu
- Skupina produktů výrobce: Průtokový ohřívač
- Číslo výrobku výrobce: 204202
- Způsob montáže: Stůl / podložka
- Celková délka: 225 mm
- Montážní výška 466
- Hloubka konstrukce: 116
- Hmotnost: 2,9
- Jmenovitý výkon: 24
- S armaturou: ne
- S displejem: ne
- Topný systém: Necínovaný drát
- Druh regulace: Elektronicky
- Bezpečnostní vypnutí: Elektronicky
- Regulace výkonu: Elektronická
- Zobrazení teploty: analogové
- Vhodné pro KNX: ne
- Jmenovitý objem 0,4
- Obsluha: Ručně
- Materiál tlakové nádoby: Plast
- Vhodné pro předehřívanou vodu: Ano
- Připojovací výkon 18
- Ochrana (IP) = IP25
- Jmenovité napětí 1:380
- Jmenovité napětí 2: 400
- Jmenovitý průměr přípojka pro teplou vodu: 1/2" (15)
- Energetická třída (812/2013/EU): A
- Jmenovitý průměr přípojky pro studenou vodu 1/2" (15)
- Vhodné pro plastové trubky: Ano
- Max. Pracovní tlak: 10
- Vnější průměr trubky studená pitná voda: 21,5
- Vnější průměr trubky teplá pitná voda: 21,5
- Připojení pitné vody za studena: Vnější závit
- Přípojka pro ohřev vody: Vnější závit
- Kategorie produktu
průtokový ohřívač
- Provozní napětí
400 V
- Hmotnost
0
A (A+ - F)
- UKCA
Ano
Ke stažení
Návod k obsluze a bezpečnostní pokyny

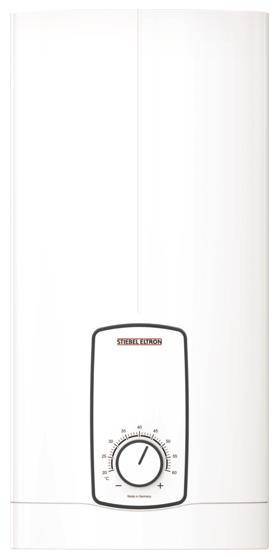

Návod k obsluze a bezpečnostní pokyny 3739814 Stiebel Eltron 204202 DHB 18/21/24 ST Trend průtokový ohřívač A (A+ - F)
Popis
Komfortní průtokové ohřívače zásobují více odběrných míst současně s teplou vodou. Uzavřené zařízení odolné proti tlaku lze použít se všemi běžnými tlakovými armaturami.<>komfortní funkcepožadovaná teplota je až do maximálního výkonu dosažena s pomocí technologie 3i ve vysoké přesnosti. Plynulá regulace teploty. Při montáži pod stůl lze monitor a ovládací jednotku otočit.<>účinnostšetří až 30 % energie a vody díky elektronické regulaci výkonu. Vhodné pro předehřívanou vodu.<><>Instalacerychlá montáž díky Rapid instal Běžné průtokový ohřívač lze snadno vyměnit. Nerovnosti mezi zdí a rozdíly ve vrtaných dílech vyrovnává univerzálně použitelné montážní lišty, které zohledňují běžná upevňovací místa. Rychlá a univerzální přípojka vody díky zvětšenému přípojnému prostoru s otočným vodním přívodem studené vody. Bezproblémová výměna zajišťuje šroubové připojení a dvojité vsuvkové připojení. Přístroj lze nainstalovat na nebo pod omítku a je vhodný i pro potrubní systémy z plastu (pokyny výrobce). Jednoduché připojení shora nebo zespodu, k dispozici je pomůcka pro zavedení elektrického kabelu. Analýza chyb pomocí diagnostického semaforu LED. Vnitřní skupinu lze vyjmout z jednoho rukojeti.<><>Rychlé plankální topné systémy pro studenou i studenou vodu. Elektronická bezpečnostní koncepce s identifikátorem vzduchu a bezpečnostním omezovačem teploty. Odborný pracovník může aktivovat ochranu před baby.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
Upozornění:
K provozu tohoto přístroje je zapotřebí 3-fázový střídavý konektor (silnoproudé připojení). U zařízení s jmenovitým výkonem vyšším než 12 kW musí být souhlas provozovatele soustavy nebo musí být získán před první instalací.
Spotřebiče smí být instalovány pouze po schválení provozovatelem soustavy samotným provozovatelem soustavy nebo provozovatelem zařízení, který je zapsán v registru instalatérů provozovatele soustavy.
- Pozor!
Potřeba silnoproudá přípojka:
Provoz tohoto zařízení vyžaduje silnoproudou přípojku (přípojku k třífázovému střídavému proudu).
Připojení a instalace zařízení napájeného silnoproudem, vyžaduje souhlas provozovatele sítě, a instalaci smí provádět jen firma autorizovaná provozovatelem sítě.
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
