Name: StandexMeder Electronics MK11-1A66C-500W MK11-1A66C-500W, jazýčkový kontakt, 1 spínací kontakt, 200 V DC/AC, 0.5 A, 10 W
Brand: StandexMeder Electronics
SKU: 3846202
Availability: BackOrder

Dva závitové kovové válcové senzory nebo konektory se zajišťovacími maticemi, jeden zobrazený s připojeným bílým kabelem na prostém bílém pozadí.

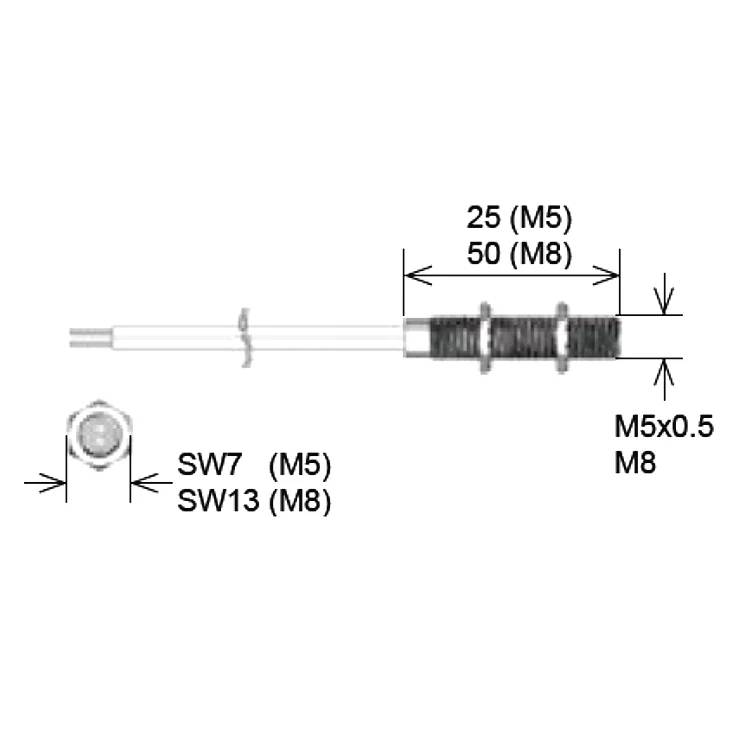

Technický výkres závitového senzoru/kabelového spojení s rozměry: 25 mm (M5), 50 mm (M8), závit M5x0,5/M8 a velikosti klíčů SW7 (M5) a SW13 (M8).

1/2

Kategorie produktu

jazýčkový kontakt

Typ kontaktu

1 spínací kontakt

Spínací napětí (max.)

200 V DC/AC

Spínací proud (max.)

0.5 A

Připojení

kabel bez konektorů

Datasheety: (PDF)

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

370 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Min.: 10

Násobky: 10

Celková cena (244,99 Kč / kus)

244,99 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Senzor Reed Standex Electronics MK11 SPST-NO 0,5 a, 200 v, 10W, AT10... 15 s kabelem

Senzory řady MK_ jsou magneticky ovládanými jazýčkovými spínače. Ovládací magnet jako díl je nejlépe upevněn v pohyblivým lanu přístroje.
Jazýčkový spínač a permanentní magnet musí být v určité vzdálenosti od sebe. Přichycení, resp. odstranění magnetu slouží k uzavření nebo otevření kontaktu.
Magnetická citlivost kontaktů v oblasti odezvy/poklesu je rozdělena do různých tříd AW.
Kontakt se skládá z feromagnetických kontaktů, které se v rámci skleněné trubice těsně roztavily.
Konce jsou navzájem překrývky paralelně a tvoří vzduchovou mezičku.
Pod vlivem magnetického pole přijímají kontaktní padla opačnou polaritu a při dostatečné síle ji zavírají.
S kabelem LIYZ 2x0,04qmm bílý, 5mm (±1 mm) odizolovaný a pocínovaný
Tento text byl přeložen strojově.

Dodatečné informace:

Technické parametry

Kontakt: SPST-NO
Čas rozpadu: 0.05 ms
Izolační odpor: 10 Ω, k měření napětí
Statický kontaktní odpor, max.: 150 mOhm
Patogenní [AT]: 10...15
Spínací čas včetně odskoku: 0.7 ms

Kategorie produktu: jazýčkový kontakt

Typ: MK11-1A66C-500W

Typ kontaktu: 1 spínací kontakt

Spínací napětí (max.): 200 V DC/AC

Spínací proud (max.): 0.5 A

Max. spínací výkon: 10 W

Připojení: kabel bez konektorů

: IP67

Splňuje RoHS: ano

Provozní teplota: -30 až +70 °C

Hmotnost: 5.7 g
