StandexMeder Electronics DIP05-1A72-13D relé s jazýčkovým kontaktem 5 V/DC 0.5 A 10 W DIP-14

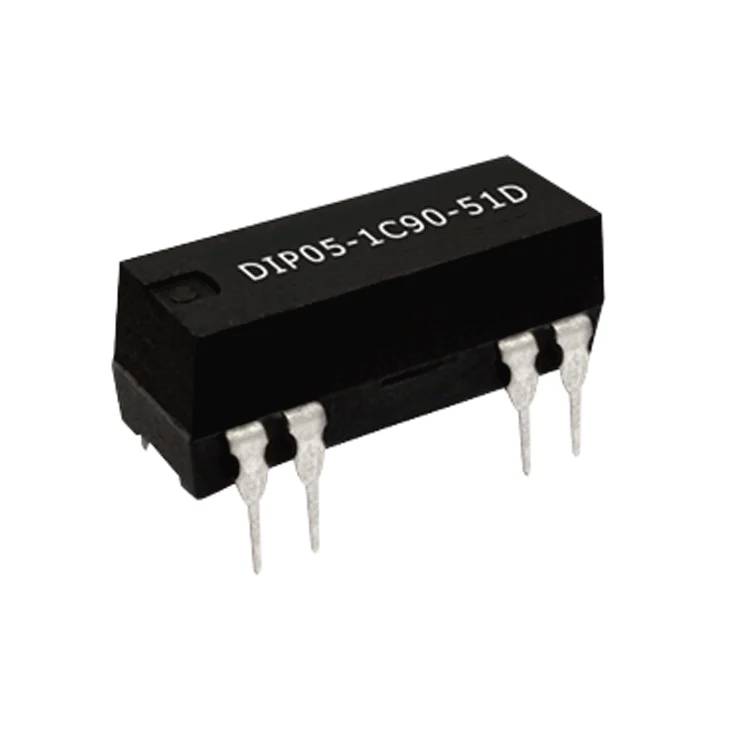

Černá elektronická součástka DIP se čtyřmi kovovými piny, označená 'DIP05-1C90-51D', zobrazená na bílém pozadí.
Technický výkres čtyřvodičové elektronické součástky s rozměry uvedenými v milimetrech, včetně délky 19,3 mm, šířky 6,5 mm, výšky 5,1 mm a úhlu vývodu 15°.
1/2
Kategorie produktu
relé s jazýčkovým kontaktem
Typ pouzdra
DIP-14
Připojení
THT
Jmenovité napětí
5 V/DC
Spínací napětí (max.)
200 V/DC
Datasheety: (PDF)
Označení výrobce:
Objednací číslo:
Doručení: Út 10. 11.
90 Ks
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Min.: 5
Násobky: 5
Celková cena (129,99 Kč / kus)
129,99 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 120,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Hlavní benefity

Zadní relé DIP DIL série DIP SPST-NO DIP/DIL14 5 v/DC, 0,5 a, 500Ω, pájecí připojení

  • Duální relé kompatibilní s inline IC
  • kompresor
  • Provedení s hustotou zalidnění
  • Pro zapojení do 14-pólové DIP/DIL IC patice
  • Možnost TTL ovládání
  • High-Profile, s integrovanou diodou paralelně k cívce
  • Tento text byl přeložen strojově.

Dodatečné informace:

Technické parametry

  • Kontakt: SPST-NO
  • Transportní proud (kontakt): 1 A.
  • Odpor kontaktu: 100 mOhm
  • Odpor cívky: 500 Ω
  • Výkon cívky: 50 mW
  • Reakční napětí cívky: 3.5 v
  • Napětí cívky: 0.75 v
  • Doba odezvy: 0.5 ms
  • Čas rozpadu: 0.1 ms
  • Izolační odpor: 10 GΩ
  • Odolnost proti otřesům: 20 g
  • Teplota pájení, max. 260 °C / 5 s.
  • Provedení cívky: Polarizované |monostabilní
Kategorie produktu

relé s jazýčkovým kontaktem

Typ

DIP05-1A72-13D

Typ pouzdra

DIP-14

Připojení

THT

Jmenovité napětí

5 V/DC

Spínací napětí (max.)

200 V/DC

Spínací proud (max.)

0.5 A

Max. spínací výkon

10 W

Délka

19.3 mm

Šířka

7 mm

V

7.5 mm

Rozm.

(d x š x v) 19.3 x 7 x 7.5 mm

Splňuje RoHS

ano

Provozní teplota

-20 až +70 °C

Hmotnost

3 g

Ke stažení

List technických údajů

List technických údajů 3846327 StandexMeder Electronics DIP05-1A72-13D relé s jazýčkovým kontaktem 5 V/DC 0.5 A 10 W DIP-14

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3846327 StandexMeder Electronics DIP05-1A72-13D relé s jazýčkovým kontaktem 5 V/DC 0.5 A 10 W DIP-14
