Name: Siemens polovodičový stykač 3RF23301DA06 30 A Spínací napětí (max.): 600 V/AC 1 ks
Brand: Siemens
SKU: 2863500
Availability: BackOrder

Elektronické výkonové relé s chladičem, bílé a černé barvy, označené nápisem 'SIRIUS'. Používá se k řízení elektrických zátěží.

Otevřená rozvodná skříň s různými elektrickými komponenty a vodiči, které jsou pečlivě uspořádané a zapojené.

Schéma zapojení usměrňovače se dvěma diodami, zakreslené mezi svorkami 1L a 2T. Označení svorek: A1, A2, PE.

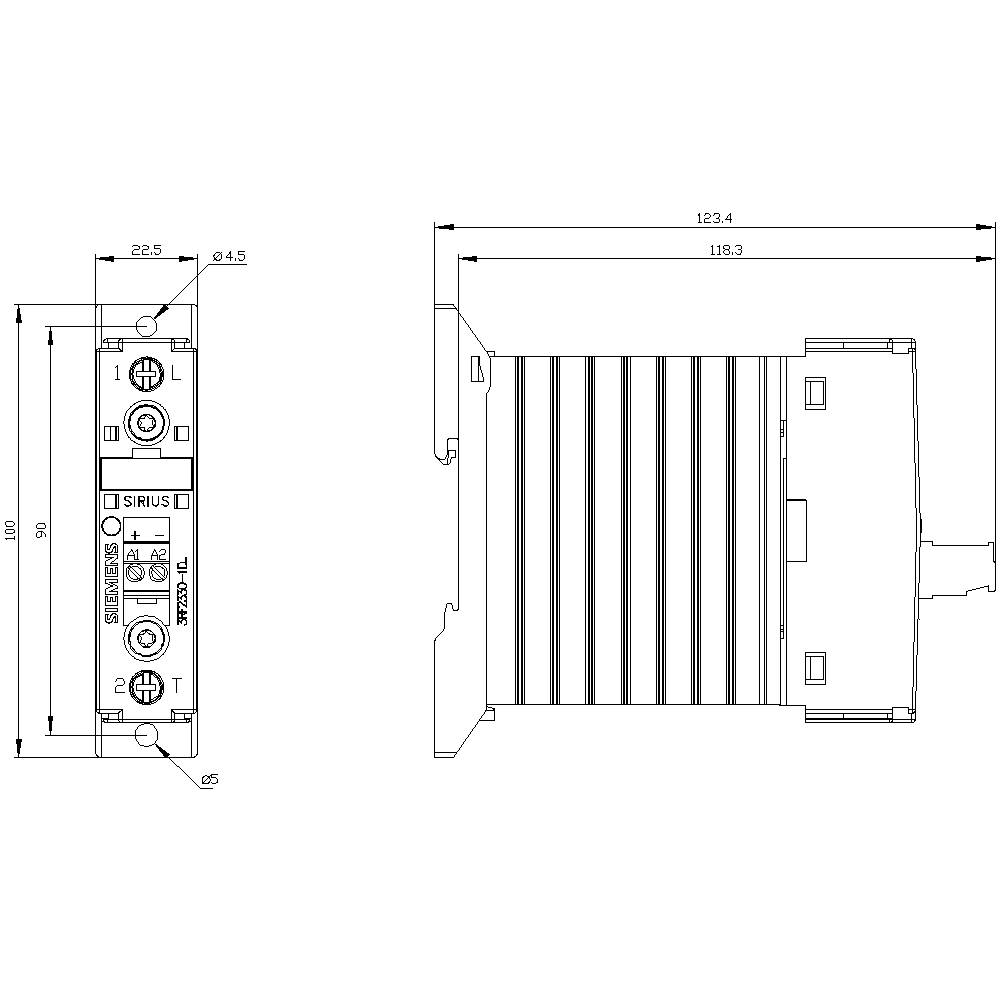

Elektrický schématický diagram pro zařízení s rozměry, boční pohled ukazuje výšku 100 mm, šířku 22,5 mm, hloubku 123,4 mm.

1/4

Ilustrační obrázek

Druh obalu

Single

Kategorie produktu

polovodičový stykač

Řídicí napětí (min.)

15 V/DC

Řídicí napětí (max.)

24 V/DC

Spínací napětí (max.)

600 V/AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 27. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 355,00 Kč / kus)

3 609,00 Kč

-7 %

3 355,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Způsob upevnění: Šroubové a zaklapávací uchycení na montážní lištu 35 mm
Provozní frekvence: 50/60 Hz
Izolační napětí: 600 V
Provedení výrobku: 1fázové
Počet pólů: 1

Druh obalu: Single

Kategorie produktu: polovodičový stykač

Typ: 3RF2330-1DA06

Připojení: šroubovací

Řídicí napětí (min.): 15 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 15 - 24 V/DC

Řídicí proud (max.): 15 mA

Rázový proud (max.): 1150 A

Spínací napětí (min.): 48 V/AC

Spínací napětí (max.): 600 V/AC

Zatěžovací proud: 30 A

Výstupní napětí (min.): 48 V

Výstupní napětí (max.): 600 V/AC

Výstupní proud (max.): 30 A

Typ kontaktu: 1 spínací kontakt

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šířka: 22.5 mm

V: 100 mm

Hloubka: 123.5 mm

Splňuje RoHS: ano

Konstantní proud (max.): 30 A

Obsah: 1 ks

Jmenovité řídicí napětí: 24 V/DC

UKCA: bezvýznamný

Varianty(Veškeré ceny jsou vč. DPH)

Řídicí napětí (max.)

Řídicí napětí (min.)

Spínací napětí (max.)

Typ kontaktu

Výstupní napětí (max.)

Zatěžovací proud

Siemens polovodičový stykač 3RF23301DA06 30 A Spínací napětí (max.): 600 V/AC 1 ks

Objednací číslo:2863500

Doručení: Pá 27. 11.

Conrad Electronic

Tento produkt

24 V/DC

15 V/DC

600 V/AC

1 spínací kontakt

600 V/AC

30 A

Min.: 1

Násobky: 1

3 355,00 Kč^*

Siemens polovodičový stykač 3RF23101AA22 10.5 A Spínací napětí (max.): 230 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:2865223

Doručení: Pá 27. 11.

Conrad Electronic

230 V/AC

110 V/AC

230 V/AC

1 spínací kontakt

230 V/AC

10.5 A

Min.: 1

Násobky: 1

3 009,00 Kč^*

Siemens polovodičový stykač 3RF23201AA26 20 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:2863499

Doručení: Pá 27. 11.

Conrad Electronic

230 V/AC

110 V/AC

600 V/AC

1 spínací kontakt

600 V/AC

20 A

Min.: 1

Násobky: 1

2 369,00 Kč^*

Siemens polovodičový stykač 3RF23301AA04 30 A Spínací napětí (max.): 460 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:2865224

Okamžité doručení: Út 3. 11.

3 Set(y)Conrad Electronic

24 V/DC

15 V/DC

460 V/AC

1 spínací kontakt

460 V/AC

30 A

Min.: 1

Násobky: 1

1 915,00 Kč^*

Siemens polovodičový stykač 3RF23401BA02 40 A Spínací napětí (max.): 230 V/AC okamžité spínání 1 ks

Objednací číslo:2863501

Doručení: Pá 27. 11.

Conrad Electronic

24 V/DC

15 V/DC

230 V/AC

1 spínací kontakt

230 V/AC

40 A

Min.: 1

Násobky: 1

3 559,00 Kč^*

Siemens polovodičový stykač 3RF24401AC45 40 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:2863502

Doručení: Pá 27. 11.

Conrad Electronic

30 V/DC

4 V/DC

600 V/AC

3 spínací kontakty

600 V/AC

40 A

Min.: 1

Násobky: 1

6 245,00 Kč^*

Siemens polovodičový stykač 20 A Spínací napětí (max.): 460 V/AC okamžité spínání 1 ks

Objednací číslo:2261688

Není k dispozici

Conrad Electronic

24 V/DC

15 V/DC

460 V/AC

1 spínací kontakt

460 V/AC

20 A

Min.: 1

Násobky: 1

2 015,00 Kč^*

Siemens polovodičový stykač 20 A Spínací napětí (max.): 460 V/AC okamžité spínání 1 ks

Objednací číslo:2261689

Není k dispozici

Conrad Electronic

230 V/AC

110 V/AC

460 V/AC

1 spínací kontakt

460 V/AC

20 A

Min.: 1

Násobky: 1

2 219,00 Kč^*

Siemens polovodičový stykač 30 A Spínací napětí (max.): 460 V/AC okamžité spínání 1 ks

Objednací číslo:2261692

Není k dispozici

Conrad Electronic

24 V/DC

15 V/DC

460 V/AC

1 spínací kontakt

460 V/AC

30 A

Min.: 1

Násobky: 1

2 165,00 Kč^*

Siemens polovodičový stykač 3RF23101AA22 10.5 A Spínací napětí (max.): 230 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:2261685

Není k dispozici

Conrad Electronic

230 V/AC

110 V/AC

230 V/AC

1 spínací kontakt

10.5 A

Min.: 1

Násobky: 1

1 989,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 2863500 Siemens polovodičový stykač 3RF23301DA06 30 A Spínací napětí (max.): 600 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2863500 Siemens polovodičový stykač 3RF23301DA06 30 A Spínací napětí (max.): 600 V/AC 1 ks

Popis

Polovodičový stykač 3fázový 3RF2 AC 51 / 30 a / 40 °C 48-600 v/DC 24 v odolný proti zkratu do 25 a s blokační napětím 1600 v polovodičový stykač SIRIUS 3RF23 pro spínání ohmických/indukčních zatížení, např. topných těles nebo ventilů v plnivním systému.
Přístroje spínání bez opotřebení a nehlučně a jsou proto ideální pro ideal oblasti citlivé na hluk (kanceláře, nemocnice). Jsou velmi spolehlivé i při vysokých frekvencích spínání. Protože chladič je již integrován, lze jej umístit přímo do rozvodné skříně. Kompaktní konstrukce šetří místo na montážní liště. Polovodičová ochranná stykače lze navíc díky standardizovaným funkčním modulům 3RF29 rozšířit pro mnohostranné použití, a to jednoduchým kliknutím. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Polovodičová stykače jsou k dispozici jako 1fázové nebo 3-fázové přístroje. Jsou k dispozici pro různé výkony a jmenovité provozní napětí. Určeno pro AC nebo DC ovládání je k dispozici s šroubovými, pružinovými nebo kabelovými spojkami.
Jako příslušenství jsou k dispozici vedle funkčních modulů 3RF29 i řídicí zástrčky a svorkovnice.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
