Siemens 5SV36126KK01 5SV3612-6KK01 proudový chránič A 25 A 0.3 A 230 V

Na obrázku je zobrazen proudový chránič Siemens s označením '5SU1', jmenovitým proudem 40A a reziduálním proudem 30mA.

Ilustrační obrázek

Schéma zapojení elektromechanického relé se symboly pro cívku, kontakty a připojovací svorky.

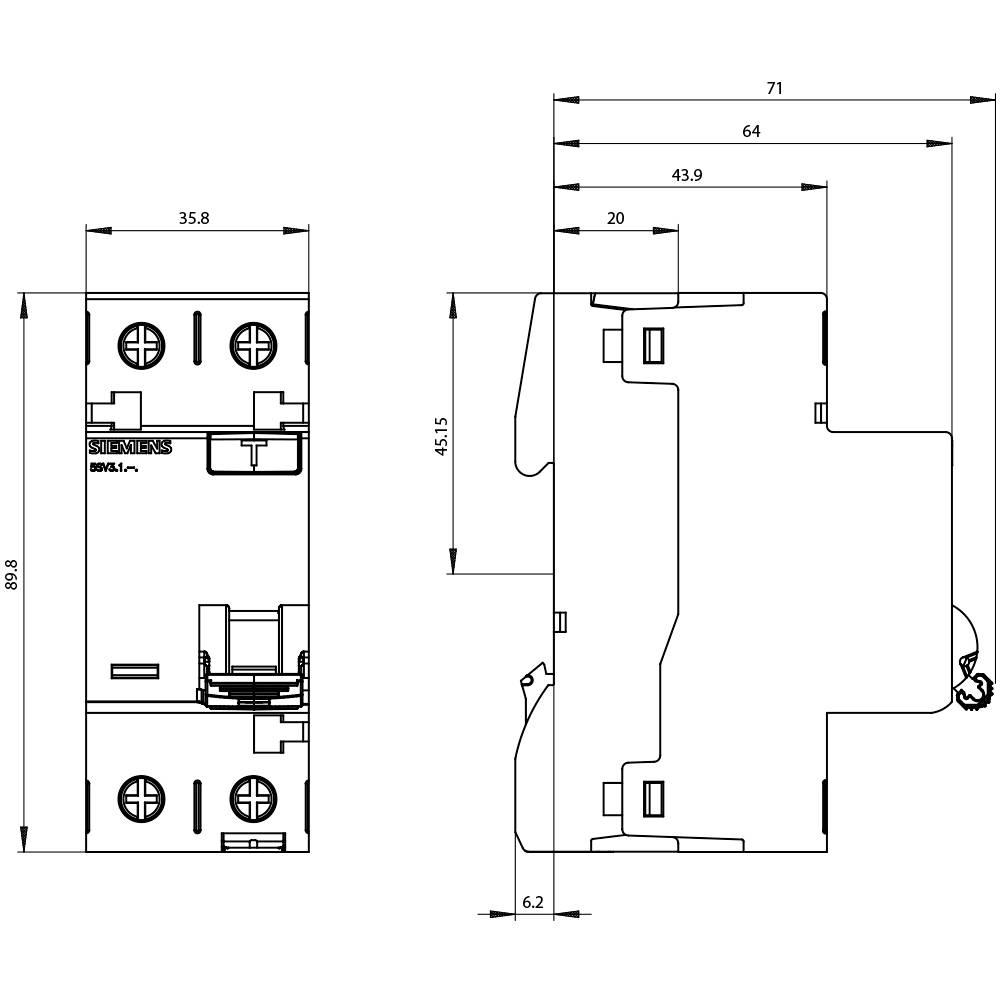

Elektrotechnický náčrt spínače, rozměry vyznačeny v milimetrech. Přední a boční pohled s detaily připojení.

1/3

Ilustrační obrázek

Kategorie produktu

proudový chránič

Pólů

Spouštěcí charakteristika

Jmenotivý zbytkový proud

0.3 A

Jmenovitý proud - filtr

25 A

Datasheety: (PDF)

Doručení: Čt 10. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 392,56 Kč / kus)

2 392,56 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Mechanická životnost (spínacích cyklů): 10000
IP20, při montáž do rozvaděče, s připojenými vodiči

Kategorie produktu: proudový chránič

Pólů: 2

Spouštěcí charakteristika: A

Jmenotivý zbytkový proud: 0.3 A

Jmenovitý proud: 25 A

Jmenovitý proud - filtr: 25 A

Rozm.: (š x v x h) 36 x 90 x 70 mm

Vypínání: 0.5 kA

Obsah: 1 ks

Jmenovité napětí: 230 V

Šířka: 36 mm

V: 90 mm

Hloubka: 70 mm

Splňuje RoHS: ano

: DIN rail

: AC

: 70 mm

: 25 A

: 230 V

: 2000 V

: 2

: 0.3 A

: A

: NE

: 10 kA

: 3 kA

: 2

: 2

: ANO

: 7035

: 0.5 W

: 50 Hz

: IP20

: ANO

: ANO

: 6

Ke stažení

List technických údajů

List technických údajů 1751488 Siemens 5SV36126KK01 5SV3612-6KK01 proudový chránič A 25 A 0.3 A 230 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1751488 Siemens 5SV36126KK01 5SV3612-6KK01 proudový chránič A 25 A 0.3 A 230 V

Popis

Proudový chránič, 2pól., typ a, s krátkou prodlevou, in: 25 a, 300 mA, un AC: 230 v proudový chránič Siemens je patent Vzniku požáru se může zabránit vzniku požáru. Ať už přímým dotykem částí pod napětím nebo nepřímým dotykem zařízení, ochrana je dosažena především rychlým odpojením. Proudový chránič Siemens 5SV se vyznačuje především: Komplexní ochrana osob a majetku před úrazem elektrickým proudem. 2. Zda jde o sinusové střídavé proudy nebo hladké stejnosměrné poruchové proudy - Siemens je vhodný pro všechny požadavky a speciální provedení. 3. spolehlivou bezpečností při instalaci díky standardně obsažené prostorové ochraně a ochraně proti dotyku. 4. rychlým uvolněním z nosné lišty, případně z přípojnice díky komfortnímu posuvnému ručnímu ovládacímu prvku. 5. Data matrix kód na zařízení nabízí rychle a jednoduše všechny informace kolem proudového chrániče. 6. Ochranní proudový chránič odpovídá normám DIN VDE. 7. Optimální technika pro vaši bezpečnost - pouze od Siemens.
