Siemens 5SV34146 5SV3414-6 proudový chránič A 2pólový 40 A 0.1 A 230 V

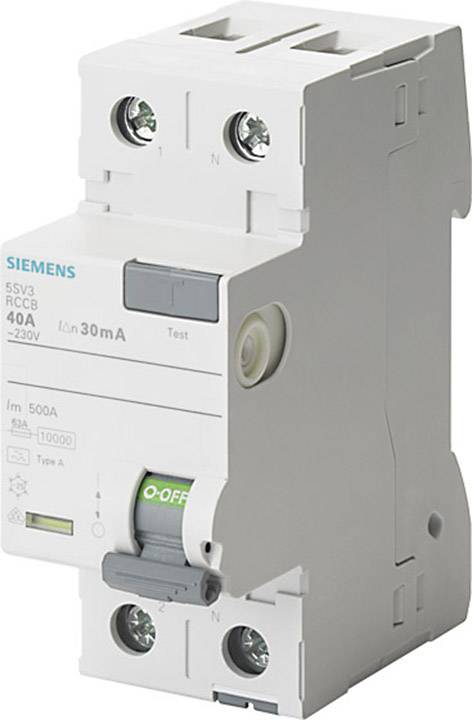

Jistič Siemens, model 5SV3, 40A, pro 230V se zeleným vypínačem 'ZAP/VYP', neutrálního barevného tónu, pohled zepředu.

Schéma zapojení výkonového relé se jmenovitými kontakty: dva vstupy (N), dva výstupy (1, 2) a cívka (T) pro řízení elektrického obvodu.

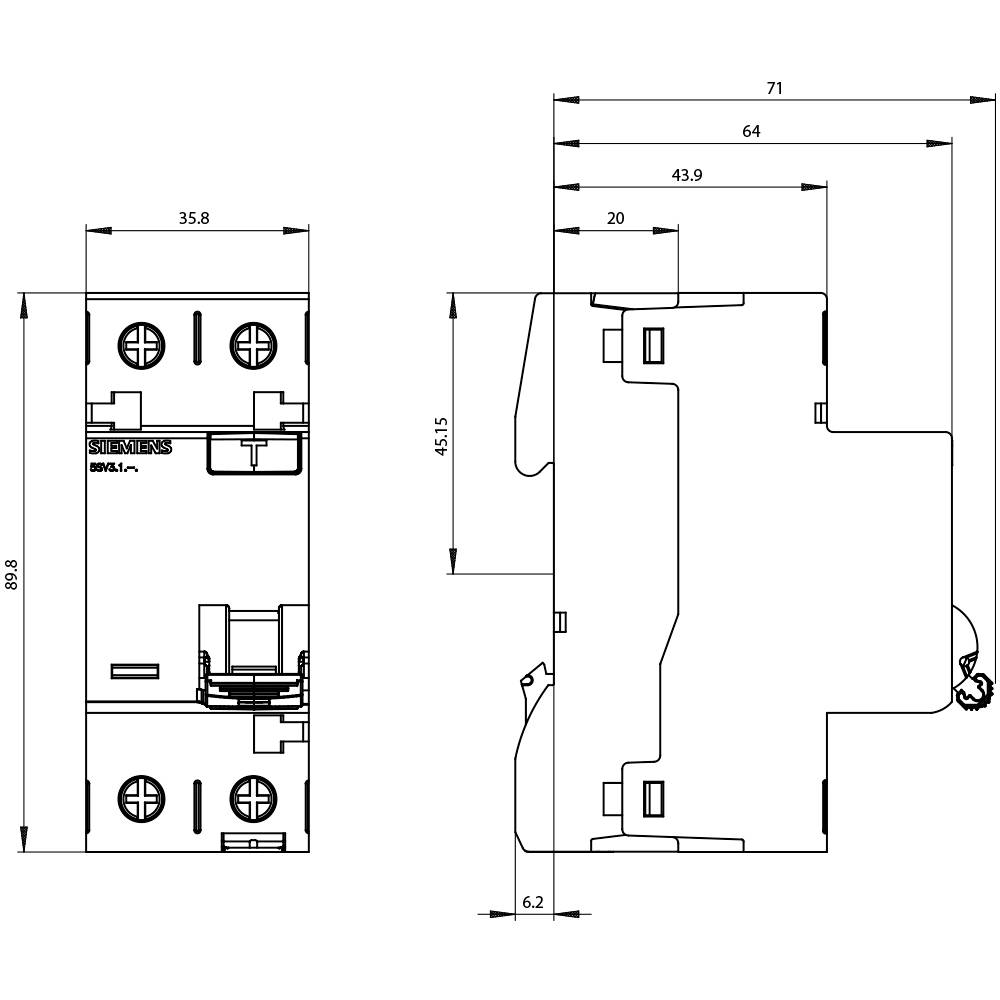

Technický výkres elektrické součástky s rozměry. Pohled zepředu ukazuje výšku a šířku, boční pohled ukazuje hloubku.

1/3

Kategorie produktu

proudový chránič

Pólů

Spouštěcí charakteristika

Jmenotivý zbytkový proud

0.1 A

Jmenovitý proud - filtr

40 A

Datasheety: (PDF)

Doručení: Čt 10. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 268,60 Kč / kus)

2 268,60 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Mechanická životnost (spínacích cyklů): 10000
IP20, při montáž do rozvaděče, s připojenými vodiči

Kategorie produktu: proudový chránič

Pólů: 2

Spouštěcí charakteristika: A

Jmenotivý zbytkový proud: 0.1 A

Jmenovitý proud: 40 A

Jmenovitý proud - filtr: 40 A

Rozm.: (š x v x h) 36 x 90 x 70 mm

Vypínání: 0.5 kA

Obsah: 1 ks

Jmenovité napětí: 230 V

Šířka: 36 mm

V: 90 mm

Hloubka: 70 mm

Splňuje RoHS: ano

: DIN rail

: AC

: 70 mm

: 40 A

: 230 V

: 2000 V

: 2

: 0.1 A

: A

: NE

: 10 kA

: 1 kA

: 2

: 2

: NE

: 7035

: NE

: 1.6 W

: 50 Hz

: IP20

: 0.75-35 mm²

: 0.75-35 mm²

: ANO

: -25-45 °C

: ANO

: 6

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1418940 Siemens 5SV34146 5SV3414-6 proudový chránič A 2pólový 40 A 0.1 A 230 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1418940 Siemens 5SV34146 5SV3414-6 proudový chránič A 2pólový 40 A 0.1 A 230 V

Popis

Proudový chránič, 2pólový, typ a, in: 40 a, 100 mA, Un AC: 230 v proudový chránič Siemens je patentovaná ochrana proti chybnému Vzniku požáru se může zabránit vzniku požáru. Ať už přímým dotykem částí pod napětím nebo nepřímým dotykem zařízení, ochrana je dosažena především rychlým odpojením. Proudový chránič Siemens 5SV se vyznačuje především: Komplexní ochrana osob a majetku před úrazem elektrickým proudem. 2. Zda jde o sinusové střídavé proudy nebo hladké stejnosměrné poruchové proudy - Siemens je vhodný pro všechny požadavky a speciální provedení. 3. spolehlivou bezpečností při instalaci díky standardně obsažené prostorové ochraně a ochraně proti dotyku. 4. rychlým uvolněním z nosné lišty, případně z přípojnice díky komfortnímu posuvnému ručnímu ovládacímu prvku. 5. Data matrix kód na zařízení nabízí rychle a jednoduše všechny informace kolem proudového chrániče. 6. Ochranní proudový chránič odpovídá normám DIN VDE. 7. Optimální technika pro vaši bezpečnost - pouze od Siemens.
