Siemens 5SL60256 5SL6025-6 elektrický jistič 25 A

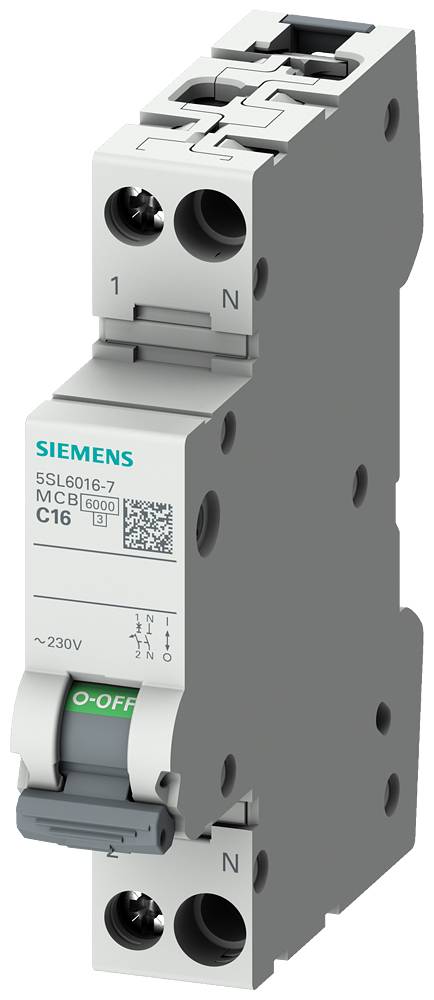

Šedý jistič Siemens s zelenou indikací 'O- OFF', typ C16, vhodný pro napětí až 230V.

Ilustrační obrázek

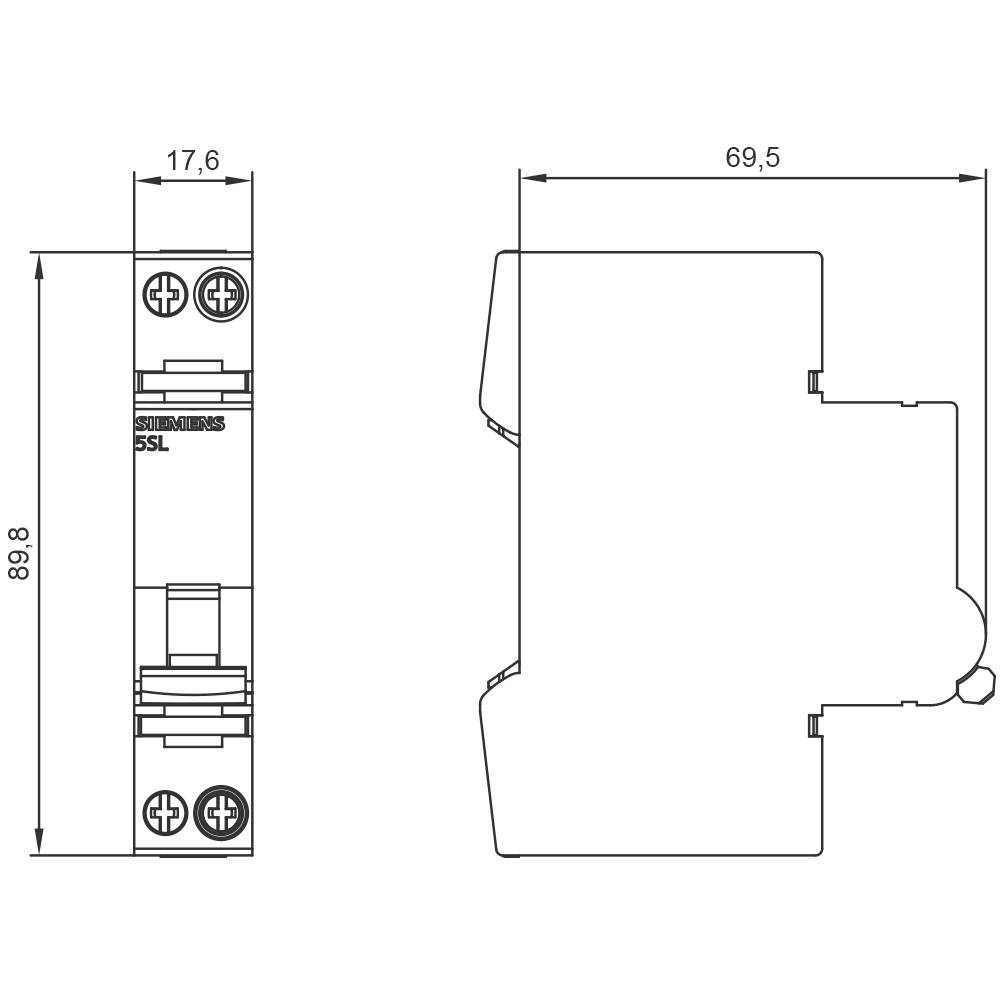

Rozměry a technický výkres elektrického zařízení o šířce 17,6 mm, výšce 89,8 mm a hloubce 69,5 mm.

1/2

Ilustrační obrázek

Kategorie produktu

elektrický jistič

Pólů

Spouštěcí charakteristika

Jmenovitý proud - filtr

25 A

Provedení

Kompaktní elektrický jistič

Datasheety: (PDF)

Doručení: Po 21. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (809,09 Kč / kus)

809,09 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Počet jednotek šířky: 1Počet zkušebních cyklů / pro environmentální přezkum: 6Utahovací moment / při šroubové připojení / minimální: 2 NmUtahovací moment / při šroubovacím připojení / max.: 2,5 NmProvedení základního typu: 5SL60Způsob uchycení: Montážní lištaVhodné pro použití: Bydlení / infrastrukturaMontážní poloha: libovolnáHloubka: 70 mmIzolační napětí / při AC: 250 V.Izolační napětí / při jednofázovém provozu / při AC: 250 V.Mechanická životnost (8 spínacích cyklů) / typicky: 10000Počet pólů / poznámka: 1P+N.Poloha / síťový kabel: LibovolnáVybavení výrobku / ochrana proti dotyku: AnoVýrobek / bezhalogenový: AnoProduktová stopka / plombovatelná: AnoProdukty / bez silikonů: AnoDodatečné vybavení: AnoFunkce produktu / nulový vodič: AnoSpínací schopnost (ICU+): 6 kASpínací schopnost proudu / dle EN 60898: 6 kAStupeň krytí IP: IP20, s připojenými vodičiOkolní teplota / během provozu / minimální: -25 °C.Okolní teplota / během provozu / maximálně: +45 °C.Ztrátový výkon / při jmenovité hodnotě proudu / při AC / při teplém provozním stavu / na pól: 2,2 W.Ztrátový výkon / maximální: 3,01 W.Stupeň znečištění: 2Napájecí frekvence: 50 HzFrekvence napájecího napětí / poznámka: 50/60 HzKategorie přepětí: IIIProvozní napětí / minimální: 24 V.Připojitelný průřez vodiče / jeden drát: 0,75 mm² až 16 m²Připojovací průřez vodiče / jemný drát / při kabelové úpravě o dutin: 0,75 mm² - 10 m²Připojitelný průřez vodiče / vícežilový: 0,75 mm² - 16 m²

Provedení: Kompaktní elektrický jistič

Jmenovité napětí: 230 V/AC

Kategorie produktu: elektrický jistič

Pólů: 2

Třída provozu: 3

Spouštěcí charakteristika: B

Splňuje RoHS: ano

Jmenovitý proud - filtr: 25 A

Jmenovitý proud: 25 A

Rozm.: (š x v x h) 18 x 90 x 76 mm

Obsah: 1 ks

Provozní napětí: 250 V/AC

Šířka: 18 mm

V: 90 mm

Hloubka: 76 mm

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2757609 Siemens 5SL60256 5SL6025-6 elektrický jistič 25 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2757609 Siemens 5SL60256 5SL6025-6 elektrický jistič 25 A

Popis

JISTIČ VEDENÍ 230V 6KA, 1+N-PÓLOVÝ/1TE B25 jistič vedení SENTRON 5SL pro bezpečnou ochranu proti zkratu a přetížení pro standardní použití v obytných a účelových budovách.Montáž a demontáž zařízení bez použití nářadí. Jednoduché zapojení napájení přes zadní přípojnici.Jistič 5SL je k dispozici v 1, 2, 3, 4 a v 1+N a 3+N-pólovém provedení a v dalších zvláštních typech.Rozsáhlé příslušenství, jako např. Pomocný spínač pro mnohostranné rozšíření funkcí.Jednoduše bezpečný s ochrannými přístroji SENTRON.

Tento text byl přeložen strojově.
