Siemens 3RQ3118-1AE00 3RQ31181AE00 výstupní propojovací člen

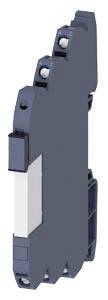

Úzká modrá elektronická komponenta v profilu, pravděpodobně vhodná pro rozvaděč nebo průmyslové použití.

Elektrická rozvodná skříň s různými spínacími zařízeními, kabeláží a komponenty. Nahoře vpravo signální světla pro indikaci stavu.

Schéma zapojení relé s cívkou vlevo a spínacím kontaktem vpravo. Svorky jsou označeny A1, A2, 11, 12, 14.

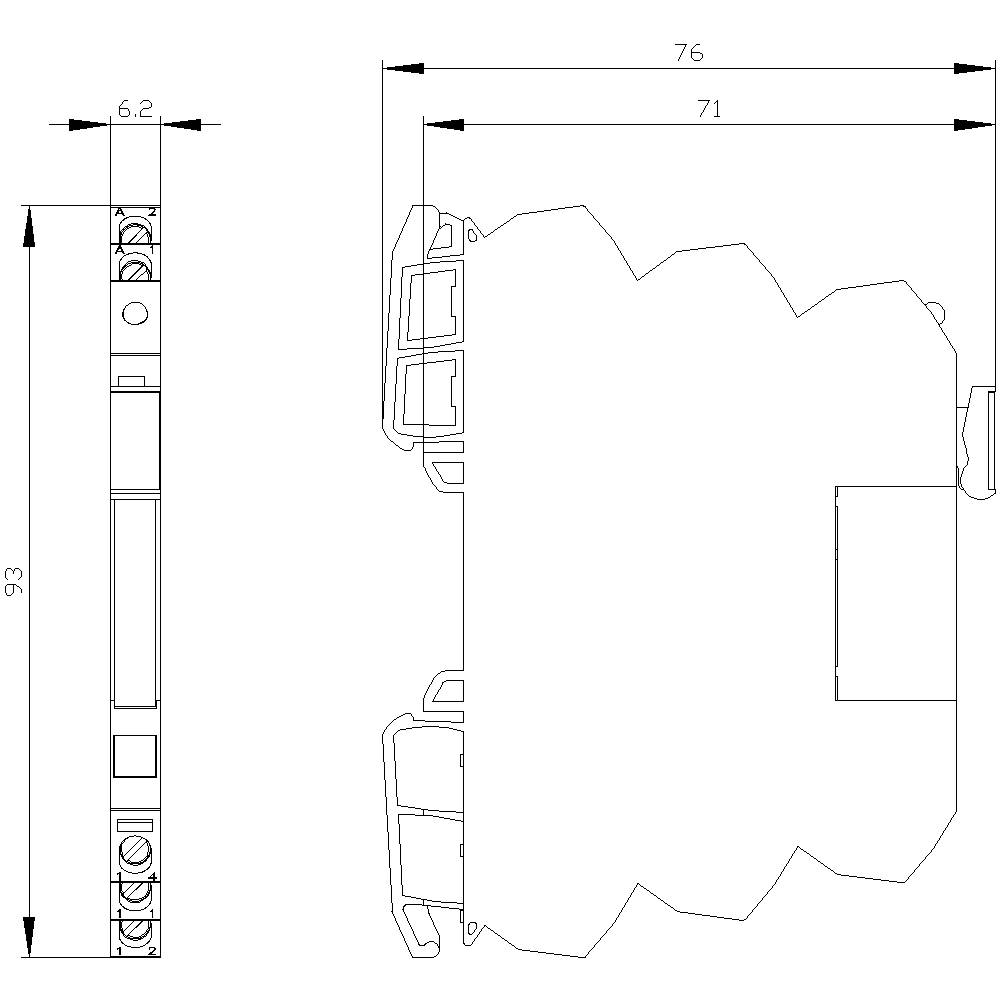

Technický výkres elektrotechnické součástky: Rozměry 93 mm výška, 6,2 mm šířka, 76 mm hloubka. Detailní pohledy zepředu a z boku.

1/5

Kategorie produktu

výstupní propojovací člen

Typ kontaktu

1 přepínací kontakt

Druh montáže

zaklapávací uchycení

Typ

3RQ3118-1AE00

Materiál kontaktu

AgSnO<sub>2</sub>

Datasheety: (PDF)

Zobrazit alternativy

Prodej a doprava:

Celková cena (1 215,00 Kč / kus)

Kč

Nahlásit právní incident

Technické parametry

Kategorie produktu: výstupní propojovací člen

Typ: 3RQ3118-1AE00

Typ kontaktu: 1 přepínací kontakt

Materiál kontaktu: AgSnO2

Druh montáže: zaklapávací uchycení

Připojení: šroubovací

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 6.2 mm

V: 93 mm

Hloubka: 76 mm

Rozm.: (š x v x h) 6.2 x 93 x 76 mm

Obsah: 1 ks

Splňuje RoHS: ano

Hmotnost: 40 g

Ke stažení

List technických údajů

List technických údajů 1698922 Siemens 3RQ3118-1AE00 3RQ31181AE00 výstupní propojovací člen

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1698922 Siemens 3RQ3118-1AE00 3RQ31181AE00 výstupní propojovací člen

Popis

Výstupní konektor se zapojitelnými relé, 1 přepínací kontakt šroubové připojení AC/DC 115 V šířka krytu 6,2 mm tepelná proud 6 A relé s zásuvné relé SIRIUS 3RQ3 pro galvanické oddělení, zesílení a přizpůsobení signálu mezi ovládání a periferní zařízení. Velmi úzké a kompaktní. Rychlé a bezproblémové zapojení na základní všeobecně platným softwarovým prostředím Bruckbarkeit všech potenciály. Popisovací plochou pro svorky a přístroj k dispozici více označení. Dodat lze jako vazební relé s reléovým výstupem, s polovodičový výstup nebo s relé, s různými provozní napětí a výstupního proudu a s pozlacenými kontakty nebo s ruční automatické přepínání. Jednotné příslušenství pro všechny verze zařízení, jako např. Verbindungskamme, Klippschilder nebo potenciál desky usnadňují výběr a prostorovou nenáročnost při skladování. Vazební relé 3RQ3 uvolnění osvědčená konstrukční řady 3TX70. SIRIUS relé - programem pro všechny případy.

Tento text byl přeložen strojově.
