Siemens 3RQ3038-1AF01 3RQ30381AF01 vstupní vazební člen

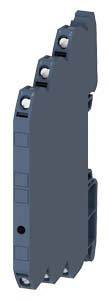

Dlouhé, úzké elektronické zařízení významné velikosti s několika postranními konektory. Používá se v průmyslovém prostředí.

Rozváděč s různými elektrickými komponenty a kabely. Nahoře vpravo svítí zelená, žlutá a červená signalizační světla.

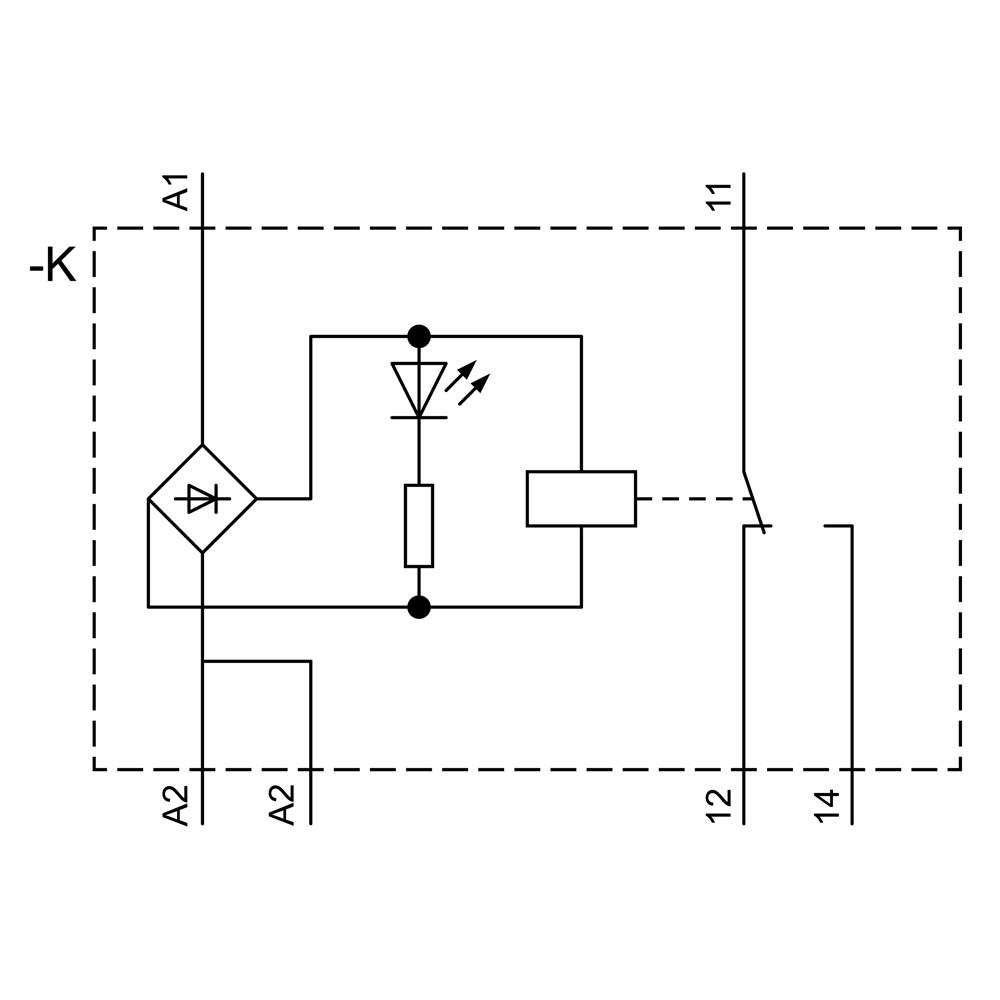

Elektrický schéma s symboly pro diodu, LED, odpor a kontakty. Tok proudu od svorky A1 ke svorce A2.

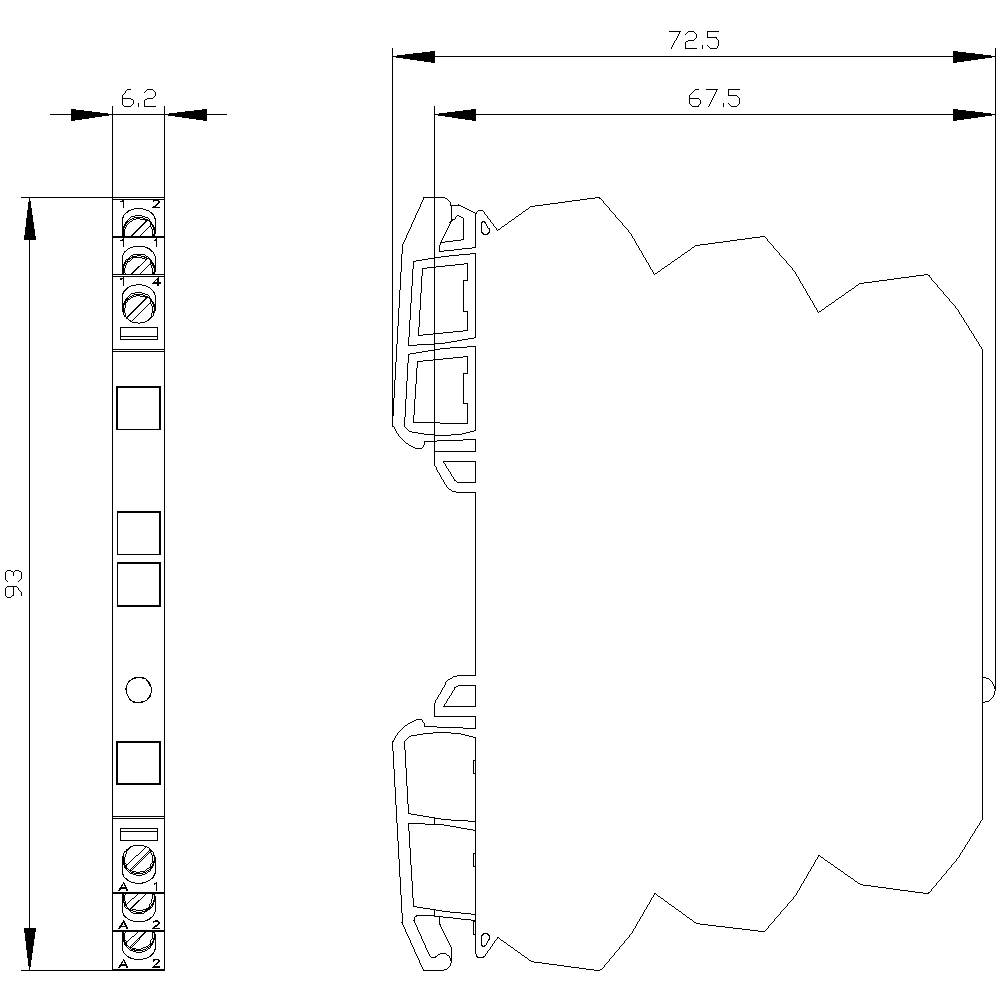

Technický výkres elektrické součástky, boční a přední pohled. Rozměry: výška 93 mm, šířka 6,2 mm, hloubka 72,5 mm.

1/5

Kategorie produktu

vstupní vazební člen

Typ kontaktu

1 přepínací kontakt

Druh montáže

zaklapávací uchycení

Typ

3RQ3038-1AF01

Materiál kontaktu

AgSnO<sub>2</sub>

Datasheety: (PDF)

Prodej a doprava:

Celková cena (1 805,00 Kč / kus)

Kč

Nahlásit právní incident

Technické parametry

Kategorie produktu: vstupní vazební člen

Typ: 3RQ3038-1AF01

Typ kontaktu: 1 přepínací kontakt

Materiál kontaktu: AgSnO2

Druh montáže: zaklapávací uchycení

Připojení: šroubovací

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 6.2 mm

V: 93 mm

Hloubka: 72.5 mm

Rozm.: (š x v x h) 6.2 x 93 x 72.5 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 6.2

: 93 mm

: 72.5 mm

: NE

: Polarized

: Mono stable

: NE

: Single contact

: NE

: Screw connection

: IP20

: ANO

: AC/DC

: 1

Ke stažení

List technických údajů

List technických údajů 1698920 Siemens 3RQ3038-1AF01 3RQ30381AF01 vstupní vazební člen

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1698920 Siemens 3RQ3038-1AF01 3RQ30381AF01 vstupní vazební člen

Popis

Vstupní konektor vazební relé, 1 přepínací kontakty pozlacené kontakty AC/DC 230 V šroubové připojení šířka 6,2 mm tepelná proud 6 A relé s reléovým výstupem (není zásuvné) SIRIUS 3RQ3 pro galvanické oddělení, zesílení a přizpůsobení signálu mezi ovládání a periferní zařízení. Velmi úzké a kompaktní. Rychlé a bezproblémové zapojení na základní všeobecně platným softwarovým prostředím Bruckbarkeit všech potenciály. Popisovací plochou pro svorky a přístroj k dispozici více označení. Dodat lze jako vazební relé s reléovým výstupem, s polovodičový výstup nebo s relé, s různými provozní napětí a výstupního proudu a s pozlacenými kontakty nebo s ruční automatické přepínání. Jednotné příslušenství pro všechny verze zařízení, jako např. Verbindungskamme, Klippschilder nebo potenciál desky usnadňují výběr a prostorovou nenáročnost při skladování. Vazební relé 3RQ3 uvolnění osvědčená konstrukční řady 3TX70. SIRIUS relé - programem pro všechny případy.

Tento text byl přeložen strojově.
