Name: Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 1.5 kW 690 V Jmenovitý proud 3
Brand: Siemens
SKU: 1744452
Availability: BackOrder

Ochranný modul s vypínači a řídicími prvky, vhodný pro použití v elektrických systémech pro řízení elektrických proudů.

Rozvaděč plný kabeláže a elektrických obvodů je otevřený, přičemž v pozadí je skrz okno vidět průmyslová pračka.

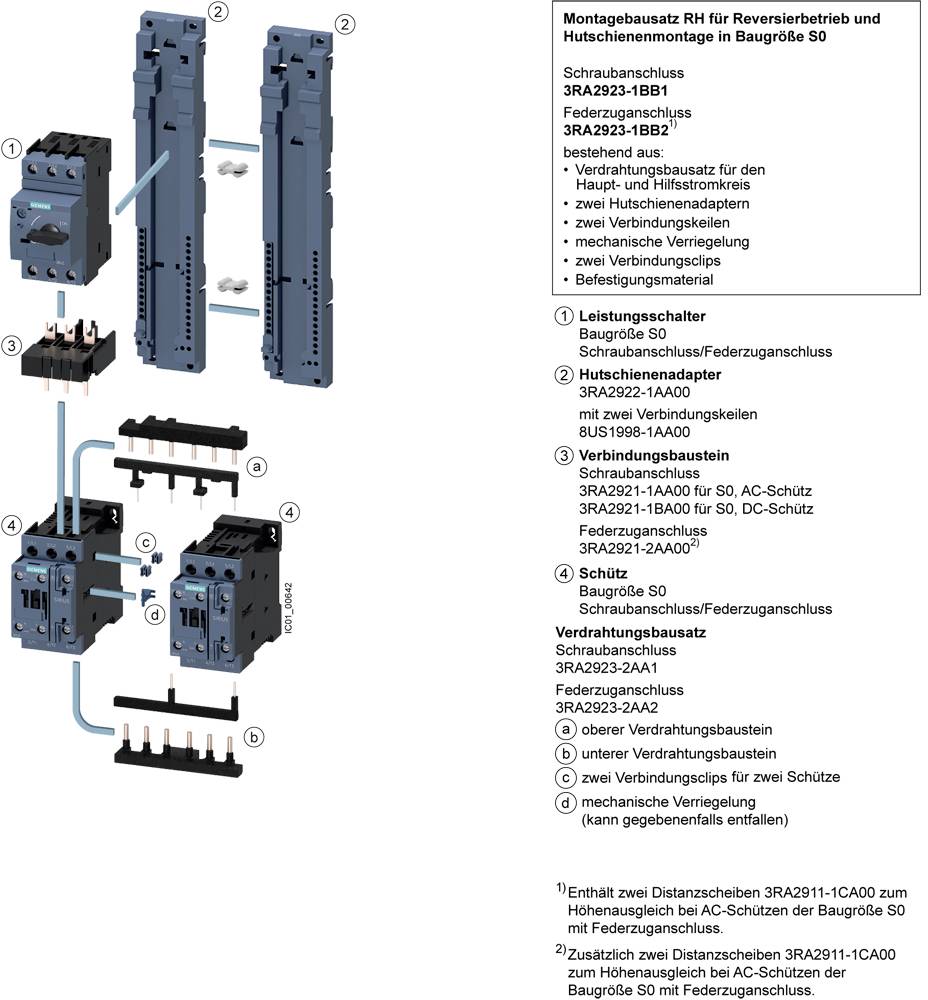

Výkres rozloženého pohledu montážní sady pro reverzní provoz u stykačů velikosti S0. Obsahuje číslování dílů.

Hydraulický schéma zapojení znázorňuje ventily, čerpadla a elektrické spoje v systému. Hlavní komponenty jsou označeny písmeny a čísly.

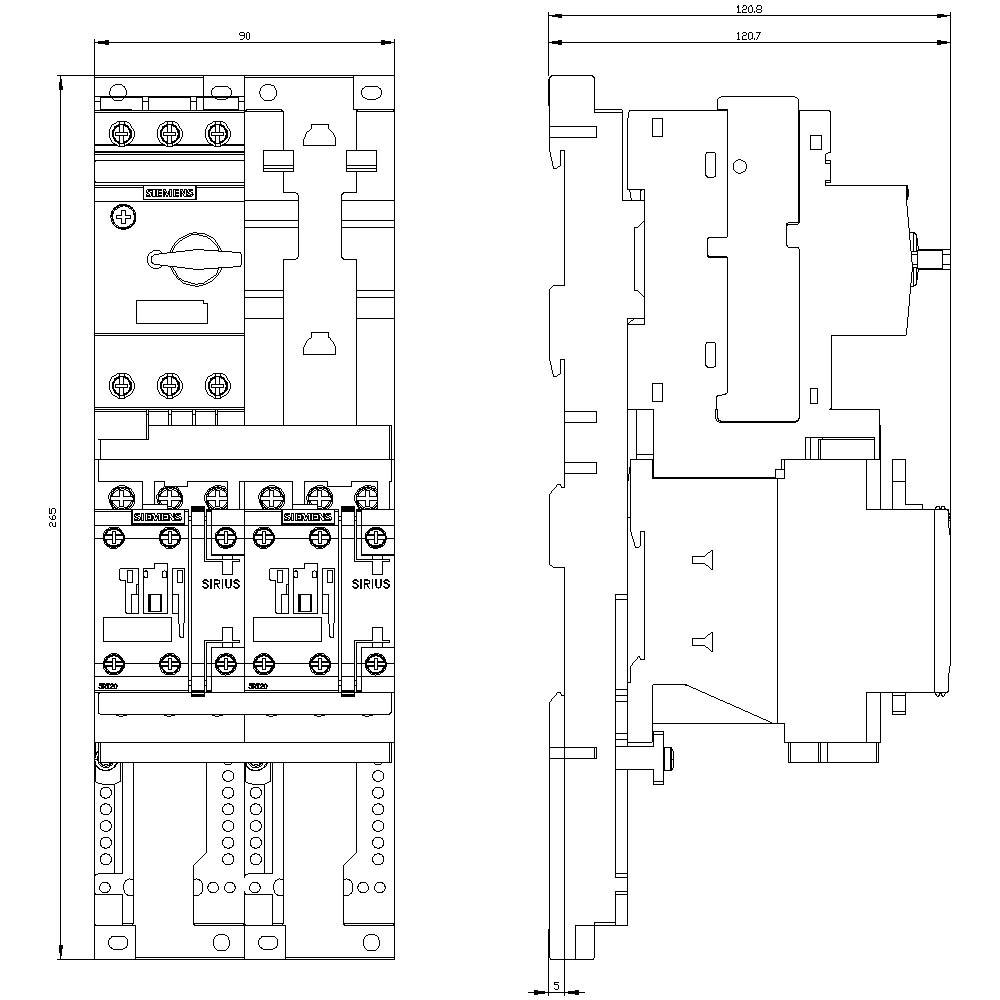

Technický výkres elektrického spínacího zařízení s čelním a bočním pohledem. Zobrazuje komponenty a rozměry pro montážní účely.

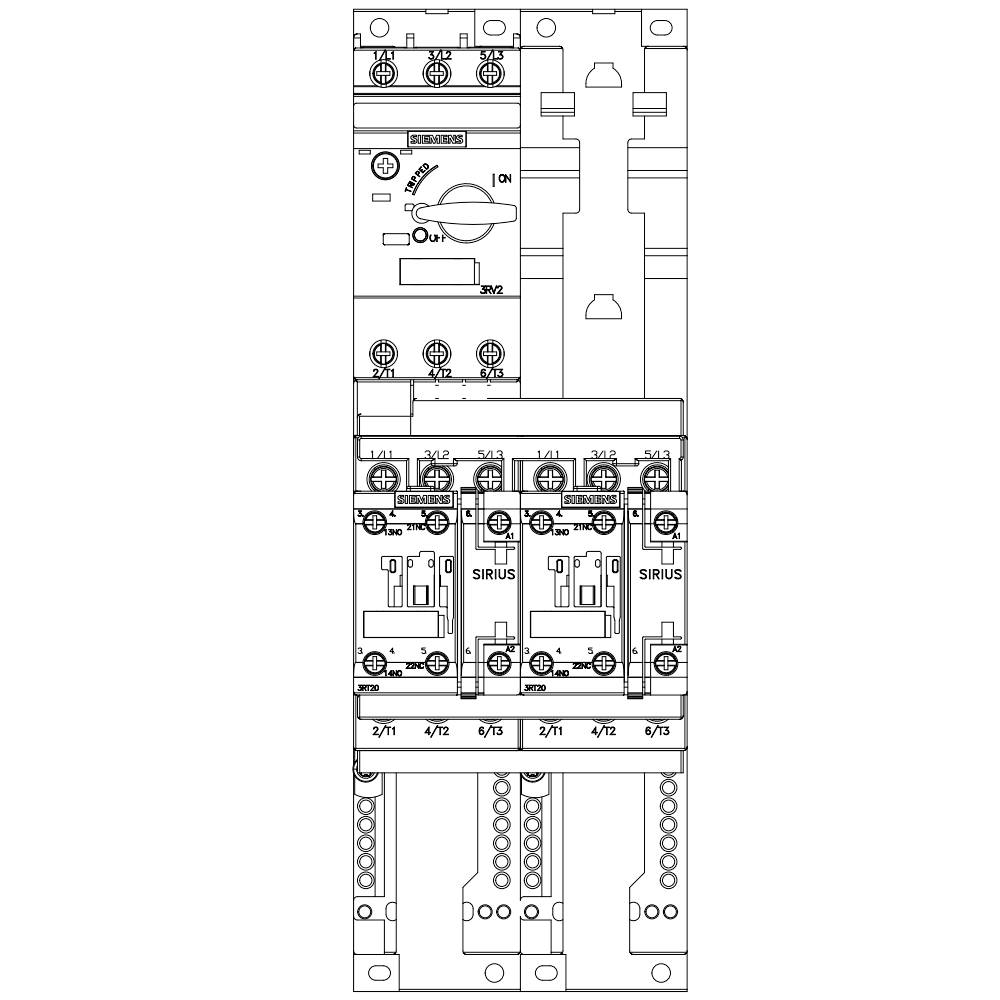

Technické schéma rozvaděče zobrazuje spínače, ochranná zařízení a připojení vodičů ve vertikálním uspořádání.

1/6

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Pá 13. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (7 569,42 Kč / kus)

7 569,42 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Provedení elektrického konektoru: šroubové připojení
Velikost na Verbraucherabzweigs: S0
Provozní frekvence: 50/60 Hz

Napětí motoru: 400 V/50 až 60 Hz

Kategorie produktu: napaječ pro spotřebiče

Připojovací proud: 3.6 A

Výkon motoru při 400 V: 1.5 kW

Jmenovité napětí: 690 V

Provedení: Způsob uchycení: ve vodorovné poloze na adaptér pro šroubování a montáž na lištu 35 mm

Číslo výrobce: 3RA22201FB240AP0

Jmenovitý proud: 3.6 A

Jmenovitý proud - filtr: 3.6 A

Typ: 3RA2220-1FB24-0AP0

Výkon motoru při 230 V/ 400 V: 1.5 kW

Rozm.: (š x v x h) 90 x 265 x 120 mm

Šířka: 90 mm

V: 265 mm

Hloubka: 120 mm

Max. teplota: +60 °C

Min. teplota: -20 °C

: 90

: 265 mm

: 120 mm

: NE

: 1.5 kW

: 1

: 5 A

: 0

: 3.5-5 A

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: ANO

: 230-230 V

: IP20

: NE

: NE

: CLASS 10

: ANO

: NE

: Screw connection

: Screw connection

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: AC

: Other

: 5 A

: 60 °C

: 150000

: 150000

: 65000

: 30000

: Other

: Class 2

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Jmenovitý proud - filtr

Výkon motoru při 400 V

Výkon motoru při 230 V/ 400 V

Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 1.5 kW 690 V Jmenovitý proud 3.6 A

Objednací číslo:1744452

Doručení: Pá 13. 11.

Conrad Electronic

Tento produkt

3.6 A

1.5 kW

Min.: 1

Násobky: 1

7 569,42 Kč^*

Siemens 3RA2220-1FD24-0AP0 3RA22201FD240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 1.5 kW 690 V Jmenovitý proud 3.6 A

Objednací číslo:1744454

Doručení: Út 27. 10.

Conrad Electronic

3.6 A

1.5 kW

Min.: 1

Násobky: 1

8 665,29 Kč^*

Siemens 3RA2220-1GB24-0AP0 3RA22201GB240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 2.2 kW 690 V Jmenovitý proud 4.9 A

Objednací číslo:1699318

Doručení: Út 27. 10.

Conrad Electronic

4.9 A

2.2 kW

Min.: 1

Násobky: 1

7 569,42 Kč^*

Siemens 3RA2220-1GD24-0AP0 3RA22201GD240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 2.2 kW 690 V Jmenovitý proud 4.9 A

Objednací číslo:1744456

Doručení: Út 27. 10.

Conrad Electronic

4.9 A

2.2 kW

Min.: 1

Násobky: 1

8 665,29 Kč^*

Siemens 3RA2220-1HB24-0AP0 3RA22201HB240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 3 kW 690 V Jmenovitý proud 6.5 A

Objednací číslo:1704751

Doručení: Út 27. 10.

Conrad Electronic

6.5 A

3 kW

Min.: 1

Násobky: 1

7 569,42 Kč^*

Siemens 3RA2220-1HD24-0AP0 3RA22201HD240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 3 kW 690 V Jmenovitý proud 6.5 A

Objednací číslo:1744457

Doručení: Út 27. 10.

Conrad Electronic

6.5 A

3 kW

Min.: 1

Násobky: 1

8 665,29 Kč^*

Siemens 3RA2220-1JB24-0AP0 3RA22201JB240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.4 kW 690 V Jmenovitý proud 8.5 A

Objednací číslo:1744458

Doručení: Út 27. 10.

Conrad Electronic

8.5 A

0.4 kW

Min.: 1

Násobky: 1

7 657,02 Kč^*

Siemens 3RA2220-1JD24-0AP0 3RA22201JD240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 0.4 kW 690 V Jmenovitý proud 8.5 A

Objednací číslo:1744460

Doručení: Út 27. 10.

Conrad Electronic

8.5 A

0.4 kW

Min.: 1

Násobky: 1

8 756,20 Kč^*

Siemens 3RA2220-1KB24-0AP0 3RA22201KB240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 5.5 kW 690 V Jmenovitý proud 11.5 A

Objednací číslo:1699319

Doručení: Út 27. 10.

Conrad Electronic

11.5 A

5.5 kW

Min.: 1

Násobky: 1

7 657,02 Kč^*

Siemens 3RA2220-1KD24-0AP0 3RA22201KD240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 5.5 kW 690 V Jmenovitý proud 11.5 A

Objednací číslo:1744462

Doručení: Út 27. 10.

Conrad Electronic

11.5 A

5.5 kW

Min.: 1

Násobky: 1

8 756,20 Kč^*

Ke stažení

List technických údajů

List technických údajů 1744452 Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 1.5 kW 690 V Jmenovitý proud 3

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744452 Siemens 3RA2220-1FB24-0AP0 3RA22201FB240AP0 napaječ pro spotřebiče Výkon motoru při 400 V 1.5 kW 690 V Jmenovitý proud 3

Popis

Spotřebiče rozbočovací sicherungslos, Reversierbetrieb AC 400 V, velikosti S0 3,50 - 5,00 A AC 230 V šroubové připojení pro montáž na din lištu s adaptér na nosnou lištu (odpovídá i Zuordnungsart 1) Zuordnungsart 2, Iq = 150 kA 1S+ 1O () reverzní startér SIRIUS 3RA22 k ochraně a startování motorů. Na reverzní startér 3RA22 je testovaná a výrobcem předmontovaná kombinace výkonný spínač 3RV2 a dva chrání 3RT2, již připravený k okamžitému zapojení a mechanicky a elektricky. Jsou klimatizační, schváleno po celém světě (např. Např. IEC a UL/CSA) a IE3/IE4 ready. Spotřebiče s nízkonapěťovou distribucí 3RA2 je s AC a DC ovládací do velikosti S00, S0 a S2 s nastavení od 0,14 do 65 A. Můžete být v šroubování a Federzuganschlusstechnik pro montáž na din lištu, šroubové upevnění a montáž na 60mm přípojnicové. Nabízíme přes 40 000 další testované kombinací jednotlivých přístrojů k ochraně, spínání a nastartování různých aplikace do 630 A. Celý příslušenství výkon spínač 3RV2 a stykače 3RT2 je fotografovat pro všechny velikosti a může být použit také pro spotřebiče s nízkonapěťovou distribucí. Volitelný einspeisesystem SIRIUS 3RV29 (pro S00 a S0) snižuje instalace. Spotřebiče s nízkonapěťovou distribucí 3RA22 uvolnění osvědčená konstrukční řady 3RA12. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
