Siemens 3NP11531BC14 výkonový odpínač pojistky Velikost pojistky = 2 400 A 690 V/AC 1 ks

Průmyslové řídicí zařízení v šedém pouzdře s viditelným čelním označením 'ACTUAL' a 'FAULT'.

Ilustrační obrázek

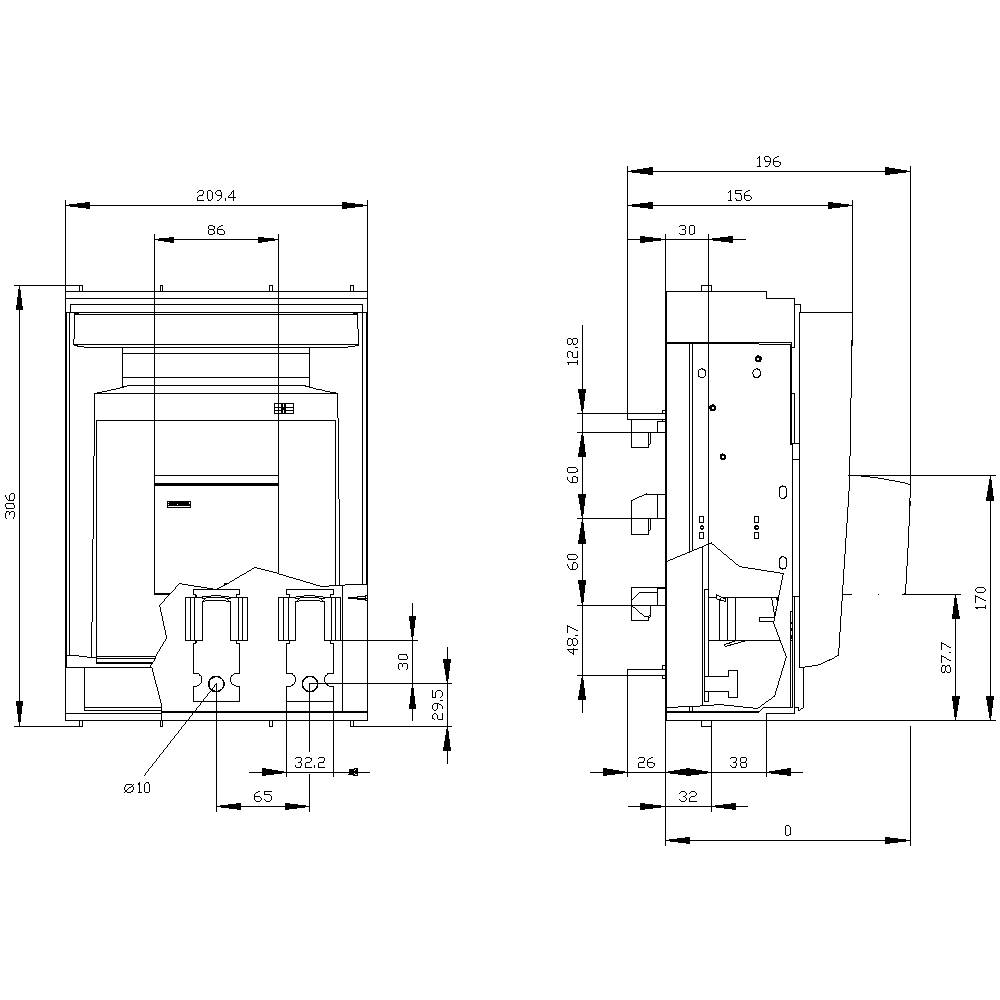

Technický výkres stroje s rozměry v milimetrech. Především přední a boční pohledy s podrobnými rozměry.

1/2

Ilustrační obrázek

Kategorie produktu

výkonový odpínač pojistky

velikost pojistky

Pólů

Jmenovitý proud - filtr

400 A

Provedení

Rovina krytu 32/70 mm

Datasheety: (PDF)

Doručení: Út 8. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (9 913,22 Kč / kus)

9 913,22 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Provedení elektrického připojení / pro hlavní proudový okruh: Kolejnicové připojení
Typ připojení: Plochý konektor
Provedení ovladače: Rukojeť víka
Provedení kontroly pojistek: Elektronický EFM15
Provedení přípojnice: Tloušťka 5 nebo 10 mm
Utahovací moment / při šroubové připojení / minimální: 10 Nm
Utahovací moment / při šroubovacím připojení / max.: 12 Nm
Typ zařízení: Pro systém přípojnic 8US, 60 mm
Velikost dělicího jazýčku: 2 a 1
Způsob upevnění: Přípojnice
Vhodné pro použití / odpínač: Ano
Vhodné pro použití / bezpečnostní spínač: Ano
Vhodné pro použití / údržbové/opravářské spínače: Ano
Montážní poloha: Horizontální/vertikální
Mechanická životnost (8 spínacích cyklů) / typicky: 1000
Poloha/ovládací prvek: Vpředu
Vybavení / zámek: Ano
Složka výrobku / hlásič spuštění: Ano
Produktová stopka / plombovatelná: Ano
Funkce / zabezpečení: Ano
Rozšíření výrobku / pomocný spínač: Ano
Další / volitelné / uzavíratelné: Ano
Rozšíření výrobku / volitelně / kontrola přepětí: Ano
Stupeň krytí IP: IP40
Ochrana IP / při zavřeném spínači / s clonou nebo kabelovou boou: IP40
Ochrana IP / při zavřeném spínači / bez stínítka nebo krytu kabelů: IP30
Ochrana IP / otevřený: IP20
Impulsní výdržné napětí: 8 kV
Okolní teplota / během provozu / minimální: -25 °C.
Okolní teplota / během provozu / maximálně: 55 °C.
Ztrátový výkon / maximální: 144 W.
Stupeň znečištění: 2
Izolační napětí: 690 V
Vzdálenost od středu kolejnice: 60 mm
Šířka sběrné lišty / minimální: 12 mm
Šířka sběratelné lišty / maximálně: 30 mm
Pro připojení průřezu vodiče / pro hlavní kontakty / vícežilové / minimální: 25 m²
Pro připojení průřezu vodiče / pro hlavní kontakty / vícežilové / maximálně 240 m²
Pro připojení průřezu vodiče / pro hlavní kontakty / jednodrátové nebo vícežilové / minimální: 25 m²
Pro připojení průřezu vodiče / pro hlavní kontakty / jednožilové nebo vícežilové / maximálně 240 m²
Druhy připojitelných průřezů vodiče / lamovaných vodičů / maximálně: 34 x 18 mm

Provedení: Rovina krytu 32/70 mm

Kategorie produktu: výkonový odpínač pojistky

velikost pojistky: 2

Pólů: 3

Splňuje RoHS: ano

Rozm.: (š x v x h) 209.4 x 306 x 187.6 mm

Obsah: 1 ks

Jmenovitý proud: 400 A

Jmenovitý proud - filtr: 400 A

Jmenovité napětí: 690 V/AC

Šířka: 209.4 mm

V: 306 mm

Hloubka: 187.6 mm

Ke stažení

List technických údajů

List technických údajů 2864085 Siemens 3NP11531BC14 výkonový odpínač pojistky Velikost pojistky = 2 400 A 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2864085 Siemens 3NP11531BC14 výkonový odpínač pojistky Velikost pojistky = 2 400 A 690 V/AC 1 ks

Popis

SENTRON, pojistkový odpojovač 3NP1, 3-pólový, NH2, 400 a, pro systém přípojnic 8US 60 mm, ploché připojení, bezpečnostní monitoring, elektronická EFM15, krycí úroveň 32/70mm
