Siemens 3NP11531BC11 výkonový odpínač pojistky Velikost pojistky = 2 3pólový 400 A 690 V/AC 1 ks

Černý elektrický výkonový jistič namontovaný v pouzdře. Má páčkový spínač a slouží k ovládání elektrických obvodů.

Ilustrační obrázek

Schéma zapojení zobrazuje prvky s označením 'MFM'. Čáry a čísla vyznačují propojení a polohy jednotlivých komponent.

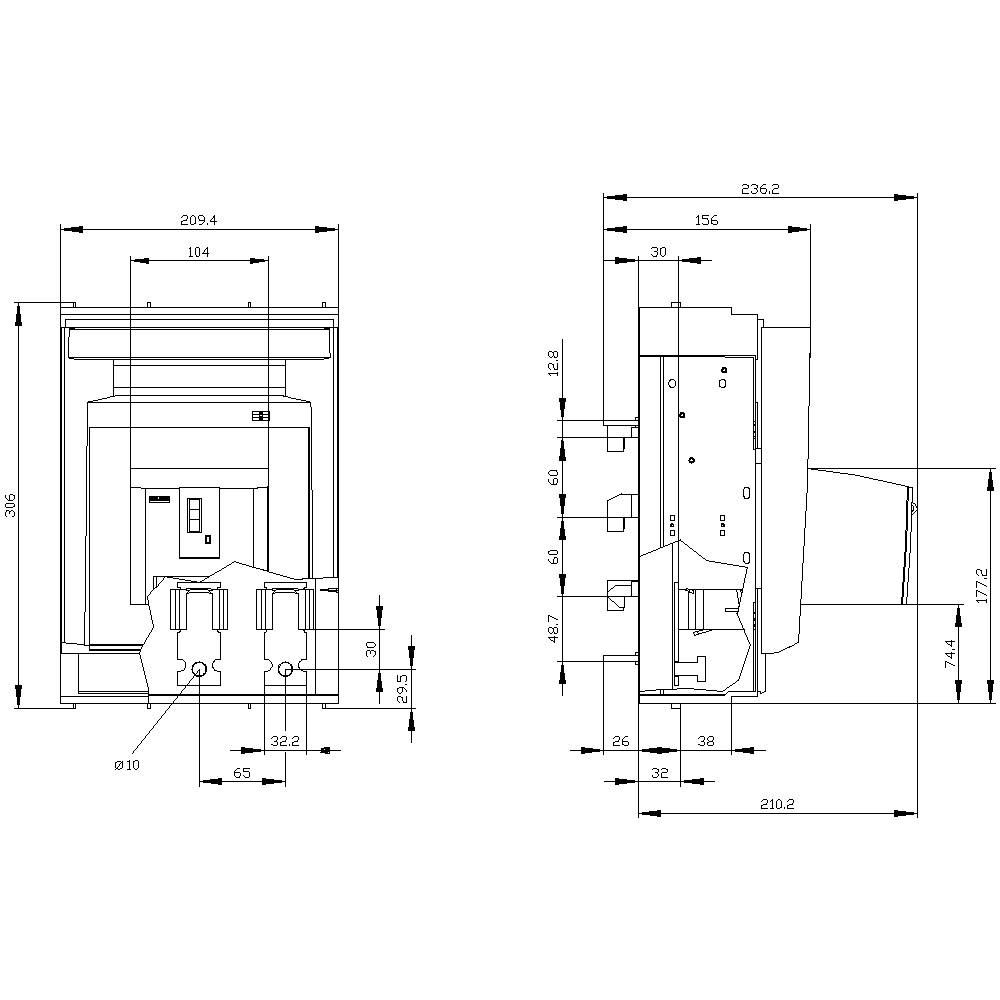

Technický výkres elektrické součástky s přesnými rozměry v milimetrech pro výšku, šířku a hloubku.

1/3

Ilustrační obrázek

Kategorie produktu

výkonový odpínač pojistky

velikost pojistky

Pólů

Jmenovitý proud - filtr

400 A

Provedení

Krycí úrovni 32/70 mm

Datasheety: (PDF)

Doručení: Út 8. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (12 169,42 Kč / kus)

12 169,42 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20, IP30, IP40
impulsní výdržné napětí: 8 kV
okolní teplota: -25 °C až +55 °C
izolační napětí: 1000 V
mechanická životnost: 1000
způsob uchycení: sběrnice
provedení elektrického konektoru: lišta připojení
ztrátový výkon: 144 W

Provedení: Krycí úrovni 32/70 mm

Kategorie produktu: výkonový odpínač pojistky

velikost pojistky: 2

Pólů: 3

Splňuje RoHS: ano

Rozm.: (š x v x h) 209.4 x 306 x 234 mm

Obsah: 1 ks

Jmenovitý proud: 400 A

Jmenovitý proud - filtr: 400 A

Jmenovité napětí: 690 V/AC

Šířka: 209.4 mm

V: 306 mm

Hloubka: 234 mm

: Other

: 400 A

: 3

: 80 kA

: IP40

: NH1, NH2

: NE

: Rail connection

: NE

: Cover grip

: NE

: ANO

: NE

: NE

: ANO

: 690 V

: ANO

: NE

: Front side

Ke stažení

List technických údajů

List technických údajů 1742684 Siemens 3NP11531BC11 výkonový odpínač pojistky Velikost pojistky = 2 3pólový 400 A 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742684 Siemens 3NP11531BC11 výkonový odpínač pojistky Velikost pojistky = 2 3pólový 400 A 690 V/AC 1 ks

Popis

SENTRON, pojistkový odpojovač 3NP1, 3-pólový, NH2, 400 a, Pro systém přípojnic 8US 60 mm, ploché připojení, sledování pojistek: Elektromechanický, krycí úroveň 32 / 70 mm, pojistkový odpojovač 3NP až 630 a s vylepšenou ochranou osob a zařízení a pohodlná připojovací technika. Pojistkový odpínač chrání zařízení v průmyslu nebo infrastruktuře před přetížením a zkratem a je vhodný pro meziodvětvové použití. Standardně dodávaná ochrana proti překrytí a doteku nové řady SENTRON 3NP1 zabraňuje uživateli při montáži přípojnic dotyku části, která je pod napětím, a to i při přístupu na zadní straně. Velké okénko umožňuje snadno rozpoznat použité pojistky. Pojistkový odpojovač Siemens 3NP se vyznačuje především: 1. Vysoce flexibilní díky modulární konstrukci a kontinunímu příslušenství. 2. Vhodný pro upevnění na podlahu, montážní lišty a Siemens systém přípojnic 8US 3. Elektronická funkce zajištění vč Kontrola sítě. 4. 5 konstrukčních velikostí od 100 a až 630 a až stupeň krytí IP40. 5. Rychlejší a bezpečnější přestavba pro kabelový vývod nahoru/dolů. 6. Umožňuje flexibilní spínací časy pomocného spínače (současně nebo předbíhající). 7. Možnost uzavření a zaplombování. Siemens nabízí univerzální portfolio ochranných, spínacích, měřicích a kontrolních zařízení, rozbočovacích systémů a také spínačů a zásuvek pro zajištění bezpečné a efektivní elektrické infrastruktury v budovách a průmyslu.
