Name: Schurter PFMF.010.2 PFMF.010.2 SMD pojistka 0.10 A 60 V/DC Množství 1 ks Single
Brand: Schurter
SKU: 3306341
Availability: BackOrder

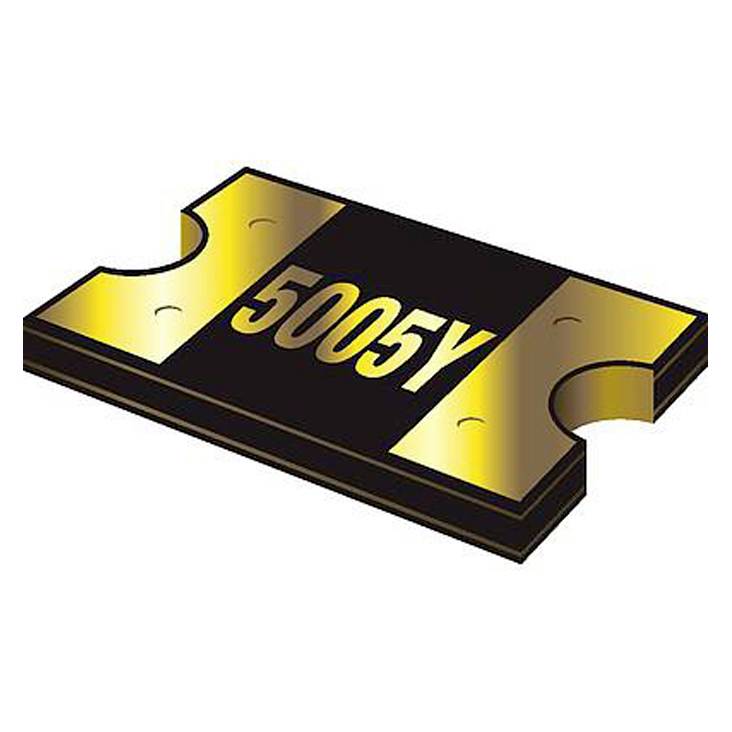

Obdélníkový, plochý elektronický odpor s nápisem '5005Y' žlutým písmem na černém pozadí.

Ilustrační obrázek

Druh obalu

Single

Kategorie produktu

SMD pojistka

Jmenovité napětí

60 V/DC

Jmenovitý proud - filtr

100 mA

Délka

4.73 mm

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 6. 11.

1210 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Min.: 10

Násobky: 10

Celková cena (13,99 Kč / kus)

139,90 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Řada: PFMF
Rozměry: Délka 4,73 mm
Rozměry: Šířka 3,41 mm
Rozměry: Výška: 1,1 mm
Jmenovité napětí při 50/60Hz: 60 v DC
Jmenovitý proud: 0,1 A
Schváleno: CULus, TÜV, CE
Provedení 1812
Materiál kontaktu: Poniklovaný a pozlacený
Použití: Ochrana proti nadproudu a zkratu zařízení |ideální pro použití u harddisk, základních desek pro PC, periferních zařízení z PC, PCMCIA karet a USB připojení
Poznámka: Tyto součásti jsou navrženy pro ochranu proti nadproudu a přehřátí. Nejsou určeny pro trvalé opakující se spínací procesy. |musí být při manipulaci s výrobky, které přicházejí do styku s elektrickým napětím, dodržena platná ustanovení VDE.
Typ připojení: SMD
Rozsah provozních teplot: Min.: -40 °C.
Rozsah provozních teplot: Max.: 85 °C.
Vypínací proud max. 40 a
max. Odpor 1 hodina po vypnutí: 15.000 mOhm
Doba aktivace při deklarovaného vztažném proudu IS: 1,5 s.
Ztrátový výkon, max.: 0,8 W.
Pájitelnost 245 °C / 3 s

Druh obalu: Single

Kategorie produktu: SMD pojistka

Jmenovité napětí: 60 V/DC

Jmenovitý proud: 0.10 A

Jmenovitý proud - filtr: 100 mA

Přerušovací spínací proud: 40 A

Vypínání: 40 A

Délka: 4.73 mm

Obsah: 1 ks

Splňuje RoHS: ano

Typ: PFMF.010.2

Ke stažení

List technických údajů

List technických údajů 3306341 Schurter PFMF.010.2 PFMF.010.2 SMD pojistka 0.10 A 60 V/DC Množství 1 ks Single

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3306341 Schurter PFMF.010.2 PFMF.010.2 SMD pojistka 0.10 A 60 V/DC Množství 1 ks Single

Popis

Samočinné prvky pojistky
Nízký ztrátový výkon díky malému odporu při normálním provozu
Ochrana proti nadproudu a zkratu zařízení
Způsob účinku je založen na PTC efektu. V normálním provozu je odpor prvků velmi malý, takže dochází pouze k malým ztrátám výkonu. V případě závady, např. zkratu nebo nadproudu, se hodnota odporu této součásti zvyšuje a chrání zařízení. Po odstranění chyby a vypnutého napájecího napětí se prvek rychle vrátí do svého stavu s nízkým odporem
Přímo pájitelné na DPS

Tento text byl přeložen strojově.

Doplňující informace

Tyto součásti jsou navrženy pro ochranu proti nadproudu a přehřátí. Nejsou určeny pro trvalé opakující se spínací činnosti. |musí být při manipulaci s výrobky, které přicházejí do styku s elektrickým napětím, dodržena platná VDE pravidla.
