Name: Schurter 3-156-337 trubičková pojistka (Ø x d) 38 mm x 110 mm 550 A Množství 1 ks Piece
Brand: Schurter
SKU: 3738461
Availability: BackOrder

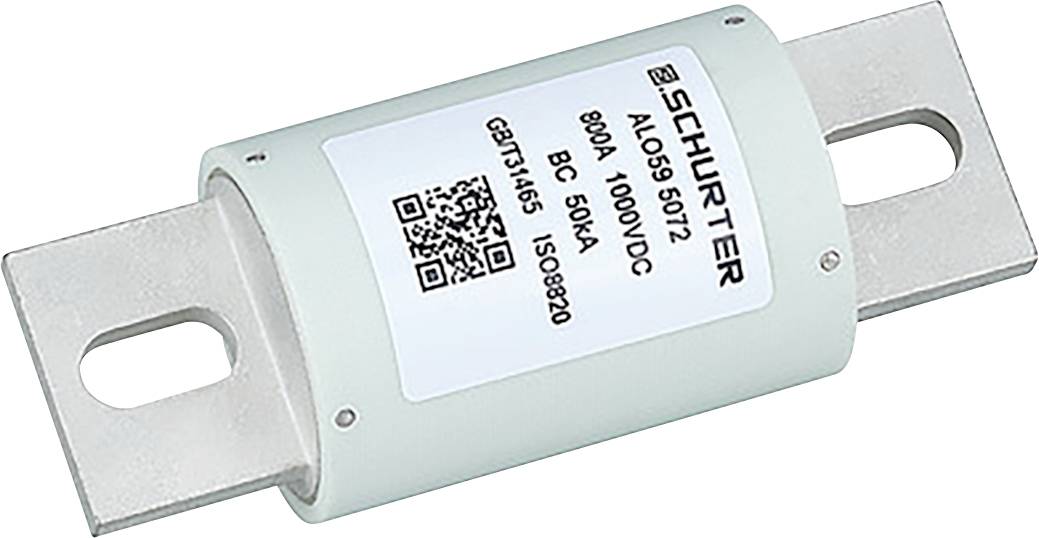

Válcová pojistka Schurter s kovovými kontakty, označená '80A 1000VDC', pro ochranu elektrických systémů.

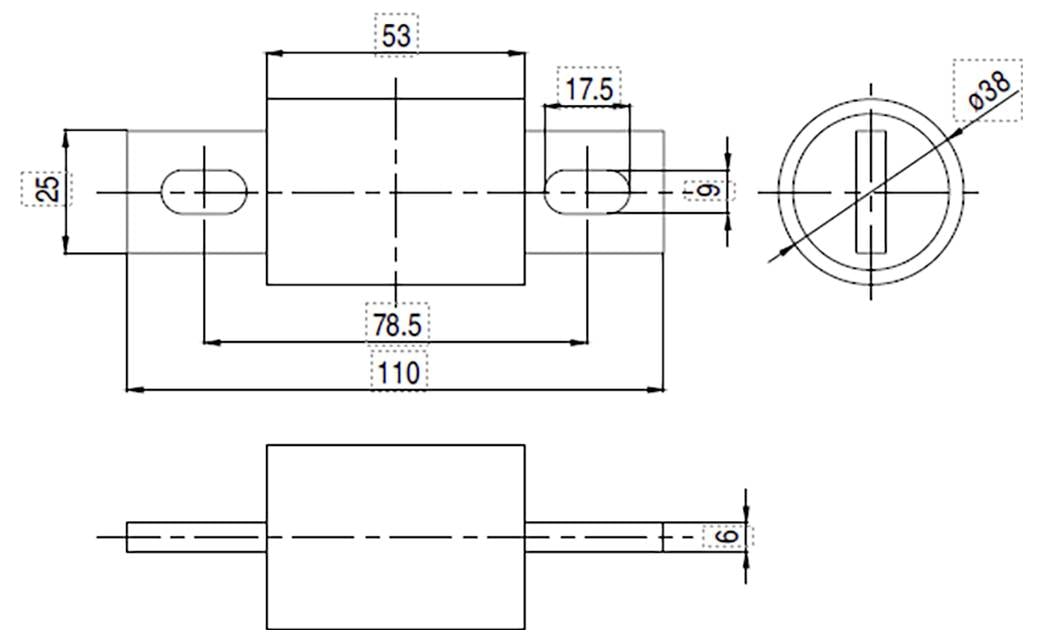

Technický výkres ukazující rozměry mechanické součásti. Zahrnuje obdélníkovou základnu o rozměrech 110x25 mm s kruhovou prvkou o průměru 38 mm. Délky a umístění komponent jsou specifikovány s dodatečnými měřeními.

1/2

Druh obalu

Piece

Kategorie produktu

trubičková pojistka

Jmenovitý proud - filtr

550 A

Délka

110 mm

(Ø)

38 mm

Datasheety: (PDF)

Označení výrobce:

Objednací číslo:

Doručení: Út 2. 2. 2027

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Min.: 72

Násobky: 72

Celková cena (809,09 Kč / kus)

58 254,48 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

EV si. ALO54 3853-R B 500 V/DC 550A

Pro výkonovou elektroniku v automobilech
Vysoký vypínací výkon 50 kA při 1 000 v DC
Axiální nebo nižší upevnění pomocí šroubu
Vysoká tepelná odolnost: -40...+125°C.
Odolnost proti vibracím podle IEC 60068-2-6, Test FC
Mechanický šok podle MIL-STD-202, Method 213 Condition C.
Odolnost vůči chemickému zatížení

Technické parametry

Řada: ALO
Montáž: Šroubovací
Pouzdro 38 x 53 mm
Použití: Typické oblasti použití jsou systémy řízení baterie, řízení pohonu a další komponenty v vysokonapěťovém systému elektrických vozidel.
Materiál pouzdra: Epoxidová pryskyřice
Integrál taveniny: 208.600 A²/S.
Jmenovitý výkon vypnutí: 20 kA
JMENOVITÉ NAPĚTÍ V/DC 500 V/DC
Provedení: Zajištění šroubů

Druh obalu: Piece

Kategorie produktu: trubičková pojistka

Rozm.: (Ø x d) 38 mm x 110 mm

Jmenovitý proud: 550 A

Jmenovitý proud - filtr: 550 A

Vypínání: 20 kA

Vzhled pojistky: s otvory pro šrouby

Délka: 110 mm

(Ø): 38 mm

Zkušební značky: UL 248-20, ISO 8820-8, GB/T31465.6, JASUO D622

Obsah: 1 ks

Splňuje RoHS: ano

Typ: 3-156-337

Rastr (rozteč): 78.5 mm

Ztrátový výkon: 87 W

Materiál kontaktu: slitina mědi pocínovaná

Max. teplota: 125 °C

Min. teplota: -40 °C

Varianty(Všechny ceny jsou bez DPH.)

(Ø)

Délka

Druh obalu

Jmenovitý proud

Jmenovitý proud - filtr

Rozm.

Vzhled pojistky

Schurter 3-156-224 trubičková pojistka (Ø x d) 31.6 mm x 94 mm 100 A Množství 1 ks Piece

Objednací číslo:3738381

Doručení: Út 2. 2. 2027

Conrad Electronic

31.6 mm

94 mm

Piece

100 A

(Ø x d) 31.6 mm x 94 mm

keramická trubice

Min.: 216

Násobky: 216

577,69 Kč^*

Schurter 3-156-225 trubičková pojistka (Ø x d) 31.6 mm x 94 mm 125 A Množství 1 ks Piece

Objednací číslo:3738382

Doručení: Út 2. 2. 2027

Conrad Electronic

31.6 mm

94 mm

Piece

125 A

(Ø x d) 31.6 mm x 94 mm

keramická trubice

Min.: 216

Násobky: 216

577,69 Kč^*

Schurter 3-156-226 trubičková pojistka (Ø x d) 31.6 mm x 94 mm 150 A Množství 1 ks Piece

Objednací číslo:3738383

Doručení: Út 2. 2. 2027

Conrad Electronic

31.6 mm

94 mm

Piece

150 A

(Ø x d) 31.6 mm x 94 mm

keramická trubice

Min.: 216

Násobky: 216

577,69 Kč^*

Schurter 3-156-227 trubičková pojistka (Ø x d) 31.6 mm x 94 mm 200 A Množství 1 ks Piece

Objednací číslo:3738384

Doručení: Út 2. 2. 2027

Conrad Electronic

31.6 mm

94 mm

Piece

200 A

(Ø x d) 31.6 mm x 94 mm

keramická trubice

Min.: 216

Násobky: 216

577,69 Kč^*

Schurter 3-156-228 trubičková pojistka (Ø x d) 31.6 mm x 94 mm 250 A Množství 1 ks Piece

Objednací číslo:3738385

Doručení: Út 2. 2. 2027

Conrad Electronic

31.6 mm

94 mm

Piece

250 A

(Ø x d) 31.6 mm x 94 mm

keramická trubice

Min.: 216

Násobky: 216

577,69 Kč^*

Schurter 3-156-229 trubičková pojistka (Ø x d) 31.6 mm x 94 mm 300 A Množství 1 ks Piece

Objednací číslo:3738386

Doručení: Út 2. 2. 2027

Conrad Electronic

31.6 mm

94 mm

Piece

300 A

(Ø x d) 31.6 mm x 94 mm

keramická trubice

Min.: 216

Násobky: 216

577,69 Kč^*

Schurter 3-156-230 trubičková pojistka (Ø x d) 31.6 mm x 94 mm 350 A Množství 1 ks Piece

Objednací číslo:3738387

Doručení: Út 2. 2. 2027

Conrad Electronic

31.6 mm

94 mm

Piece

350 A

(Ø x d) 31.6 mm x 94 mm

keramická trubice

Min.: 216

Násobky: 216

577,69 Kč^*

Schurter 3-156-231 trubičková pojistka (Ø x d) 31.6 mm x 90 mm 100 A Množství 1 ks Piece

Objednací číslo:3738388

Doručení: Út 2. 2. 2027

Conrad Electronic

31.6 mm

90 mm

Piece

100 A

(Ø x d) 31.6 mm x 90 mm

keramická trubice

Min.: 216

Násobky: 216

577,69 Kč^*

Schurter 3-156-232 trubičková pojistka (Ø x d) 31.6 mm x 90 mm 125 A Množství 1 ks Piece

Objednací číslo:3738389

Doručení: Út 2. 2. 2027

Conrad Electronic

31.6 mm

90 mm

Piece

125 A

(Ø x d) 31.6 mm x 90 mm

keramická trubice

Min.: 216

Násobky: 216

577,69 Kč^*

Schurter 3-156-233 trubičková pojistka (Ø x d) 31.6 mm x 90 mm 150 A Množství 1 ks Piece

Objednací číslo:3738390

Doručení: Út 2. 2. 2027

Conrad Electronic

31.6 mm

90 mm

Piece

150 A

(Ø x d) 31.6 mm x 90 mm

keramická trubice

Min.: 216

Násobky: 216

577,69 Kč^*

Ke stažení

List technických údajů

List technických údajů 3738461 Schurter 3-156-337 trubičková pojistka (Ø x d) 38 mm x 110 mm 550 A Množství 1 ks Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3738461 Schurter 3-156-337 trubičková pojistka (Ø x d) 38 mm x 110 mm 550 A Množství 1 ks Piece

Popis

Pojistka Schurter EV ALO 38 x 53mm 500 v/DC 550A

Tento text byl přeložen strojově.

Popis

Pojistka Schurter EV ALO 38 x 53mm 500 v/DC 550A

Tento text byl přeložen strojově.
