Name: Schurter 3-156-026 trubičková pojistka (Ø x v) 10.5 mm x 13.4 mm 10 A Množství 1 ks Piece
Brand: Schurter
SKU: 3738329
Availability: BackOrder

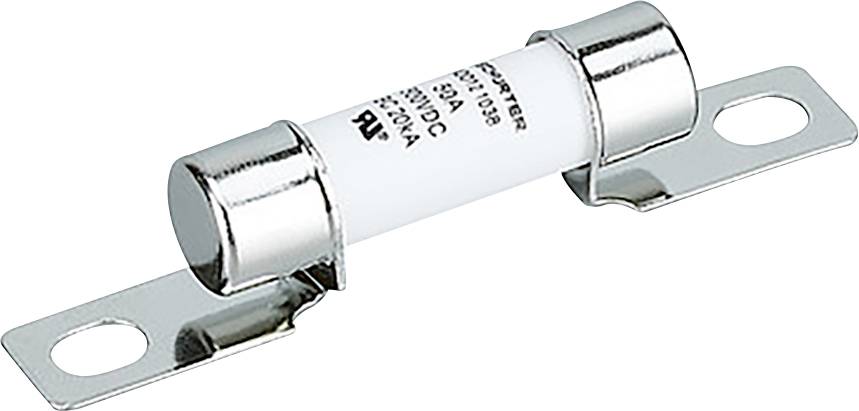

Válcová elektrická pojistka s kovovými koncovkami a montážními konzolami, označená "500V AC 750V DC 20KA".

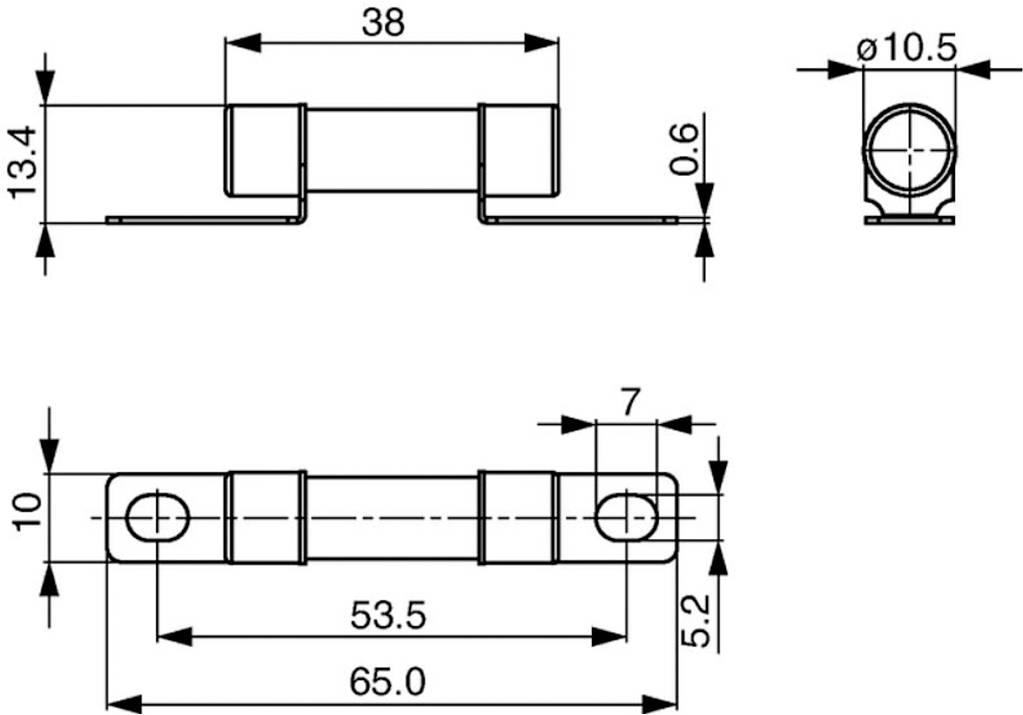

Technický výkres konzoly s rozměry: šířka 38 mm, výška 13,4 mm, průměr 10,5 mm, celková délka 65 mm a další specifické rozměry uvedené na obrázku.

1/2

Druh obalu

Piece

Kategorie produktu

trubičková pojistka

Jmenovitý proud - filtr

10 A

Délka

65 mm

(Ø)

10.5 mm

Datasheety: (PDF)

Označení výrobce:

Objednací číslo:

Doručení: Út 2. 3. 2027

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Min.: 1080

Násobky: 1080

Celková cena (107,43 Kč / kus)

116 024,40 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

EV pojistka ADO 10x38 Bolt-on B 500 40A

EV pojistka 10,3 x 38mm
Vysoký vypínací výkon 20 kA při 1000V DC
Různé instalační varianty
Vysoká tepelná odolnost: -40...+125°C.
Mechanická odolnost vůči vibracím a otřesům
Odolnost vůči chemickému zatížení

Technické parametry

Řada: ADO
Montáž: Šroubovací
Pouzdro 10,3 x 38 mm
Použití: Pro aplikace v automobilovém průmyslu: Systémy řízení baterií, Onboard nabíječka, DC/DC měniče, kompresory Air Condition a topné systémy PTC a různé řídicí systémy (např. řízení motoru).
Materiál pouzdra: Keramika
Integrál taveniny: 320 A²/S.
Jmenovitý výkon vypnutí: 20 kA
JMENOVITÉ NAPĚTÍ V/DC 500 V/DC
Provedení: Zajištění šroubů

Druh obalu: Piece

Kategorie produktu: trubičková pojistka

Rozm.: (Ø x v) 10.5 mm x 13.4 mm

Jmenovitý proud: 10 A

Jmenovitý proud - filtr: 10 A

Vypínání: 20 kA

Vzhled pojistky: keramická trubice

Délka: 65 mm

(Ø): 10.5 mm

Zkušební značky: UL 248-20, ISO 8820-8, GB/T31465.6, JASUO D622

Obsah: 1 ks

Splňuje RoHS: ano

Typ: 3-156-026

V: 13.4 mm

Rastr (rozteč): 53.5 mm

Ztrátový výkon: 7.8 W

Materiál kontaktu: Poniklovaná slitina mědi

Max. teplota: 125 °C

Min. teplota: -40 °C

Varianty(Všechny ceny jsou bez DPH.)

(Ø)

Délka

Druh obalu

Jmenovitý proud

Jmenovitý proud - filtr

Rozm.

Schurter 3-156-026 trubičková pojistka (Ø x v) 10.5 mm x 13.4 mm 10 A Množství 1 ks Piece

Objednací číslo:3738329

Doručení: Út 2. 3. 2027

Conrad Electronic

Tento produkt

10.5 mm

65 mm

Piece

10 A

(Ø x v) 10.5 mm x 13.4 mm

Min.: 1080

Násobky: 1080

107,43 Kč^*

Schurter 3-156-012 trubičková pojistka (Ø x v) 10.3 mm x 13.5 mm 15 A Množství 1 ks Piece

Objednací číslo:3738315

Doručení: Út 2. 3. 2027

Conrad Electronic

10.3 mm

65 mm

Piece

15 A

(Ø x v) 10.3 mm x 13.5 mm

Min.: 1080

Násobky: 1080

107,43 Kč^*

Schurter 3-156-013 trubičková pojistka (Ø x v) 10.3 mm x 13.5 mm 20 A Množství 1 ks Piece

Objednací číslo:3738316

Doručení: Út 2. 3. 2027

Conrad Electronic

10.3 mm

65 mm

Piece

20 A

(Ø x v) 10.3 mm x 13.5 mm

Min.: 1080

Násobky: 1080

107,43 Kč^*

Schurter 3-156-014 trubičková pojistka (Ø x v) 10.3 mm x 13.5 mm 25 A Množství 1 ks Piece

Objednací číslo:3738317

Doručení: Út 2. 3. 2027

Conrad Electronic

10.3 mm

65 mm

Piece

25 A

(Ø x v) 10.3 mm x 13.5 mm

Min.: 1080

Násobky: 1080

107,43 Kč^*

Schurter 3-156-015 trubičková pojistka (Ø x v) 10.3 mm x 13.5 mm 30 A Množství 1 ks Piece

Objednací číslo:3738318

Doručení: Út 2. 3. 2027

Conrad Electronic

10.3 mm

65 mm

Piece

30 A

(Ø x v) 10.3 mm x 13.5 mm

Min.: 1080

Násobky: 1080

107,43 Kč^*

Schurter 3-156-016 trubičková pojistka (Ø x v) 10.3 mm x 13.5 mm 32 A Množství 1 ks Piece

Objednací číslo:3738319

Doručení: Út 2. 3. 2027

Conrad Electronic

10.3 mm

65 mm

Piece

32 A

(Ø x v) 10.3 mm x 13.5 mm

Min.: 1080

Násobky: 1080

107,43 Kč^*

Schurter 3-156-017 trubičková pojistka (Ø x v) 10.3 mm x 13.5 mm 40 A Množství 1 ks Piece

Objednací číslo:3738320

Doručení: Út 2. 3. 2027

Conrad Electronic

10.3 mm

65 mm

Piece

40 A

(Ø x v) 10.3 mm x 13.5 mm

Min.: 1080

Násobky: 1080

107,43 Kč^*

Schurter 3-156-018 trubičková pojistka (Ø x v) 10.3 mm x 13.5 mm 50 A Množství 1 ks Single

Objednací číslo:3738321

Doručení: Út 2. 3. 2027

Conrad Electronic

10.3 mm

65 mm

Single

50 A

(Ø x v) 10.3 mm x 13.5 mm

Min.: 1080

Násobky: 1080

107,43 Kč^*

Schurter 3-156-019 trubičková pojistka (Ø x v) 10.3 mm x 13.5 mm 63 A Množství 1 ks Piece

Objednací číslo:3738322

Doručení: Út 2. 3. 2027

Conrad Electronic

10.3 mm

65 mm

Piece

63 A

(Ø x v) 10.3 mm x 13.5 mm

Min.: 1080

Násobky: 1080

107,43 Kč^*

Schurter 3-156-021 trubičková pojistka (Ø x v) 10.5 mm x 13.4 mm 15 A Množství 1 ks Piece

Objednací číslo:3738324

Doručení: Út 2. 3. 2027

Conrad Electronic

10.5 mm

65 mm

Piece

15 A

(Ø x v) 10.5 mm x 13.4 mm

Min.: 1080

Násobky: 1080

107,43 Kč^*

Ke stažení

List technických údajů

List technických údajů 3738329 Schurter 3-156-026 trubičková pojistka (Ø x v) 10.5 mm x 13.4 mm 10 A Množství 1 ks Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3738329 Schurter 3-156-026 trubičková pojistka (Ø x v) 10.5 mm x 13.4 mm 10 A Množství 1 ks Piece

Popis

Pojistka Schurter EV ADO 10,3 x 38mm 500VDC 10A

Tento text byl přeložen strojově.

Popis

Pojistka Schurter EV ADO 10,3 x 38mm 500VDC 10A

Tento text byl přeložen strojově.
