Kulatý stříbrný tlačítkový spínač s žebrovaným upevňovacím kroužkem a bílým povrchem, vhodný pro elektronické aplikace.

Kulatý stříbrný tlačítkový spínač s žebrovaným upevňovacím kroužkem a bílým povrchem, vhodný pro elektronické aplikace.

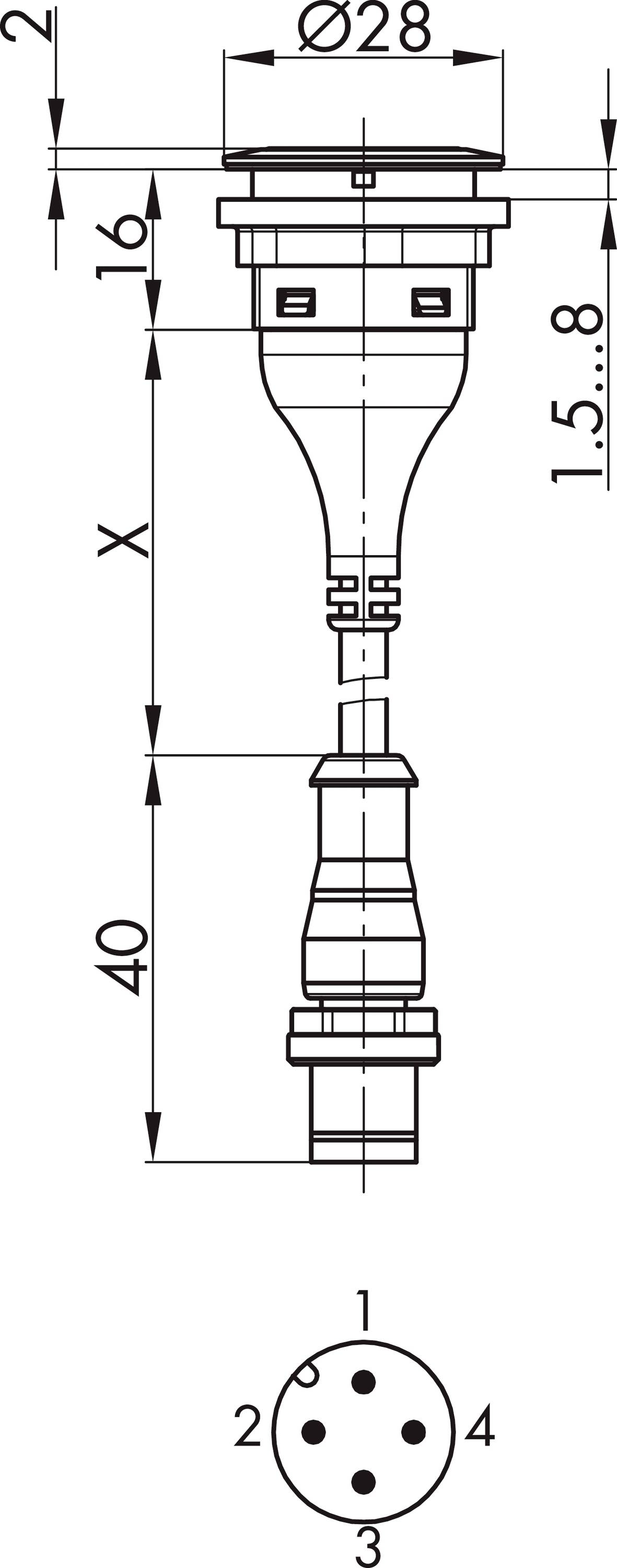

'Technický výkres konektoru, boční a spodní pohled. Horní pohled ukazuje průměr 28 mm, celkovou délku 58 mm, délkové značení v 16 mm a 40 mm, jakož i 4pólové zapojení konektorů dole.'

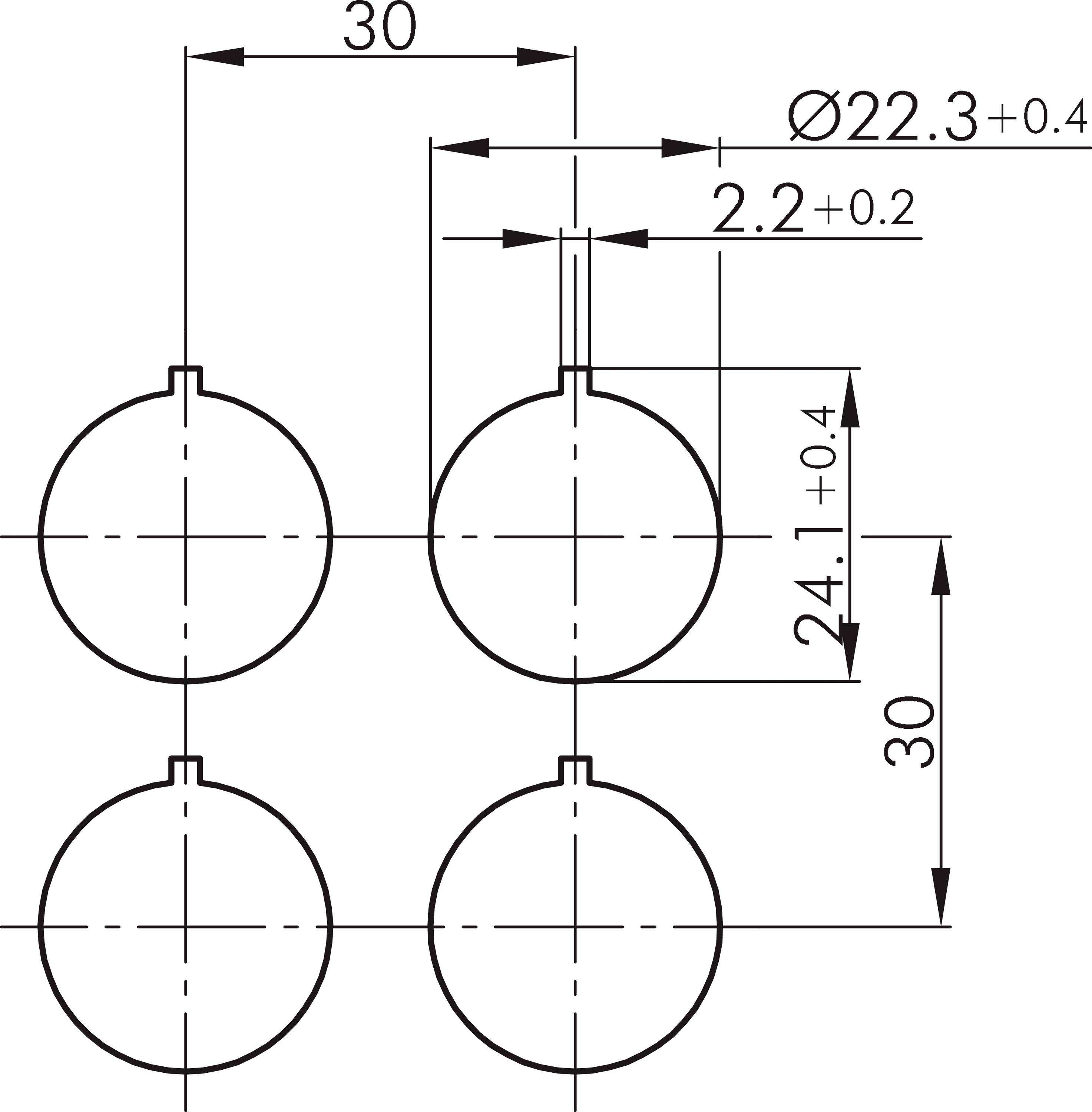

Technický diagram zobrazuje čtyři kruhy v čtvercovém uspořádání s rozměry: průměr 22,3 mm, vzdálenost 30 mm, vertikální orientace 24,1 mm.

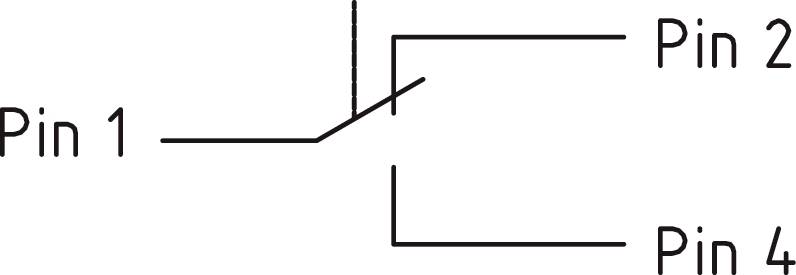

Jednoduchý elektrický schéma ukazuje propojení mezi Pin 1, Pin 2 a Pin 4 bez složitých součástek nebo popisků.

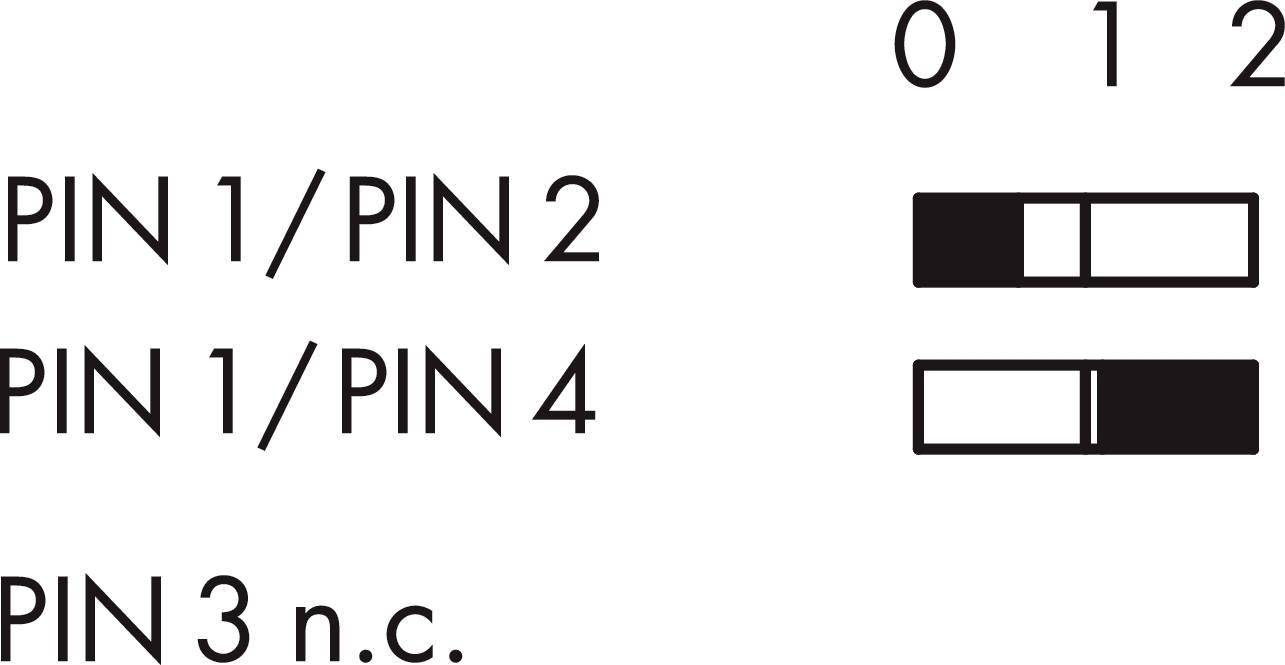

PIN 1/PIN 2 je propojený u 0 a 1, PIN 1/PIN 4 u 2; PIN 3 zůstává nezapojen.

1/5

Ilustrační obrázek

Schlegel

Druh obalu

Piece

Kategorie produktu

tlačítko

Typ osvětlení

žádné

Typ kontaktu

1 spínací kontakt

1 rozpínací kontakt

Připojení

zástrčka M12

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (1 180,99 Kč / kus)

1 180,99 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Okruh: TlačítkoŘada: SHORTRON®-M12Ochrana: IP65 / IP67 (zezadu IP65)Osvětlení: nePopsatelná: AnoMateriál kontaktu: AgNiNormy: EN 60947-5-1, EN 61058-1Typ kontaktu: 1 NC + 1 NOTyp připojení: M12 4-pól S PUR kabelem, kódování a; délka 25 cm; lanka 4 x 0,34 m² (AWG22)Spínací funkce: Tlačítkový spínačZdvih: 2,3 mmNucené otevírání: Podle EN60947-5-1, přílohy KElektrická životnost: 1 Mio. Počet spínacích cyklů DC13: Max. 100.000Mechanická životnost: 1 Mio. 50 spínacích cyklůPrůměr montážního otvoru: 22,3 mmDélka kabelu (X): 250 ± 30 mmPřední rám: Stříbrné barvyProvozní teplota: -25°C... 70 °CSkladovací teplota: -40°C... 80 °CTvar: Kulatý

Druh obalu: Piece

Kategorie produktu: tlačítko

Vlastnosti: s přípojným vedením

Barva pouzdra/barva knoflíku: stříbrná

Funkce: bez aretace

Provedení: Popsatelná

Typ osvětlení: žádné

Typ kontaktu: 1 spínací kontakt
1 rozpínací kontakt

Materiál kontaktu: AgNi

Připojení: zástrčka M12

Min. teplota: -40 °C

Forma, tvar: Kulaté

Max. teplota: +80 °C

Délka: 25 cm

Mechanická životnost: 1 Mio. 50 spínacích cyklů

Montážní Ø: 22.3 mm

Elektrická životnost: 1 Mio. Počet spínacích cyklů DC13: Max. 100.000

Montážní rozměry: 22.3 mm

: IP65
IP67

Obsah: 1 ks

Typ: STOI_M01

Ke stažení

List technických údajů

List technických údajů 2865182 Schlegel, STOI_M01 tlačítko, 22.3 mm, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2865182 Schlegel, STOI_M01 tlačítko, 22.3 mm, 1 ks

Popis

Tlačítko SHORTRON®-M12 s aretací, 1 Ö+1S + kabel, délka KABELU 25 CM

Tento text byl přeložen strojově.

Doplňující informace

Při popisu spínacích poloh udává hodnota v závorce to, že se jedná o funkci stisku.

Popis

Tlačítko SHORTRON®-M12 s aretací, 1 Ö+1S + kabel, délka KABELU 25 CM

Tento text byl přeložen strojově.

Doplňující informace

Při popisu spínacích poloh udává hodnota v závorce to, že se jedná o funkci stisku.
