Name: Rohde RR-20.400.62 přístrojová rukojeť černá, stříbrná (d x š x v) 434 x 20 x 55.5 mm 2 ks
Brand: Rohde
SKU: 2344206
Availability: BackOrder

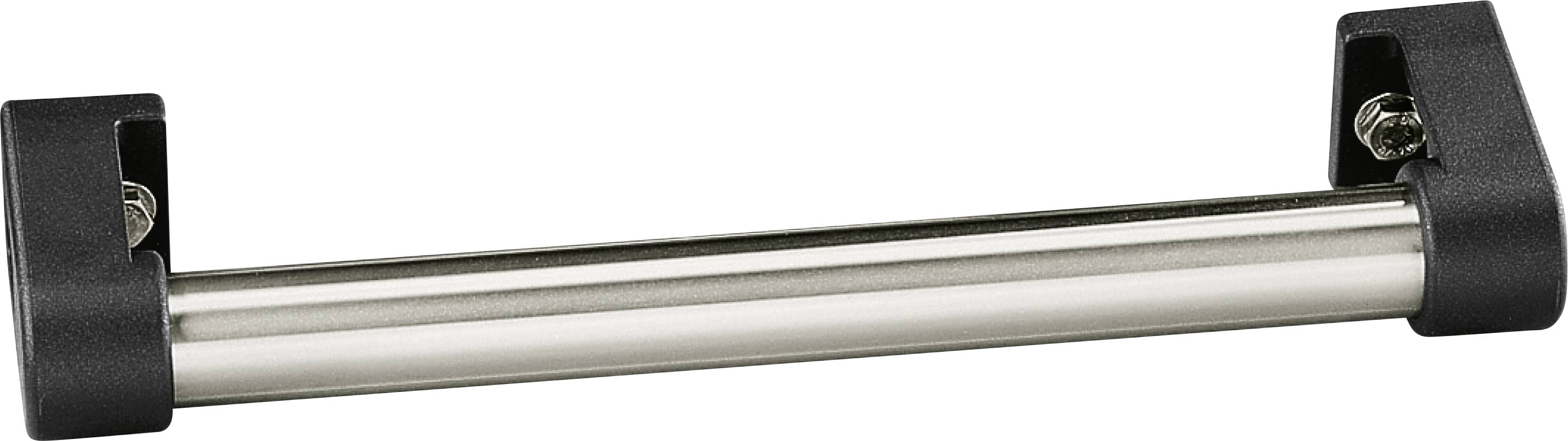

Stříbrná kovová rukojeť s černými plastovými konci, namontovaná na povrchu. Vhodná pro průmyslové použití.

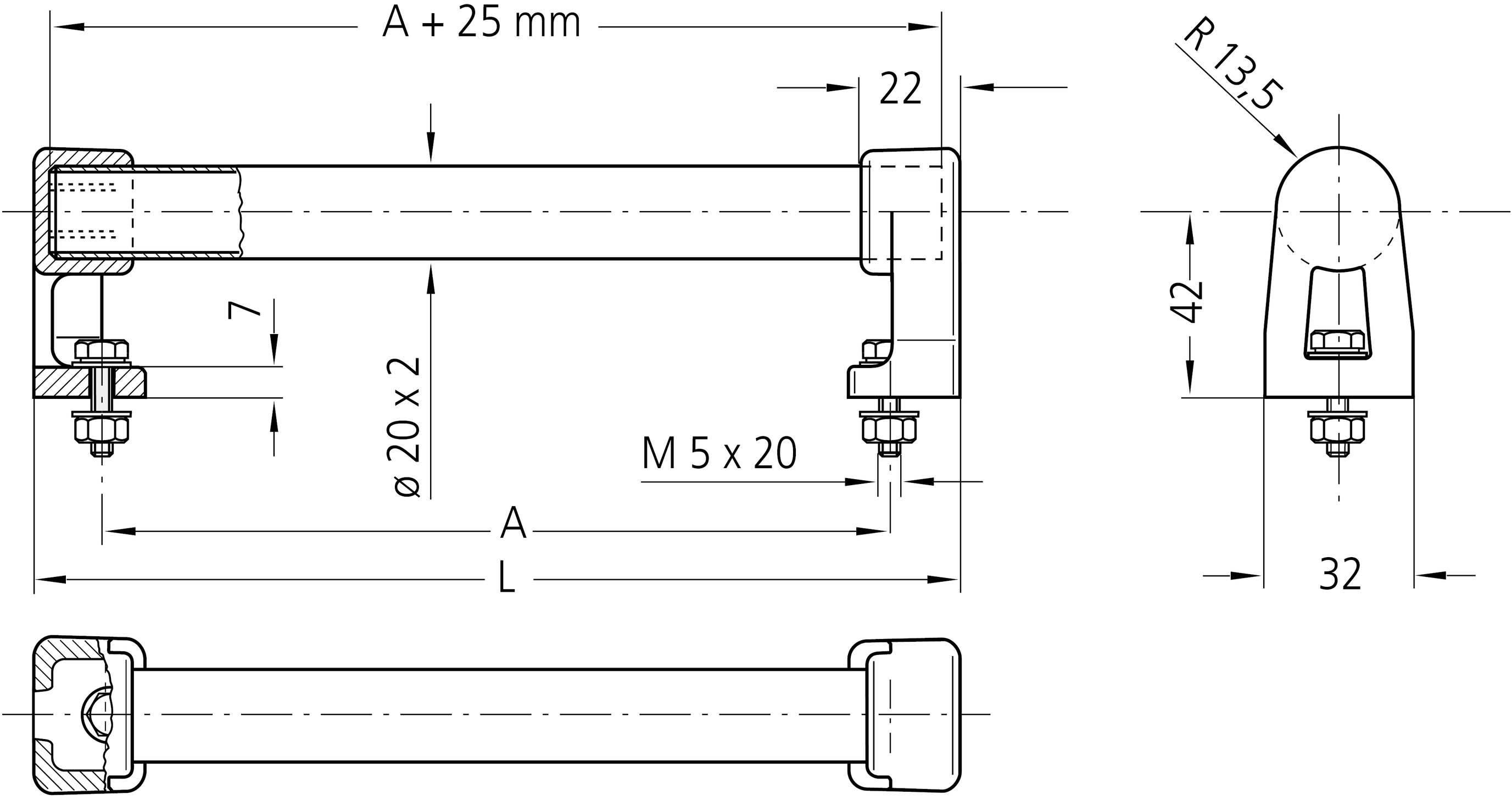

Technický výkres kliky s kótami. Zobrazuje boční a čelní pohled s rozměry a konstrukčními detaily.

1/2

Ilustrační obrázek

Kategorie produktu

přístrojová rukojeť

Materiál

hliník

Rozm.

(d x š x v) 434 x 20 x 55.5 mm

Šířka

20 mm

55.5 mm

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 2 ks)

Celková cena (1 445,00 Kč / kus)

1 445,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Rohde rukojeť pro stroje, skládací, vč. Příslušenství Upevňovací materiál

Sada 2 ks

Technické parametry

Varianta provádění: A
Povrchová úprava: Eloxovaná
Materiál (materiál): AlMgsi 0.5, PA6
Barva výrobce: Černé rameno černé na stehno, stříbrné
Způsob upevnění: Kulatý otvor c
Výrobní název: RR-20
Typ rukojeti (série): Série rukojetí RR
Průměr otvoru: M5

Rozm.: (d x š x v) 434 x 20 x 55.5 mm

Kategorie produktu: přístrojová rukojeť

Materiál: hliník

Šířka: 20 mm

V: 55.5 mm

Délka: 434 mm

Rozestup děr: 400 mm

Barva: černá
stříbrná

Obsah: 2 ks

Ø otvoru: 5 mm

Max. nosnost: 1000 N

Typ: RR-20.400.62

Varianty(Veškeré ceny jsou vč. DPH)

Rozm.

Materiál

Rohde EB-15.R150.33 přístrojová rukojeť (d x š x v) 165 x 15 x 58 mm 1 ks

Objednací číslo:2343518

Brzy k dispozici

Conrad Electronic

(d x š x v) 165 x 15 x 58 mm

ocel

Min.: 1

Násobky: 1

2 965,00 Kč^*

Rohde EB-15.R200.33 přístrojová rukojeť (d x š x v) 215 x 15 x 58 mm 1 ks

Objednací číslo:2343519

Brzy k dispozici

Conrad Electronic

(d x š x v) 215 x 15 x 58 mm

ocel

Min.: 1

Násobky: 1

3 095,00 Kč^*

Rohde EB-15.R250.33 přístrojová rukojeť (d x š x v) 265 x 15 x 58 mm 1 ks

Objednací číslo:2343520

Brzy k dispozici

Conrad Electronic

(d x š x v) 265 x 15 x 58 mm

ocel

Min.: 1

Násobky: 1

3 095,00 Kč^*

Rohde EB-20.F200.33 přístrojová rukojeť (d x š x v) 220 x 20 x 75 mm 1 ks

Objednací číslo:2343521

Brzy k dispozici

Conrad Electronic

(d x š x v) 220 x 20 x 75 mm

ocel

Min.: 1

Násobky: 1

3 995,00 Kč^*

Rohde EB-20.F250.33 přístrojová rukojeť (d x š x v) 270 x 20 x 75 mm 1 ks

Objednací číslo:2343522

Brzy k dispozici

Conrad Electronic

(d x š x v) 270 x 20 x 75 mm

ocel

Min.: 1

Násobky: 1

4 125,00 Kč^*

Rohde EB-20.F300.33 přístrojová rukojeť (d x š x v) 320 x 20 x 75 mm 1 ks

Objednací číslo:2343523

Brzy k dispozici

Conrad Electronic

(d x š x v) 320 x 20 x 75 mm

ocel

Min.: 1

Násobky: 1

4 255,00 Kč^*

Rohde EB-20.R200.33 přístrojová rukojeť (d x š x v) 220 x 20 x 75 mm 1 ks

Objednací číslo:2343524

Brzy k dispozici

Conrad Electronic

(d x š x v) 220 x 20 x 75 mm

ocel

Min.: 1

Násobky: 1

3 225,00 Kč^*

Rohde EB-20.R250.33 přístrojová rukojeť (d x š x v) 270 x 20 x 75 mm 1 ks

Objednací číslo:2343525

Brzy k dispozici

Conrad Electronic

(d x š x v) 270 x 20 x 75 mm

ocel

Min.: 1

Násobky: 1

3 355,00 Kč^*

Rohde EB-20.R300.33 přístrojová rukojeť (d x š x v) 320 x 20 x 75 mm 1 ks

Objednací číslo:2343526

Brzy k dispozici

Conrad Electronic

(d x š x v) 320 x 20 x 75 mm

ocel

Min.: 1

Násobky: 1

3 479,00 Kč^*

Rohde M1-20.R200.11 přístrojová rukojeť stříbrná (d x š x v) 220 x 20 x 70 mm 2 ks

Objednací číslo:2343808

Brzy k dispozici

Conrad Electronic

(d x š x v) 220 x 20 x 70 mm

hliník

Min.: 1

Násobky: 1

2 269,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 2344206 Rohde RR-20.400.62 přístrojová rukojeť černá, stříbrná (d x š x v) 434 x 20 x 55.5 mm 2 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2344206 Rohde RR-20.400.62 přístrojová rukojeť černá, stříbrná (d x š x v) 434 x 20 x 55.5 mm 2 ks

Popis

Tato Rohde-GriffSerie in
2 z vodicích velikostí jsou IM
výstavba strojů a zařízení
Univerzální využití
Varianta RR-30.a s AB -
Zahnuté ložiskový čep
Vhodné také pro použití
Dvojité dveře.

Materiál:
Horní úchyt rukojeti -
Zatížitelný polyamid PA 6, vyztužený skleněnými kuličkami,
černá, podobně
RAL 9005, polomatná, s Fein -
struktura. Trubky
Hliník, AIMgSi 0,5.
Konstruktivní výhody:
Úchyt je vydržen v rukojeti
Oblast použití 4 upínacích můstků.
Tyto změny mají za následek
Přesné usazení
Provedení a:
Broušené spojovací trubky
eloxovaná přírodní barva.
Provedení B:
Spojovací trubice s drážkovaným
Plastový potah.
Provedení C:
Spojovací trubka černá
ge práškový s jemnou strukturou

Tento text byl přeložen strojově.
