Name: Rohde F3-60.304.04 řídítka černá (d x š x v) 304.1 x 10 x 21.5 mm 6 ks
Brand: Rohde
SKU: 2343644
Availability: BackOrder

Černý kovový obdélníkový klip s hladkým, lesklým povrchem. Používá se k upevňování dokumentů.

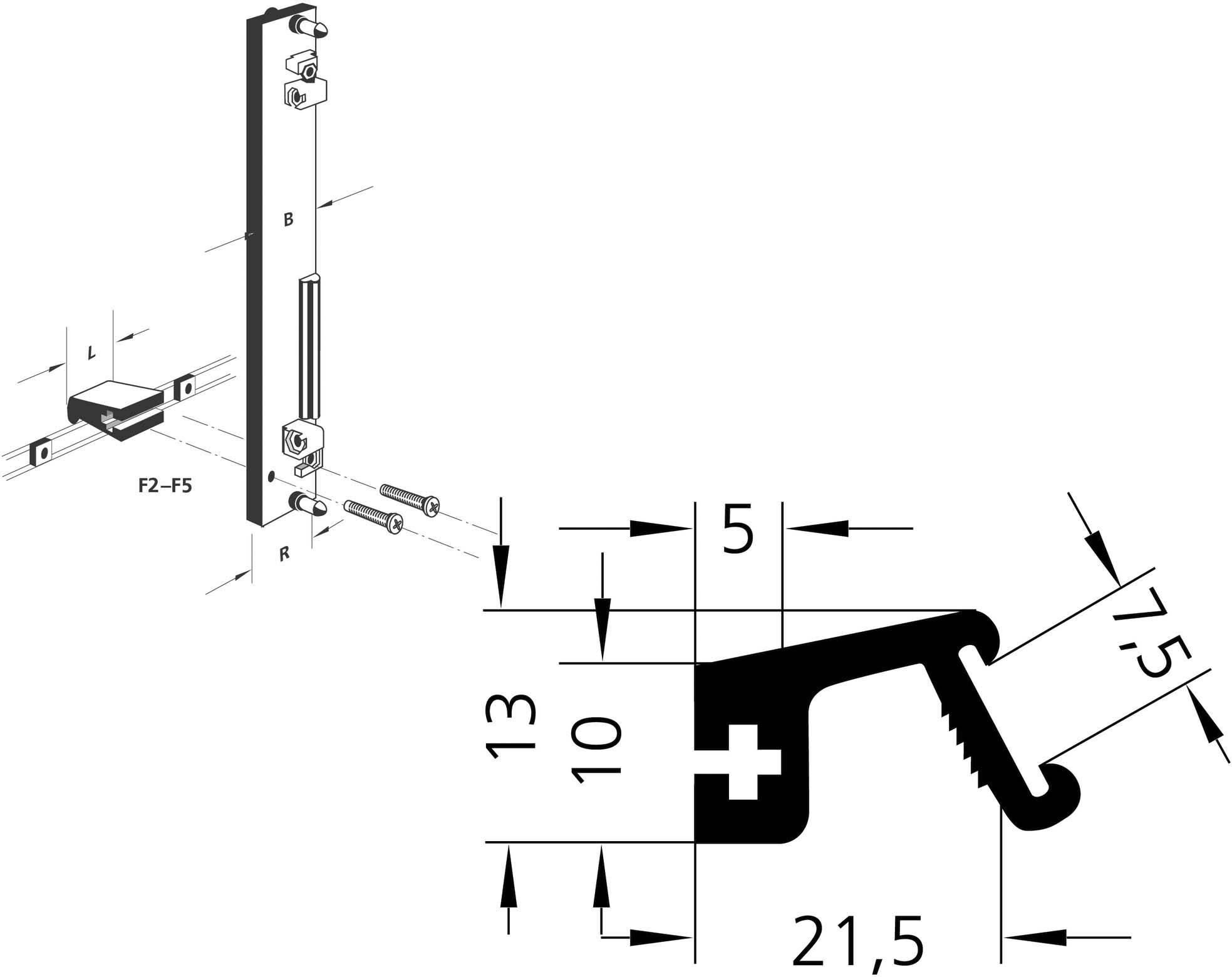

Konstrukční výkres mechanismu uzávěru s rozměry. Zobrazuje boční a příčný řez se specifickými rozměry. Důležité pro montáž a pochopení funkce.

1/2

Ilustrační obrázek

Kategorie produktu

řídítka

Materiál

hliník

Rozm.

(d x š x v) 304.1 x 10 x 21.5 mm

Šířka

10 mm

21.5 mm

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 6 ks)

Celková cena (1 362,81 Kč / kus)

1 362,81 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Hadková lišta Rohde z hliníku

Sada 6 ks

Technické parametry

Povrchová úprava: Eloxovaná
Materiál (materiál): AlMgSi 0.5
Barva výrobce: Černá
Metoda upevnění: Vnitřní závit
Výrobní název: F3-60
Typ rukojeti (série): Montážní lišta pro čelní panel F
Průměr otvoru: M2,5

Rozm.: (d x š x v) 304.1 x 10 x 21.5 mm

Kategorie produktu: řídítka

Materiál: hliník

Šířka: 10 mm

V: 21.5 mm

Délka: 304.1 mm

Barva: černá

Obsah: 6 ks

Ø otvoru: 2.5 mm

Max. nosnost: 100 N

Typ: F3-60.304.04

Varianty(Všechny ceny jsou bez DPH.)

Barva

Rozm.

Rohde F2-03.014.01 řídítka stříbrná (d x š x v) 14.6 x 10 x 15.5 mm 19 ks

Objednací číslo:2343603

Brzy k dispozici

Conrad Electronic

stříbrná

(d x š x v) 14.6 x 10 x 15.5 mm

Min.: 1

Násobky: 1

1 235,54 Kč^*

Rohde F2-03.014.04 řídítka černá (d x š x v) 14.6 x 10 x 15.5 mm 17 ks

Objednací číslo:2343604

Brzy k dispozici

Conrad Electronic

černá

(d x š x v) 14.6 x 10 x 15.5 mm

Min.: 1

Násobky: 1

1 235,54 Kč^*

Rohde F2-04.019.01 řídítka stříbrná (d x š x v) 19.7 x 10 x 15.5 mm 18 ks

Objednací číslo:2343605

Brzy k dispozici

Conrad Electronic

stříbrná

(d x š x v) 19.7 x 10 x 15.5 mm

Min.: 1

Násobky: 1

1 235,54 Kč^*

Rohde F2-04.019.04 řídítka černá (d x š x v) 19.7 x 10 x 15.5 mm 17 ks

Objednací číslo:2343606

Brzy k dispozici

Conrad Electronic

černá

(d x š x v) 19.7 x 10 x 15.5 mm

Min.: 1

Násobky: 1

1 235,54 Kč^*

Rohde F2-05.024.01 řídítka stříbrná (d x š x v) 24.8 x 10 x 15.5 mm 18 ks

Objednací číslo:2343607

Brzy k dispozici

Conrad Electronic

stříbrná

(d x š x v) 24.8 x 10 x 15.5 mm

Min.: 1

Násobky: 1

1 280,17 Kč^*

Rohde F2-05.024.04 řídítka černá (d x š x v) 24.8 x 10 x 15.5 mm 16 ks

Objednací číslo:2343608

Brzy k dispozici

Conrad Electronic

černá

(d x š x v) 24.8 x 10 x 15.5 mm

Min.: 1

Násobky: 1

1 280,17 Kč^*

Rohde F2-06.029.01 řídítka stříbrná (d x š x v) 29.9 x 10 x 15.5 mm 17 ks

Objednací číslo:2343609

Brzy k dispozici

Conrad Electronic

stříbrná

(d x š x v) 29.9 x 10 x 15.5 mm

Min.: 1

Násobky: 1

1 235,54 Kč^*

Rohde F2-06.029.04 řídítka černá (d x š x v) 29.9 x 10 x 15.5 mm 15 ks

Objednací číslo:2343610

Brzy k dispozici

Conrad Electronic

černá

(d x š x v) 29.9 x 10 x 15.5 mm

Min.: 1

Násobky: 1

1 235,54 Kč^*

Rohde F2-08.040.01 řídítka stříbrná (d x š x v) 40 x 10 x 15.5 mm 16 ks

Objednací číslo:2343611

Brzy k dispozici

Conrad Electronic

stříbrná

(d x š x v) 40 x 10 x 15.5 mm

Min.: 1

Násobky: 1

1 280,17 Kč^*

Rohde F2-08.040.04 řídítka černá (d x š x v) 40 x 10 x 15.5 mm 14 ks

Objednací číslo:2343612

Brzy k dispozici

Conrad Electronic

černá

(d x š x v) 40 x 10 x 15.5 mm

Min.: 1

Násobky: 1

1 235,54 Kč^*

Ke stažení

List technických údajů

List technických údajů 2343644 Rohde F3-60.304.04 řídítka černá (d x š x v) 304.1 x 10 x 21.5 mm 6 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2343644 Rohde F3-60.304.04 řídítka černá (d x š x v) 304.1 x 10 x 21.5 mm 6 ks

Popis

Univerzálně použitelné rukojeti
Pro přední desky s rastru
5,08 mm = 1 TE (jednotka dělení).

Materiál a povrch:
Hliníkový profil AIMgSi 0,5;
kluzné broušené, matované a
přírodní nebo černá
eloxovaná.
Pokyny pro montáž:
Všechny typy čelních panelů
F2-F5 mají křížový šroub
Pro M2,5
Hlavy šroubů podle DIN 933
Nebo matice podle DIN 439,
562 a 934, vhodné pro
Normované upevnění pomocí úhelníků.
