Radxa RA027G3 vývojová deska Vhodné pro (vývojové sady): Rock Pi, Raspberry Pi®

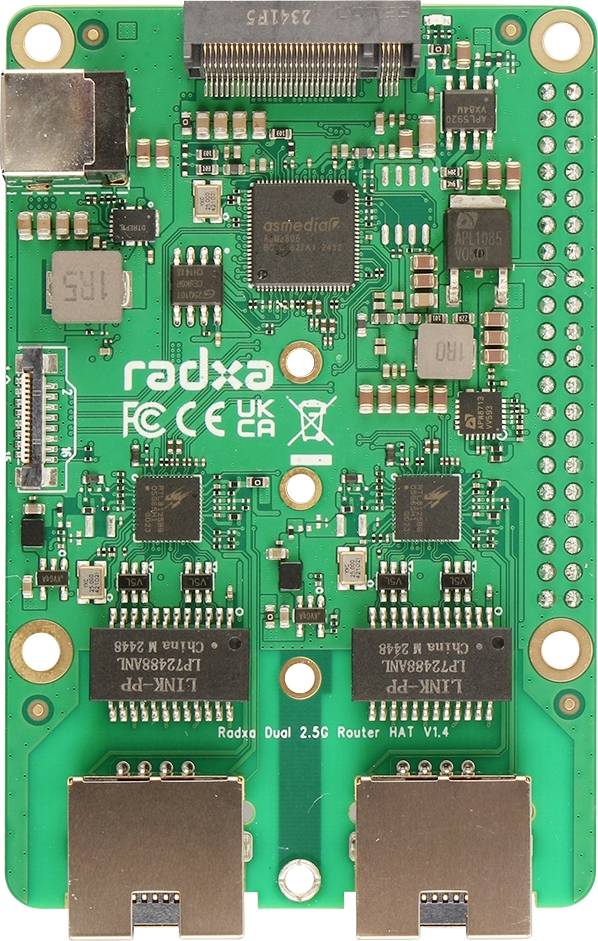

Deska plošných spojů routeru Radxa s různými elektronickými komponenty a konektory.

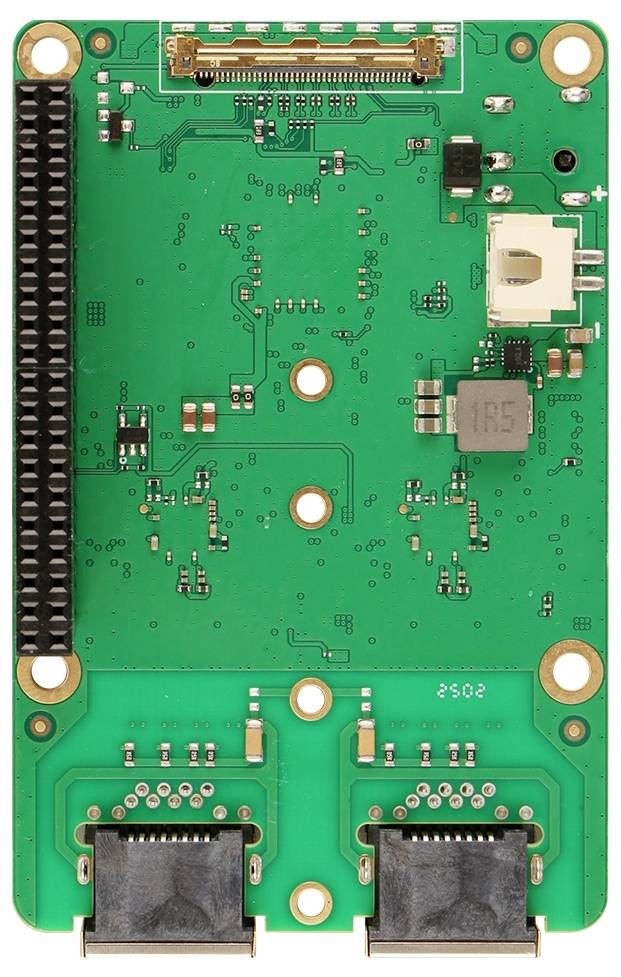

Deska plošných spojů s elektronickými komponenty a konektory, používaná pro sestavení počítačového systému nebo hardwarové aplikace.

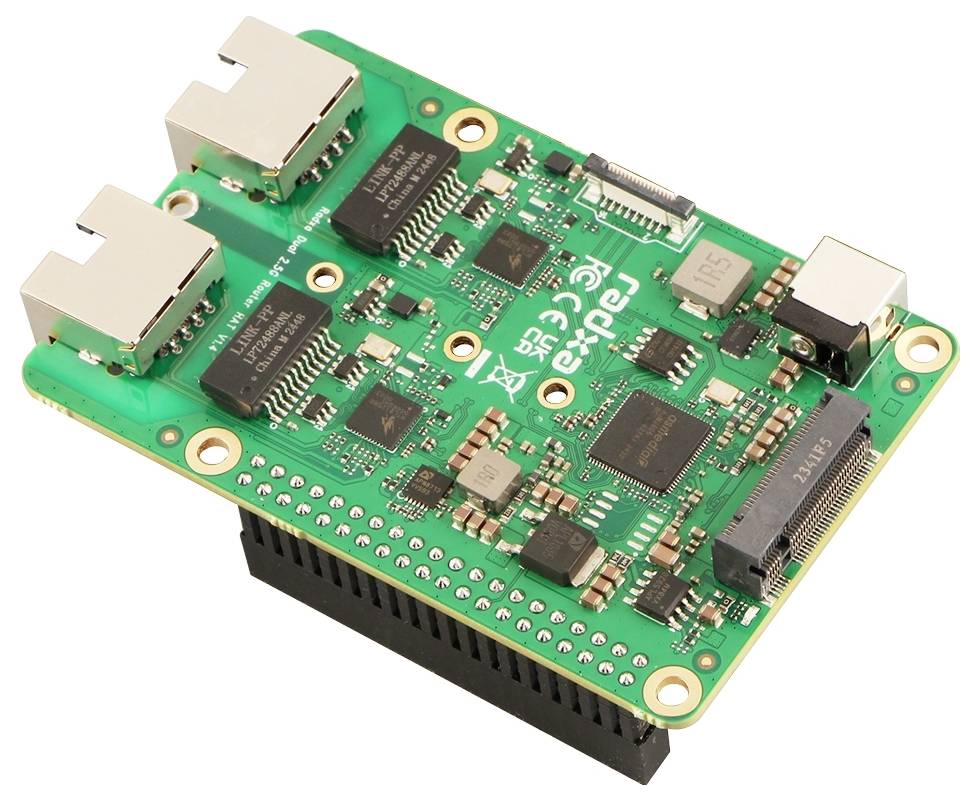

Zelená deska plošných spojů s různými elektronickými komponenty, včetně čipů a konektorů, umístěná na černém podstavci.

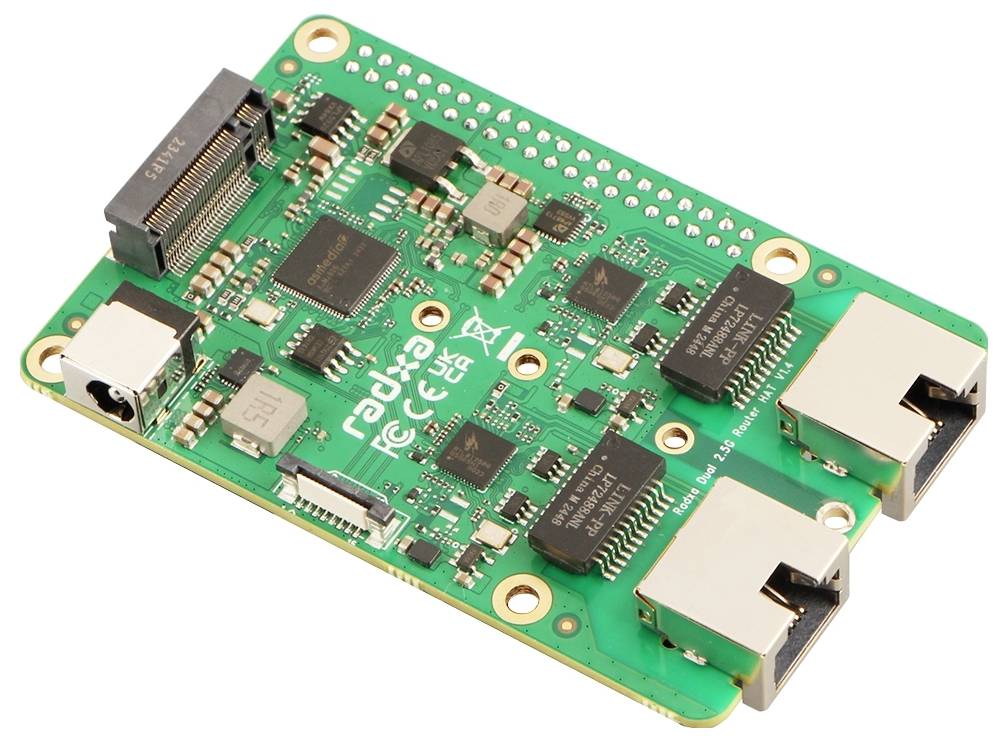

Zelená deska plošných spojů s několika černými čipy, bílými konektory a bílým nápisem 'radxa'.

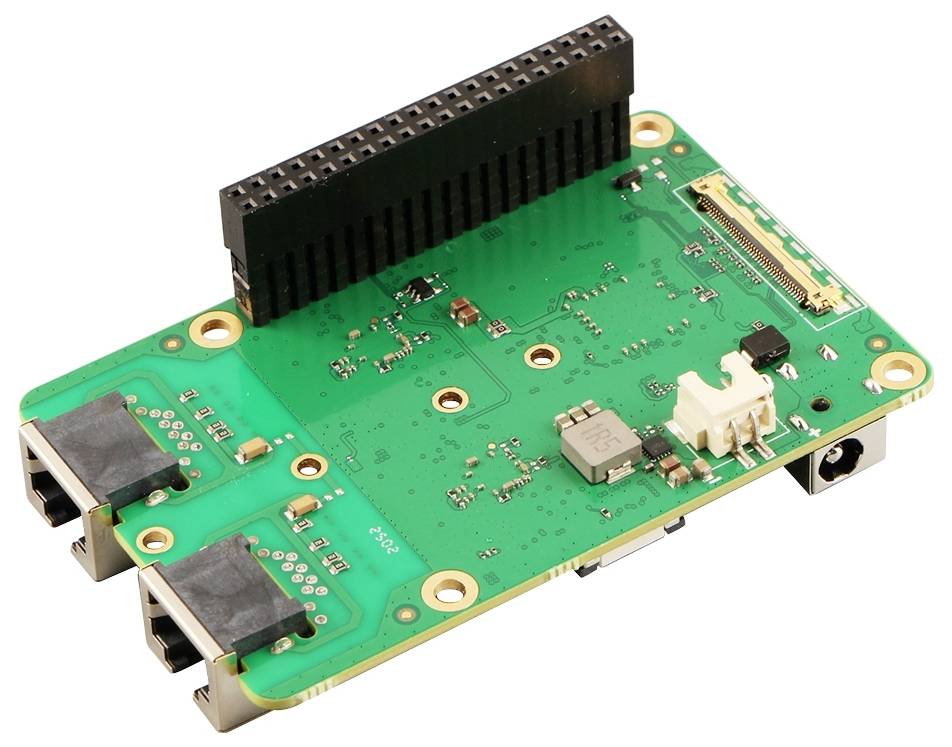

Zelená elektronická deska s několika konektory a komponenty.

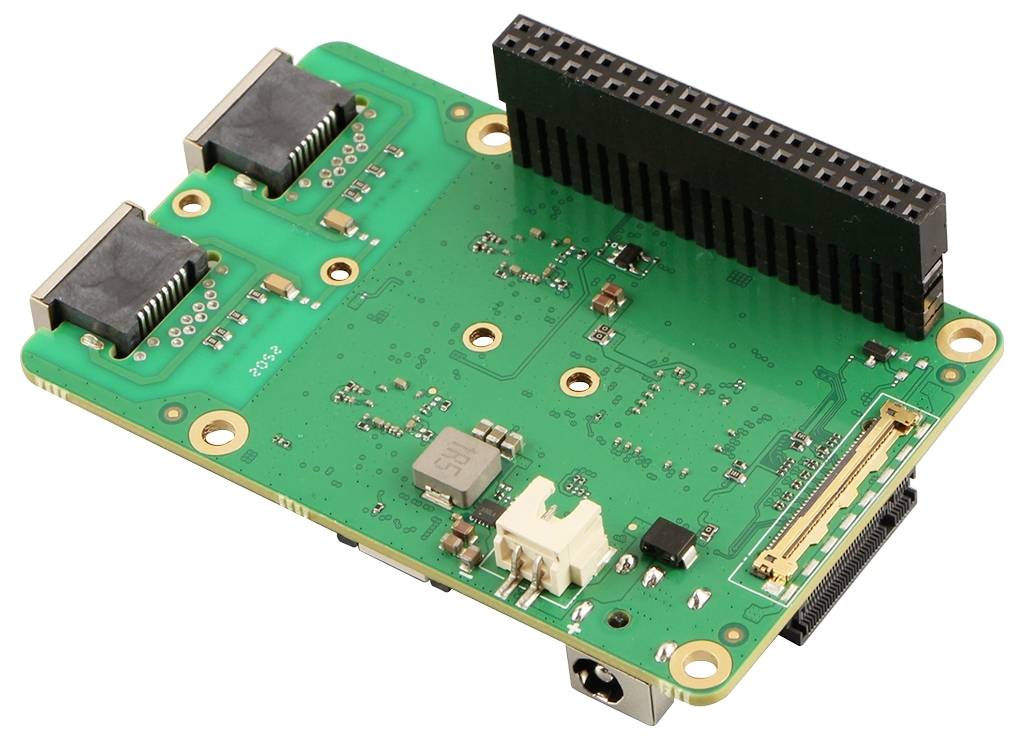

Zelená deska plošných spojů s několika konektory, včetně černého konektoru. Pravděpodobně příslušenství pro Raspberry Pi.

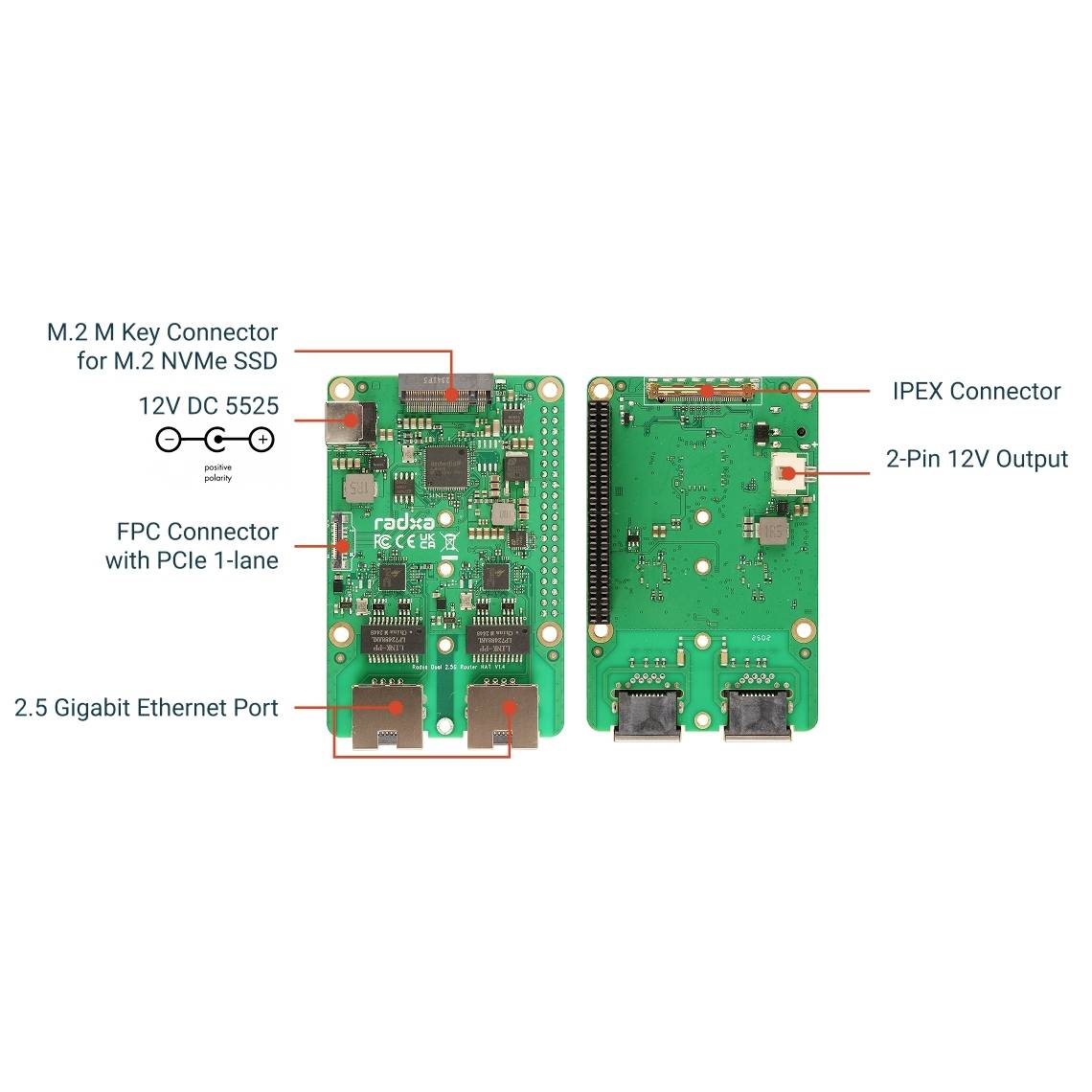

Elektronická deska s popisky: Konektor M.2 M Key pro NVMe SSD, 12V DC 5525, FPC konektor s rozhraním PCIe 1-lane, 2,5 Gigabitový ethernetový port, IPEX konektor, 2-pinový 12V výstup.

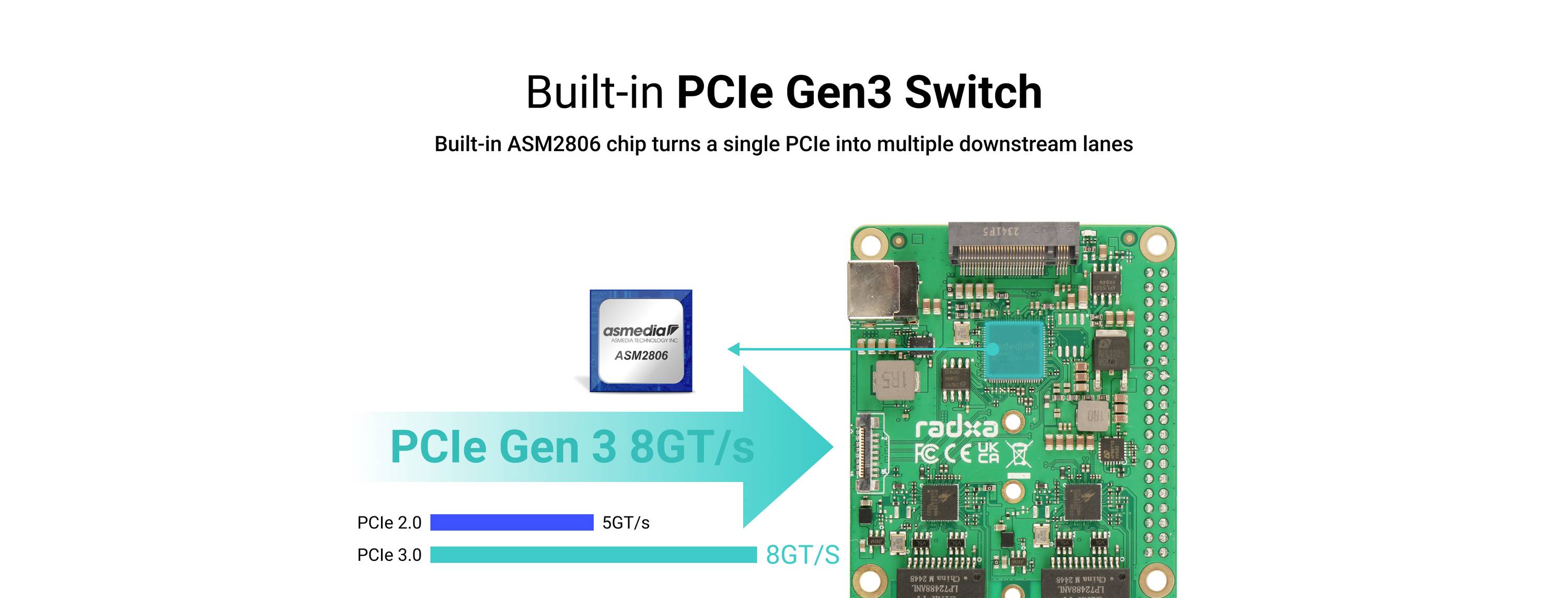

Deska 'Radxa Rock 5' s integrovaným PCIe Gen3 switchem. Zobrazuje čip ASM2806, který rozděluje PCIe na několik linek. Rychlost: 8 GT/s.

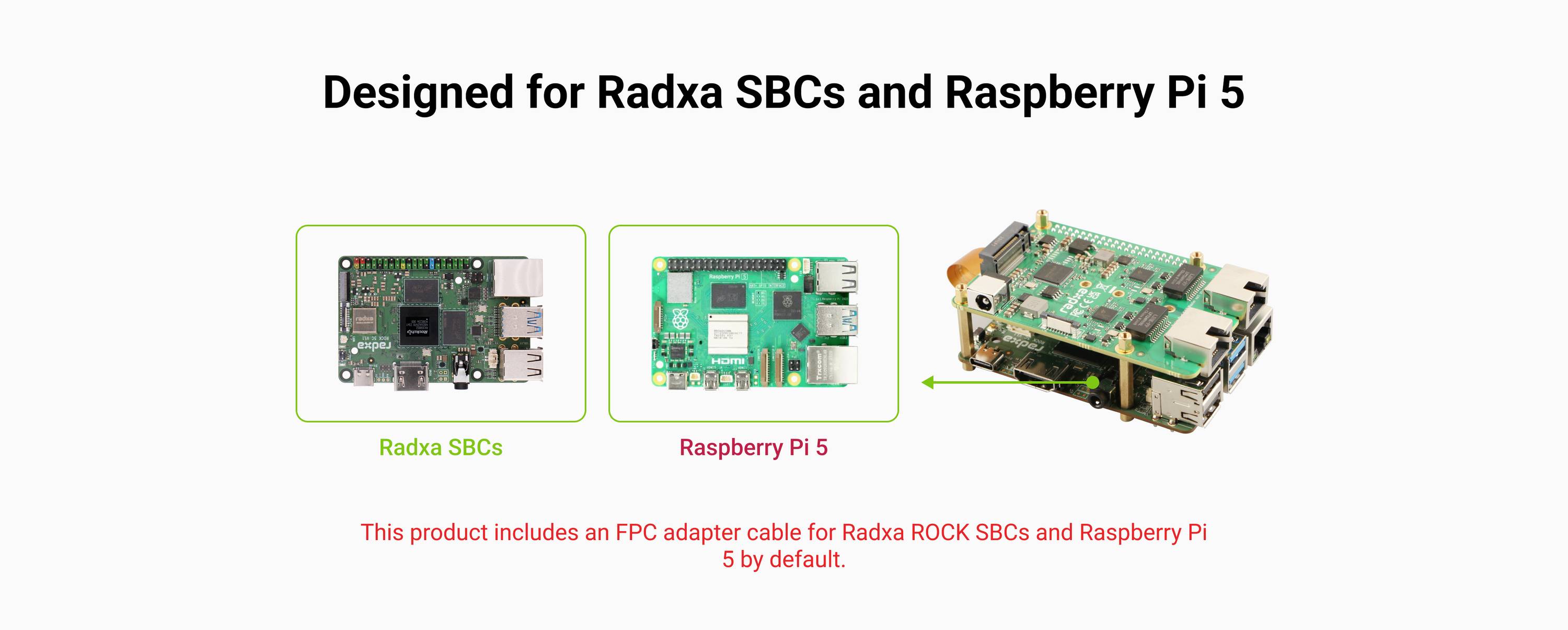

Navrženo pro jednodesková počítače Radxa a Raspberry Pi 5. Obrázek ukazuje dva jednodueskové počítače s popiskem: 'Radxa SBCs' a 'Raspberry Pi 5'. Text informuje: Produkt standardně obsahuje FPC adaptérový kabel.

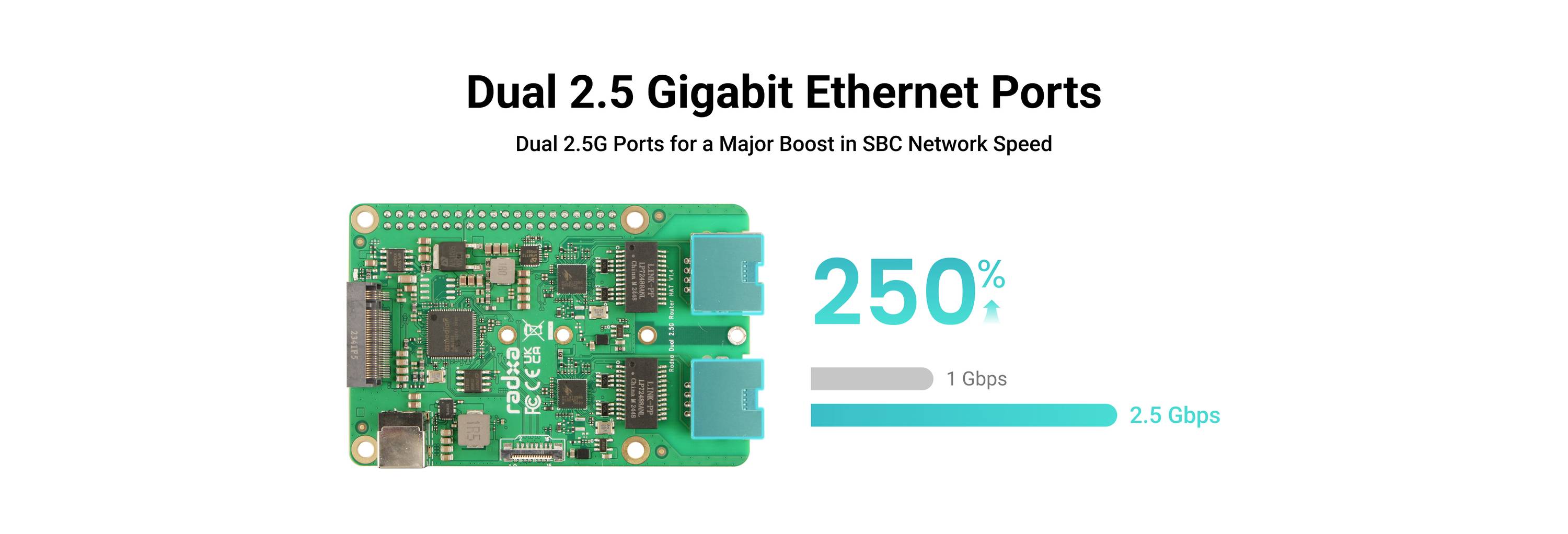

Hardwarový modul se dvěma 2,5gigabitovými ethernetovými porty pro vyšší síťovou rychlost. Sloupcový graf znázorňuje 2,5 Gb/s jako 250 % z 1 Gb/s.

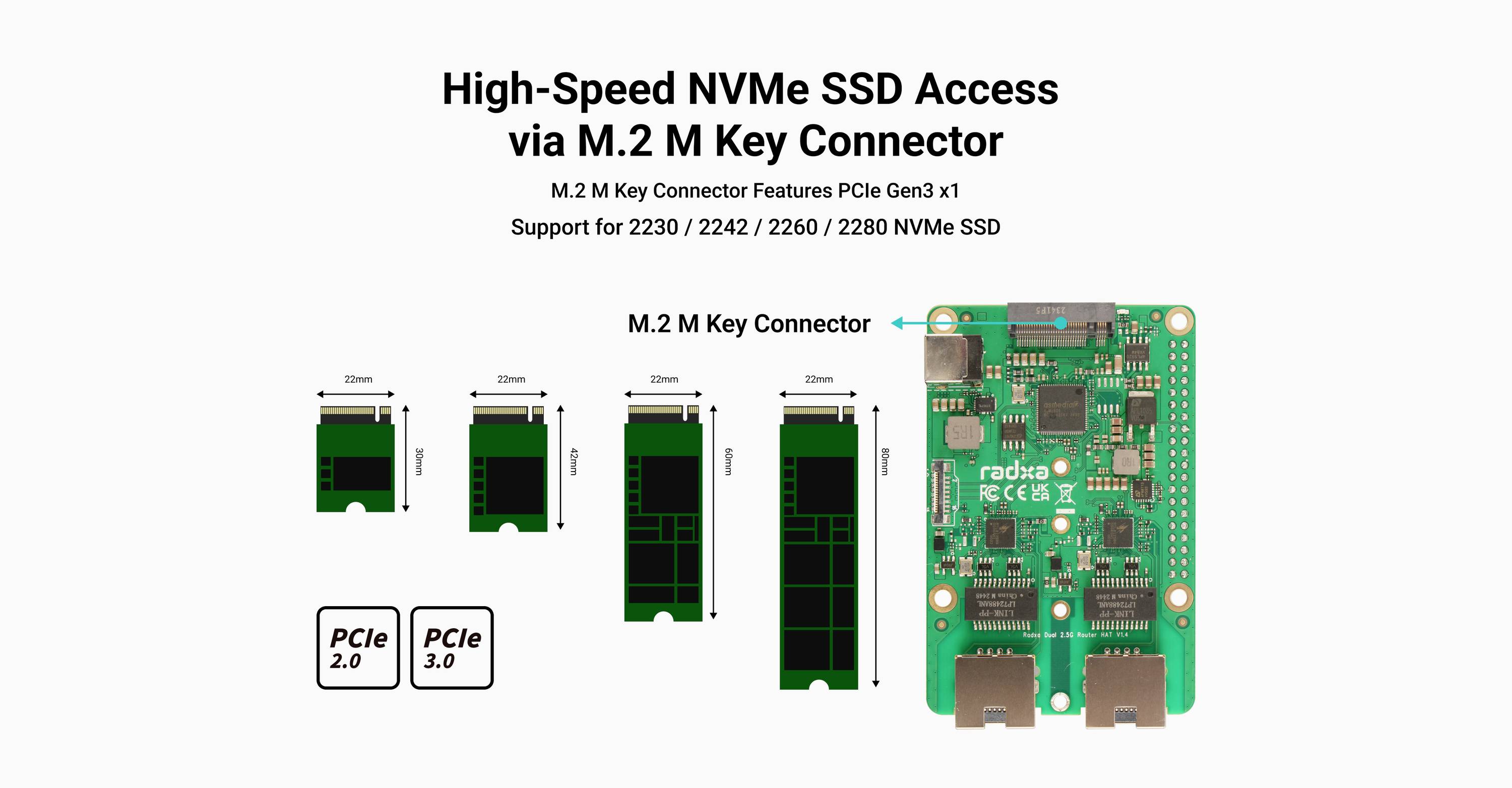

Zobrazení přístupu k vysokorychlostnímu NVMe SSD přes M.2 M Key konektor. Kompatibilní s PCIe Gen3 x1 pro formáty 2230, 2242, 2260, 2280.

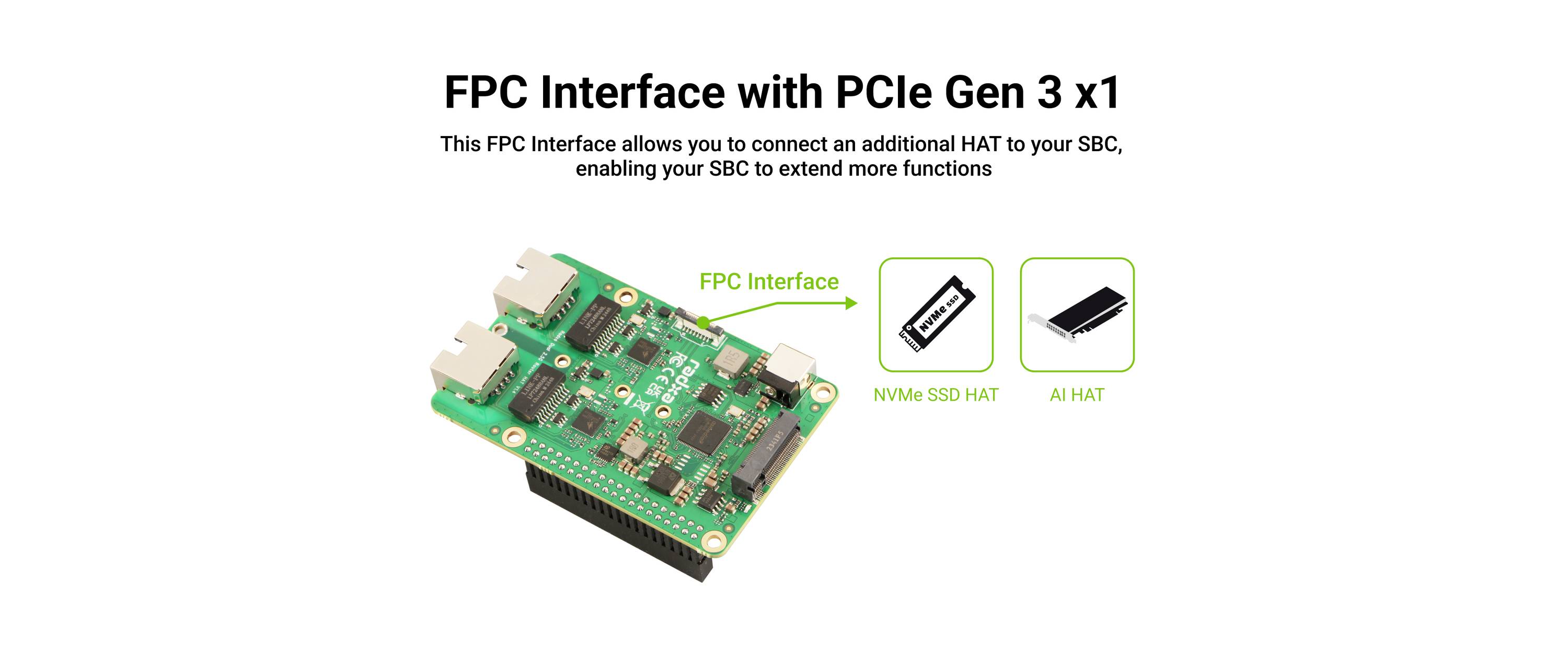

FPC rozhraní s PCIe Gen 3 x1 pro rozšíření funkcí SBC; zobrazeny jsou moduly M.2 SSD HAT a AI HAT jako rozšiřující moduly.

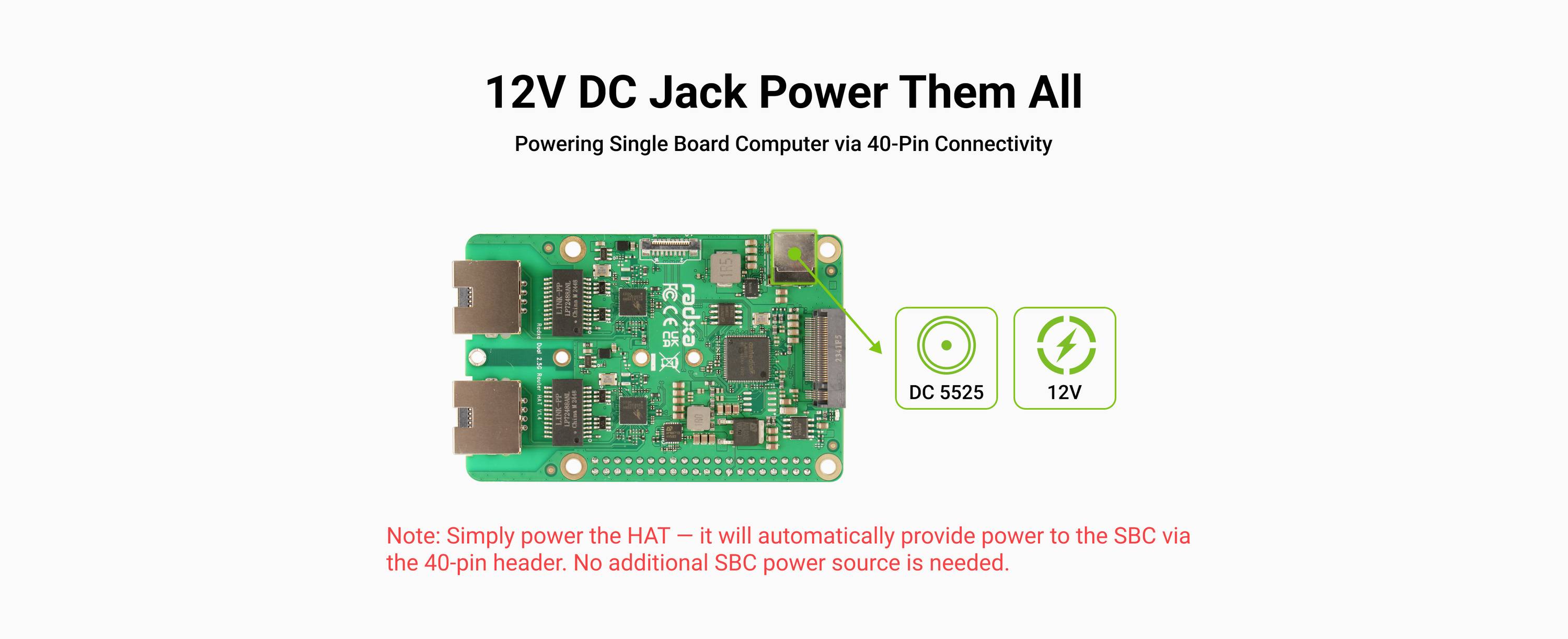

'12V DC Jack Napájej je všechny'. Deska plošných spojů pro napájení jednoho jednodeskového počítače (SBC) prostřednictvím 40-pinového konektoru. Poznámka: HAT automaticky napájí SBC.

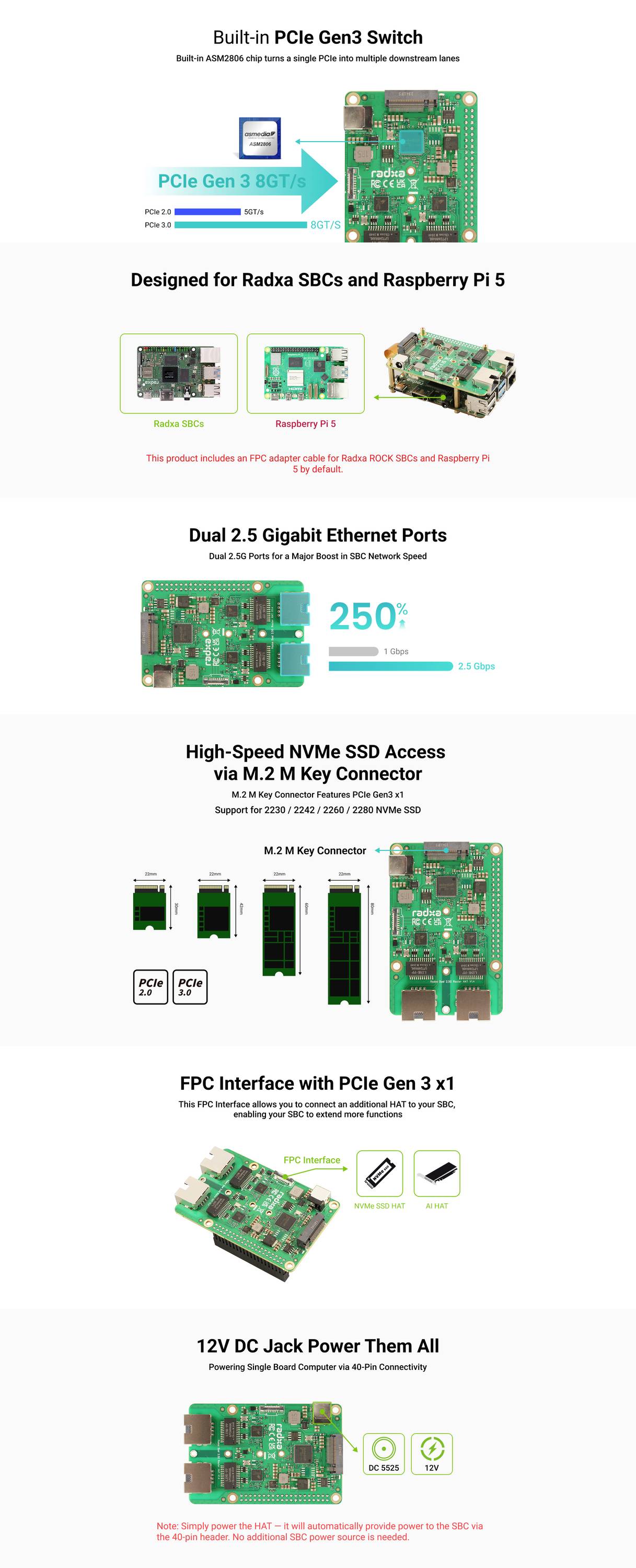

Rozšiřující karta s PCIe Gen3 přepínačem, kompatibilní s Radxa SBC a Raspberry Pi 5. Nabízí dual 2,5G Ethernet, přístup k NVMe SSD, FPC rozhraní a 12V DC napájení.

1/14

Datasheety: (PDF)

Doručení: Út 29. 9.

154 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 404,13 Kč / kus)

1 404,13 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Radxa Dual 2.5G router MÁ rozšíření All-in-One sítě a paměti pro SBCS

ASM2806 PCIe3.0 Switch nabízí až 8 GB GB/sperlane
40 připojení IPEX podporuje schopnost Uplink až PCIeGen32-Lane
Adaptér IPEX / FPC je kvůli Raspberry Pi a jiným hardwarovým omezením SBC omezen na kanál PCIe1
Dva 2,5G ethernetové porty pro vysokorychlostní sítě
S.2M Key konektor podporuje NVMe SSD disky
FPC připojení s PCIe1-Lane pro další rozšíření

Technické parametry

Vhodné pro: ROCK Pi a Raspberry Pi 5

Kategorie produktu: vývojová deska

Vhodný pro: Raspberry Pi® 5 B

Vhodné pro: Rock Pi
Raspberry Pi®

Ke stažení

List technických údajů

List technických údajů 3410159 Radxa RA027G3 vývojová deska Vhodné pro (vývojové sady): Rock Pi, Raspberry Pi®

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3410159 Radxa RA027G3 vývojová deska Vhodné pro (vývojové sady): Rock Pi, Raspberry Pi®

Popis

Radxa Dual 2.5G router MÁ výkonnou rozšiřující kartu, která byla vyvinuta speciálně pro Radxa SBCS a Raspberry Pi 5.

Ten výrazně zlepšuje funkce sítě a paměti díky integrovanému čipu PCIe Gen3 Switch, který rozšiřuje jedno PCIe rozhraní na více podhledových portů:

Dva ethernetové porty 2,5 GbE, které jsou provozovány kontroléry RTL8125BG
Slot pro NVMe SSD disky M.2 s klíčem M.
FPC připojení se signály PCIe pro další rozšíření

Je vybaven 440P Ipex konektorem s PCIe Gen3 2-Lane, i když dodávaná adaptérová karta využívá pouze 1-Lane z důvodu omezení kompatibilního SBCS.

Díky své mimořádné šířce pásma, možnostem ukládání a rozšíření je Router Radxa Dual 2.5G ideal ideální pro instalaci síťových zařízení, platforem Edge-Computing a vestavěných systémů.

Tento text byl přeložen strojově.

Obsah balení

Router Radxa Dual 2.5G
Chladič 9 × 9 × 5 mm pro chlazení čipů PCIe
CM2 × 4 × 5 šroubů pro montáž SSD
M2 × 7 + 3 měděný sloup pro podporu SSD
M2,5 x 20 měděný sloup, M2,5 × 5+3 měděný sloup a CM2,5 × 4 šroubů pro instalační účely
Adaptérový kabel Ipex na FPC
