Proporcionální výstupní regulátor elektronické zátěžové relé série MCPC 50 A 180 - 280 V/AC Crydom 1 ks

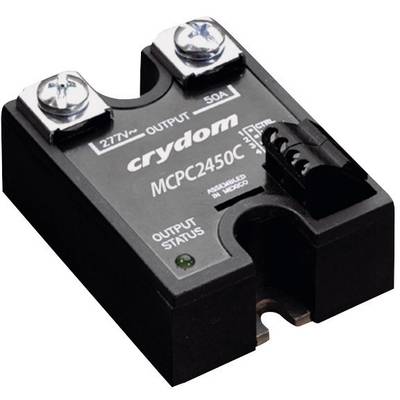

Polovodičové relé Crydom MCPC2450 s přípojkami a šrouby, určené pro elektronické řízení elektrických zařízení.

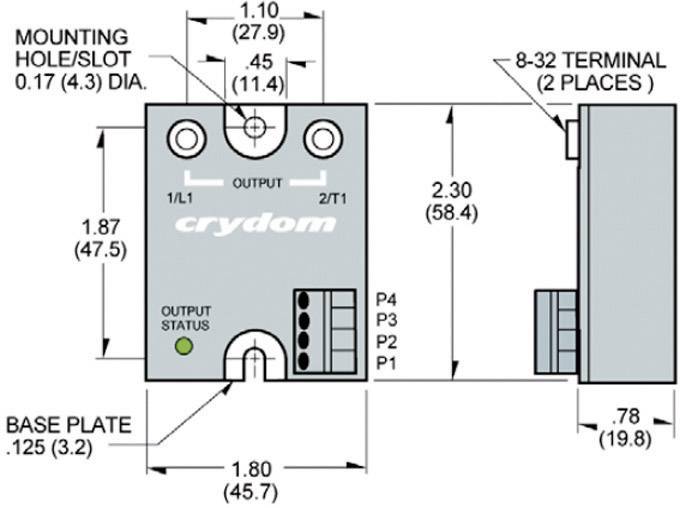

Obrázek ukazuje technický výkres elektrického relé s rozměry v palcích a milimetrech, svorkami a stavovou indikací.

1/2

Kategorie produktu

polovodičové relé

Řídicí napětí (min.)

0 V/DC

Řídicí napětí (max.)

10 V/DC

Spínací napětí (max.)

280 V/AC

Zatěžovací proud

50 A

Datasheety: (PDF)

Doručení: St 22. 7.

9 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 179,00 Kč / kus)

5 179,00 Kč

Včetně DPH.

Doprava zdarma

Už jen 9 Ks skladem!

Nahlásit právní incident

Technické parametry

Kategorie produktu: polovodičové relé

Typ: MCPC2450C

Řídicí napětí (min.): 0 V/DC

Řídicí napětí (max.): 10 V/DC

Rozsah řídicího napětí: 0 - 10 V/DC

Rázový proud (max.): 625 A

Spínací napětí (min.): 180 V/AC

Spínací napětí (max.): 280 V/AC

Zatěžovací proud: 50 A

Min. teplota: -20 °C

Max. teplota: +80 °C

Šířka: 45.7 mm

V: 23 mm

Délka: 58.4 mm

Obsah: 1 ks

Provedení: Proporcionální,

Spínací napětí: 180 - 280 V/AC

Typ: MCPC2450C,

Teplota prostředí: -20 - +80 °C

Proud při zatížení: 50 A

Provozní napětí: 8 - 32 V/DC

Ke stažení

List technických údajů

List technických údajů 505213 Proporcionální výstupní regulátor elektronické zátěžové relé série MCPC 50 A 180 - 280 V/AC Crydom 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 505213 Proporcionální výstupní regulátor elektronické zátěžové relé série MCPC 50 A 180 - 280 V/AC Crydom 1 ks

Popis

Zátěžová relé série MC založená na mikroprocesoru umožňují ovládání části výkonu do AC zátěže. Zátěžová relé série MCPC navíc disponují kontrolérem pro proporcionální ovládání výstupního výkonu na základě řízení fáze proudové sinusovky. Ovládání probíhá pomocí analogového signálu 0 - 10 V/DC. Opticky oddělený výstup SCR pro vysoké spínací zátěže v průmyslových aplikacích. Standardní průmyslové kulaté skříňky ve tvaru hokejového puku pro montáž na šasi nebo chladič.
