Name: Přístroj konektor na zadní stěnu 1409211 PRC 5-FT25-MC2,5-150 černá, modrá, šedá, hnědá, zelená, žlutá Phoenix Contact M
Brand: Phoenix Contact
SKU: 2209169
Availability: SoldOut

Černý, kulatý vícepólový konektor s pěti kontakty, propojený kabelovým svazkem s barevně kódovanými vodiči.

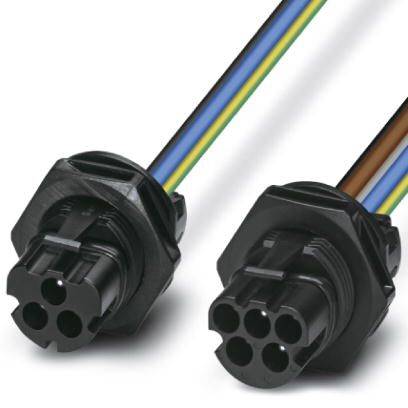

Dva černé kulaté konektory s barevnými kabely. Vlevo jsou žluto-zeleno-modré a vpravo hnědočerné kabely.

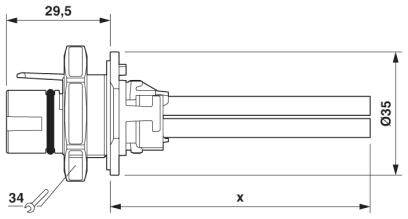

Technický výkres mechanické součásti s rozměry: délka 29,5 a průměr 35. Detailní pohled s označením 34.

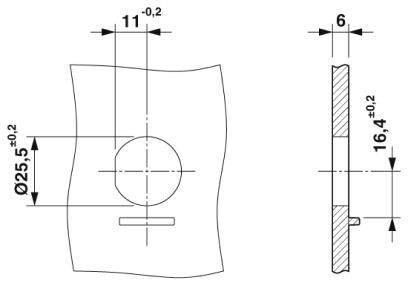

Technický výkres dílu s přesnými měřeními: průměr 25,5 ±0,2 mm, výška 16,4 ±0,2 mm, vzdálenosti 11 ±0,2 mm a 6 mm.

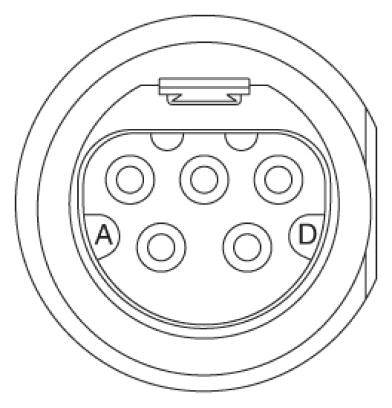

Schéma nabíjecího konektoru pro elektromobily s pěti kruhovými kontakty a dvěma obdélníkovými póly, označenými písmeny 'A' a 'D'.

1/5

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (3 355,00 Kč / kus)

3 355,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Materiál nosič kontaktu: PPE
Materiál těsnění: EPDM
Materiál: Silikon s O kroužkem
Materiál spojení: PPE
Verriegelungsart: po uzamčení
Počet zastrčení: 100
Vytažení: 175 N ± 50 N
Zástrčková síla 40 N ±10 N
Utahovací moment: 2,5 Nm ± 0,1 Nm (utahovací moment matice)
Velikost klíče přesuvné matice: 32 mm
Průměr žil včetně izolace: 3.65 mm ±0,15 mm

Typ: PRC 5-FT25-MC2,5-150

Kategorie produktu: kulatý konektor DIN

počet kontaktů: 5

: IP66
IP68
IP69K
IP65

Připojení: krimpované

Jmenovité napětí: 690 V/AC

Barva: černá
modrá
šedá
hnědá
zelená
žlutá

Průřez pro připojení: 2,5 mm²

Jmenovité napětí: 690 V

Jmenovitý proud: 24 A

Materiál pouzdra: PPE

Číslo výrobce: 1409211

Obsah: 10 ks

Materiál kontaktu: slitina mědi, pozlacená

Pólů: 5

Šířka: 35 mm

V: 35 mm

Délka: 29.5 mm

Provedení: kolíkový kontakt

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2209169 Přístroj konektor na zadní stěnu 1409211 PRC 5-FT25-MC2,5-150 černá, modrá, šedá, hnědá, zelená, žlutá Phoenix Contact M

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2209169 Přístroj konektor na zadní stěnu 1409211 PRC 5-FT25-MC2,5-150 černá, modrá, šedá, hnědá, zelená, žlutá Phoenix Contact M

Popis

Kulatý konektor (strana), konektory na zadní stěnu, materiál krytu: PPE, barva: černá, počet pólů: 5, průřez žíly max.: 2,5 mm², jmenovité napětí: 690 V AC, jmenovitý proud: 24 A, připojení: krimpované připojení, Typ kontaktu: kolík, délka kabelu: 150
