přepěťové relé Siemens 3RU2146-4HB0 1 ks

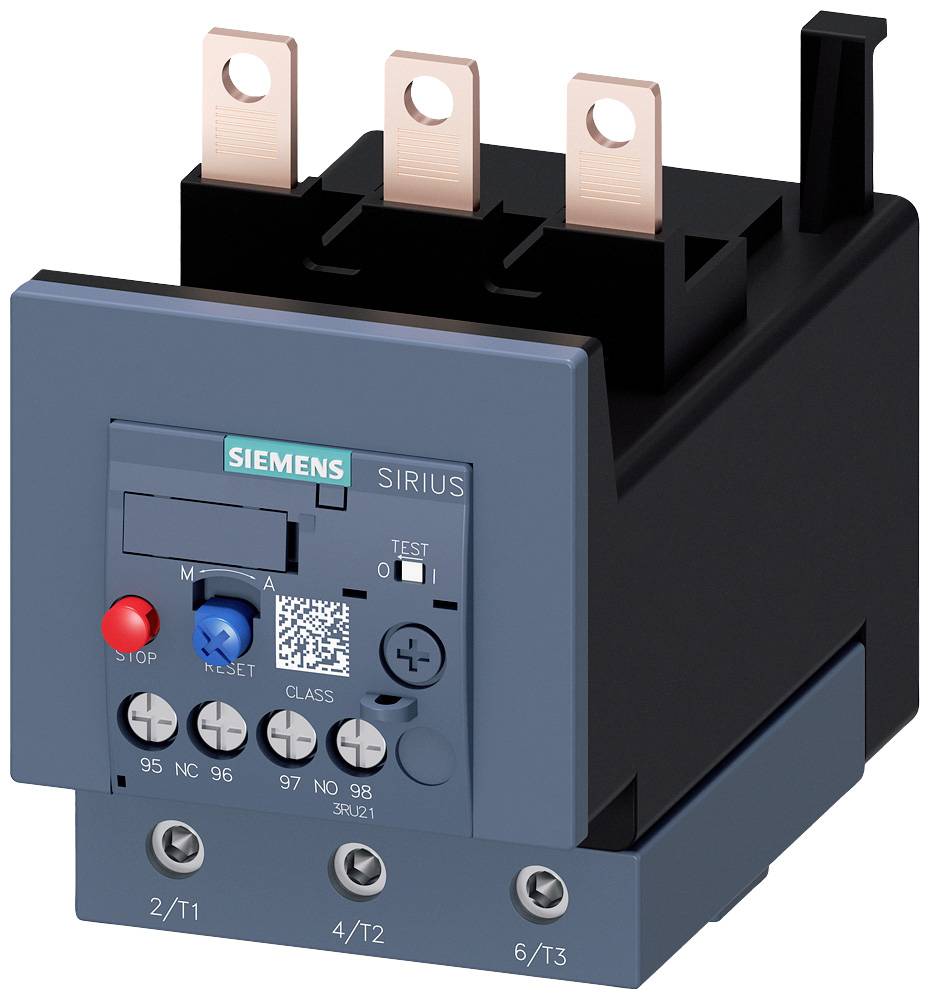

Siemens SIRIUS ochranné relé s ovládacími tlačítky a připojovacími svorkami. Vhodné pro řízení a ochranné aplikace v elektrických zařízeních.
Otevřená rozvodná skříň ukazuje několik elektrických komponent, kabeláže a pojistek uspořádaných v policích.
Obrázek schématu zapojení s komponenty tepelného nadproudového relé, včetně resetovacích tlačítek, tepelného nadproudového relé a příslušenství.

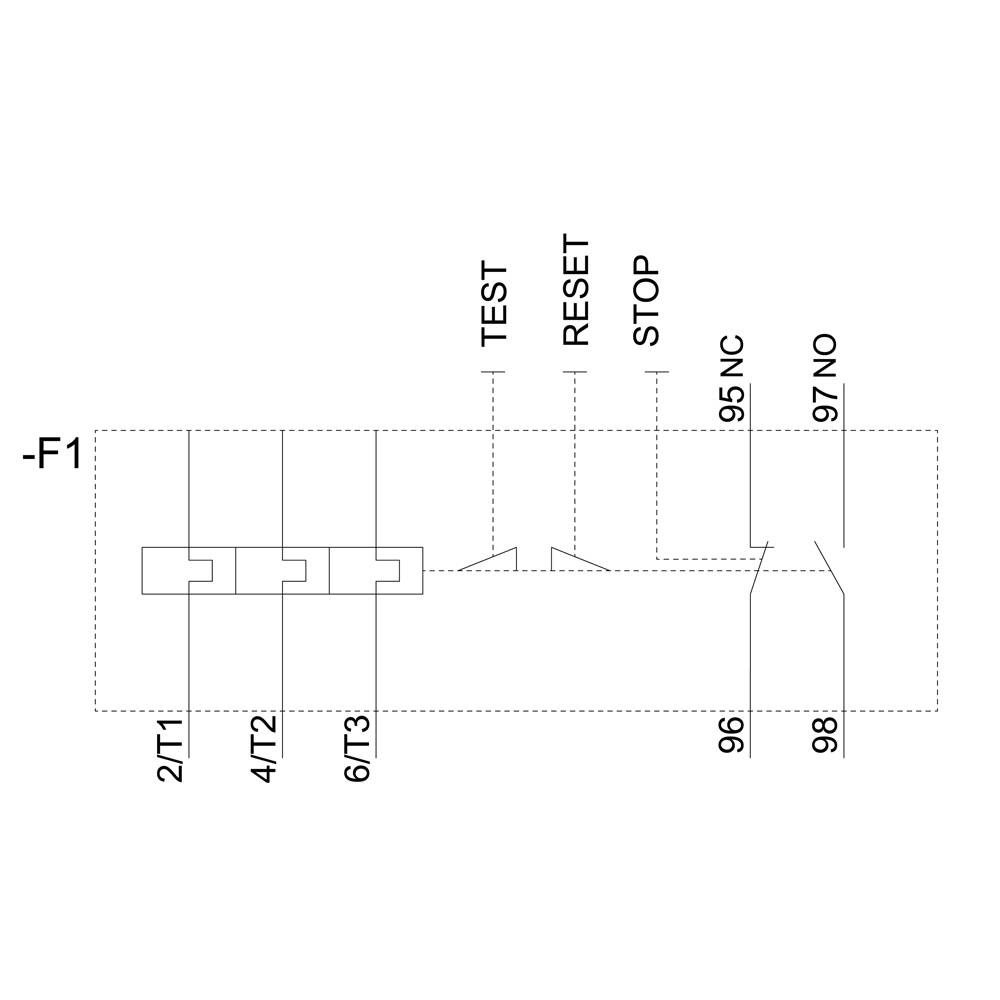

Schéma zapojení 'F1' zobrazuje svorky s označeními: 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95 NC, 97 NO, 96 a 98.

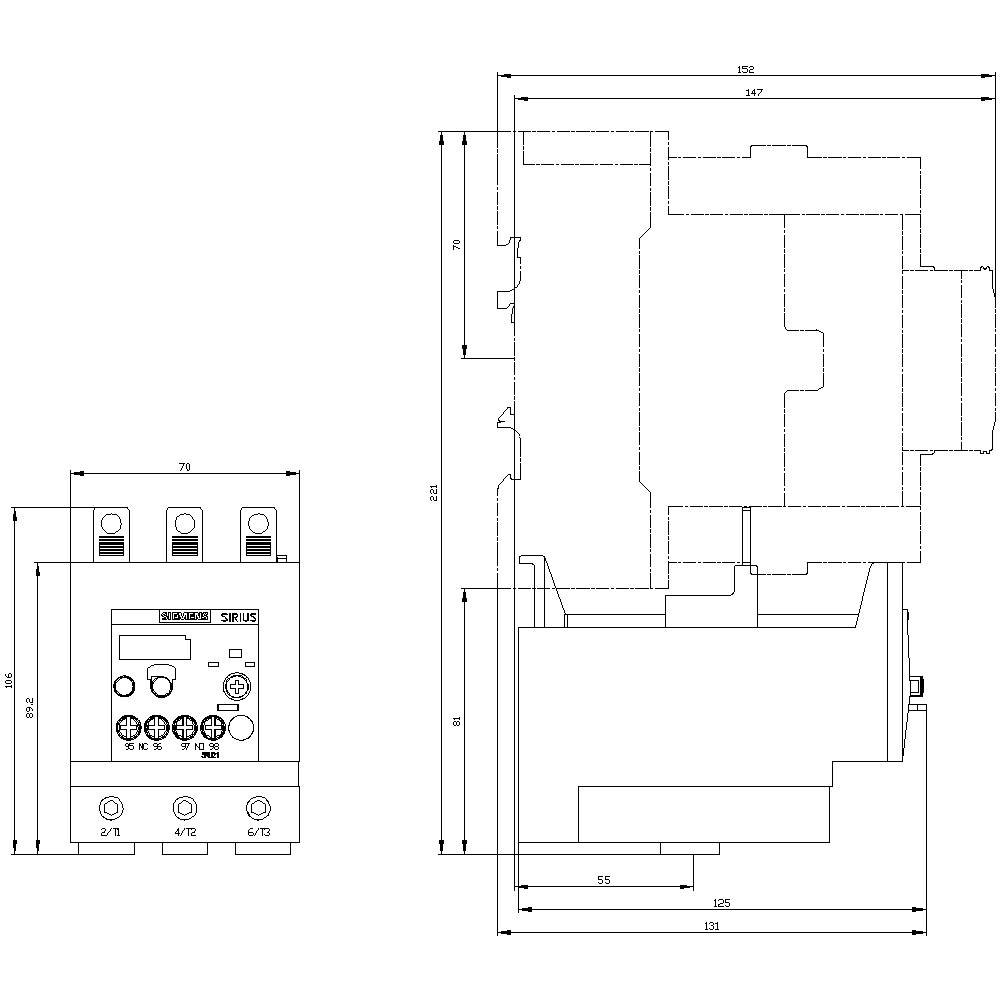

Technický výkres elektronického zařízení s čelními a bočními pohledy, rozměry v milimetrech a několika ovládacími tlačítky.
1/5
Ilustrační obrázek
Kategorie produktu
přepěťové relé
Funkce
přetížení
Typ
3RU2146-4HB0
Konstrukční velikost
S3
Vlastnosti
Přepínač auto/manuální
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Čt 5. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (3 073,55 Kč / kus)
3 073,55 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Bez DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

Kategorie produktu

přepěťové relé

Typ

3RU2146-4HB0

Konstrukční velikost

S3

Funkce

přetížení

Vlastnosti

Přepínač auto/manuální

Provozní napětí

690 V

Rozsah nastavení proudu (min.)

36 A

Rozsah nastavení proudu (max.)

50 A

Rozsah nastavení (proud)

36 - 50 A

Připojení

šroubovací

IP20

Min. teplota

-40 °C

Max. teplota

+70 °C

Šířka

70 mm

V

105 mm

Hloubka

125 mm

Rozm.

(š x v x h) 70 x 105 x 125 mm

Obsah

1 ks

AWG max.

1

AWG min.

10

Jmenovitý proud

50 A

Flexibilní průměr (max.)

50 mm²

Průřez flexibilní (min.)

2.5 mm²

Direct attachment

1

1

0

CLASS 10

Screw connection

1000 V

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 1749846 přepěťové relé Siemens 3RU2146-4HB0 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1749846 přepěťové relé Siemens 3RU2146-4HB0 1 ks

Popis

Relé 36 - 50 A přetížení pro ochranný velikost S3, Class 10 ochranný nástavec hlavní proudový obvod: šroubové Hilfsstromkreis: šroubové ruční automatický RESET termický přepěťového relé SIRIUS 3RU2 pro stromabhangigen ochrana spotřebičů se standardním alan chod proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení nebo výpadkem fáze. Tato řada je velice flexibilní a nenákladně. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici s různými možnostmi nastavení na Uberlastauslosers. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S00 až S3. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
