Name: přepěťové relé Siemens 3RU2136-4ED1 3RU21364ED1, 1 ks
Brand: Siemens
SKU: 1744896
Availability: BackOrder

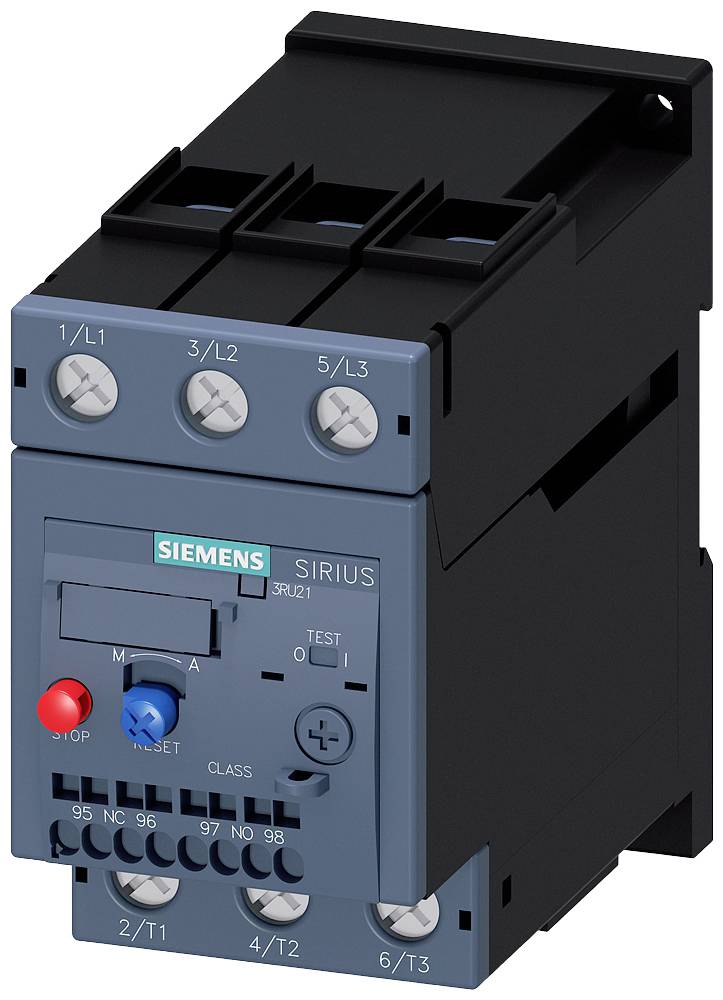

Modrý stykač Siemens, model Sirius 3RU21, s připojovacími body na horní a spodní straně.

Otevřená rozvodná skříň s několika řadami kabelů, pojistek a elektronických komponentů.

Přehled komponent elektroinstalace: nosné prvky, spouštěče, moduly a spínače; očíslované a propojené vodiči.

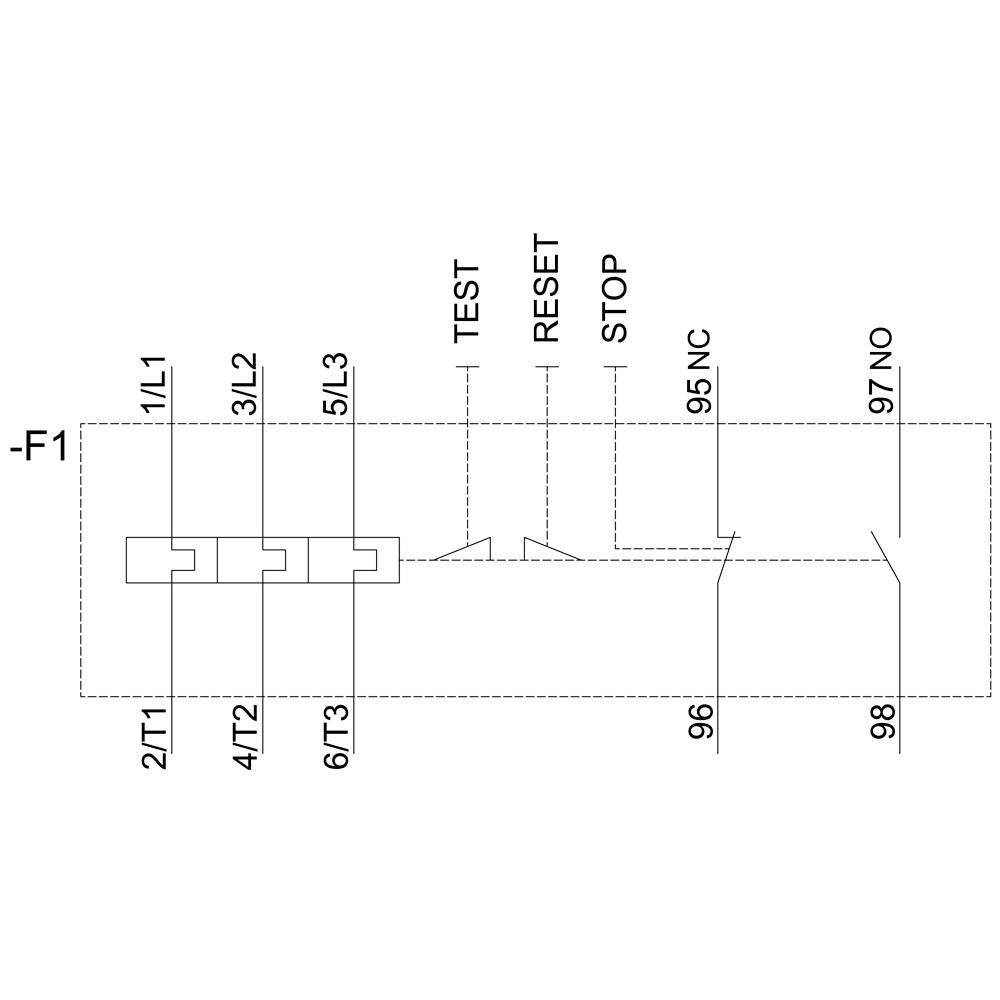

'Schéma elektrického řízení s označenými svorkami: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95NC, 97NO, 96, 98.'

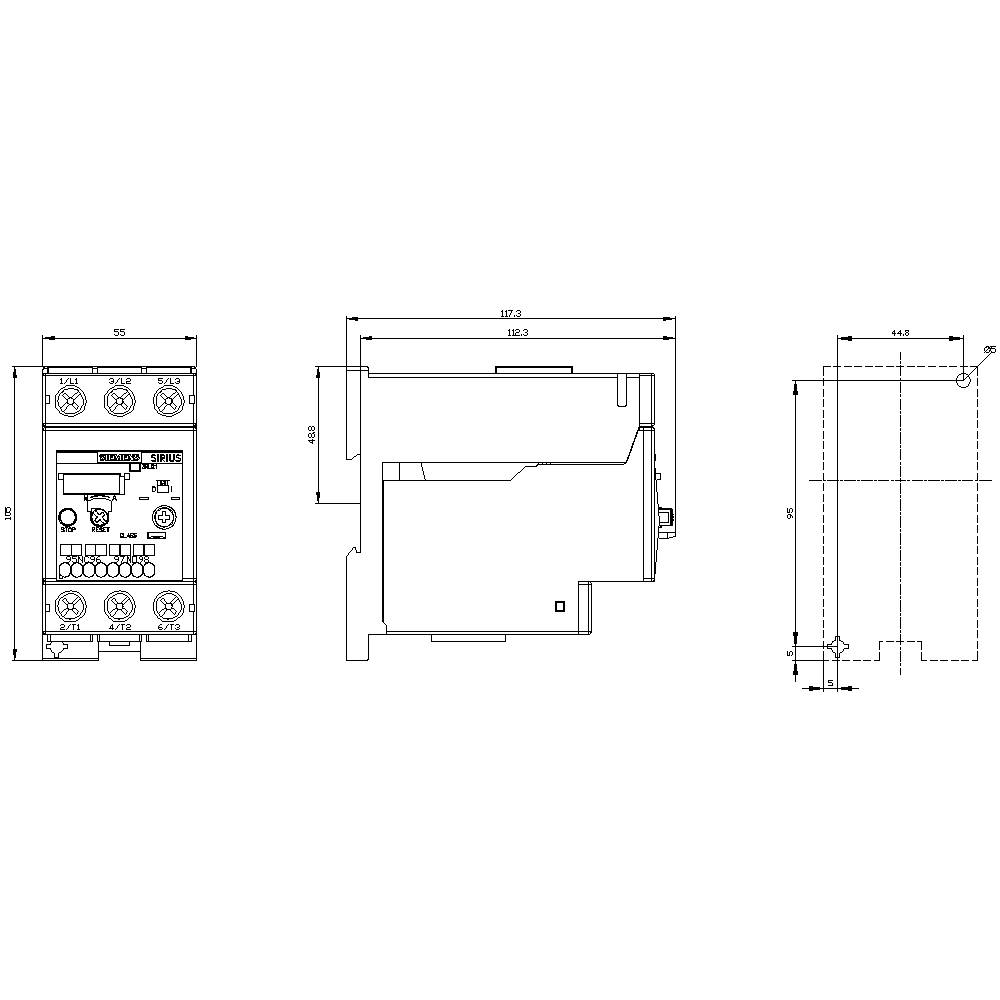

Technický výkres elektronického zařízení s rozměry v milimetrech ze tří pohledů: čelní, boční a pohled shora.

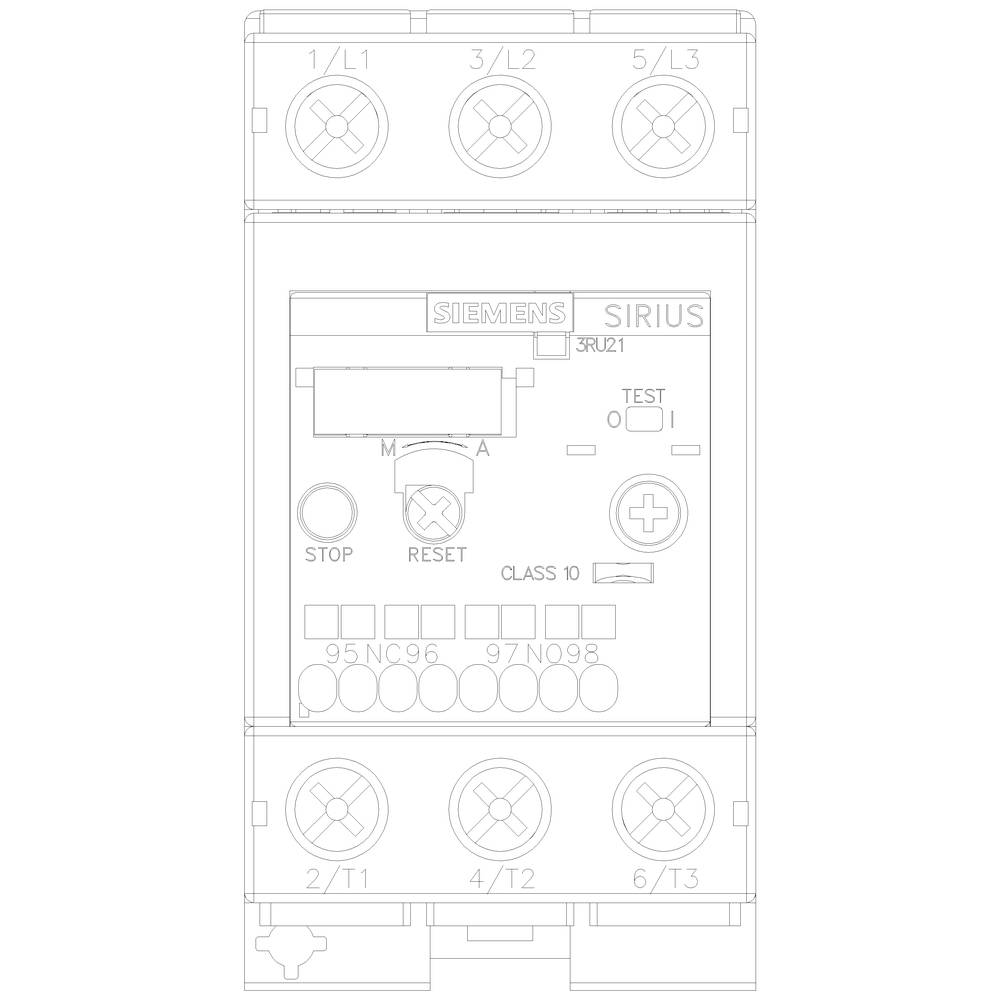

Elektrické zařízení Siemens Sirius s ovládacími prvky pro řízení a ochranu motorů. Hlavní charakteristiky: testovací tlačítko, reset, indikační světla.

1/6

Ilustrační obrázek

Kategorie produktu

přepěťové relé

Funkce

přetížení

Typ

3RU2136-4ED1

Konstrukční velikost

Vlastnosti

Přepínač auto/manuální

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 6. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 293,39 Kč / kus)

3 949,59 Kč

-17 %

3 293,39 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: přepěťové relé

Typ: 3RU2136-4ED1

Konstrukční velikost: S2

Funkce: přetížení

Vlastnosti: Přepínač auto/manuální

Provozní napětí: 690 V

Rozsah nastavení proudu (min.): 22 A

Rozsah nastavení proudu (max.): 32 A

Rozsah nastavení (proud): 22 - 32 A

Připojení: šroubovací

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 55 mm

V: 105 mm

Hloubka: 117 mm

Rozm.: (š x v x h) 55 x 105 x 117 mm

Obsah: 1 ks

AWG max.: 1

AWG min.: 18

Jmenovitý proud: 32 A

Flexibilní průměr (max.): 35 mm²

Pevný průřez (max.): 10 mm²

Průřez flexibilní (min.): 1 mm²

Průřez pevný (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1744896 přepěťové relé Siemens 3RU2136-4ED1 3RU21364ED1, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744896 přepěťové relé Siemens 3RU2136-4ED1 3RU21364ED1, 1 ks

Popis

Relé přetížení 22... 32 A pro ochranný velikost S2, Class 10 jednotlivých umístění hlavní proudový obvod: šroubové Hilfsstromkreis:pružinovou svorkou ruční automatický RESET termický přepěťového relé SIRIUS 3RU2 pro stromabhangigen ochrana spotřebičů se standardním alan chod proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení nebo výpadkem fáze. Tato řada je velice flexibilní a nenákladně. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici s různými možnostmi nastavení na Uberlastauslosers. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S00 až S3. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
