Name: přepěťové relé Siemens 3RU2126-4PC0 1 ks
Brand: Siemens
SKU: 1744886
Availability: BackOrder

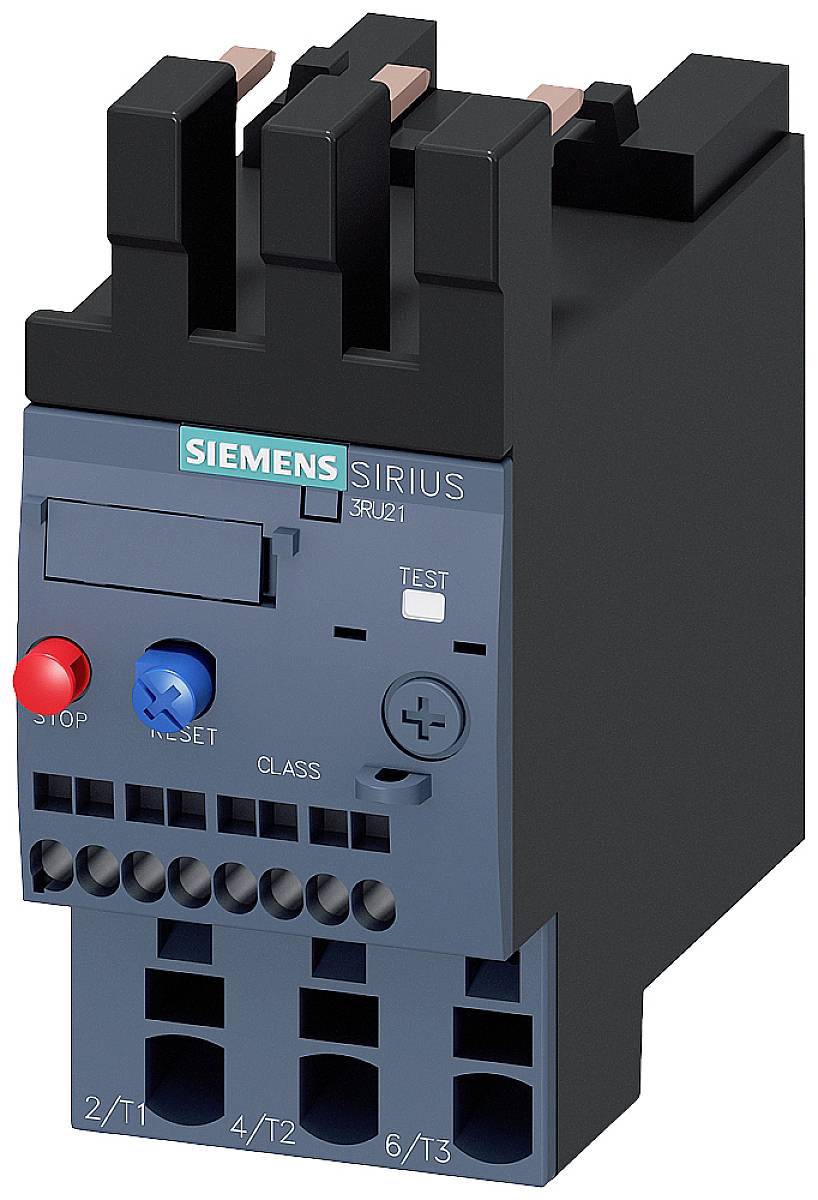

Přístroj Siemens Sirius 3RU21 s ovládacími prvky, jako jsou tlačítka Stop a Reset, testovací tlačítko a nastavovací kolečko pro třídu.

Otevřená rozvodná skříň s několika úrovněmi elektrických obvodů a kabelů, kde jsou viditelná různá řídicí zařízení a připojení.

Schéma zapojení řídicí jednotky s komponenty: nosič, tepelné nadproudové relé, dálkový RESET, tlačítko.

Schéma zapojení řídicí jednotky se třemi tlačítky: TEST, RESET a STOP. Vodiče k připojením 2/T1, 4/T2, 6/T3.

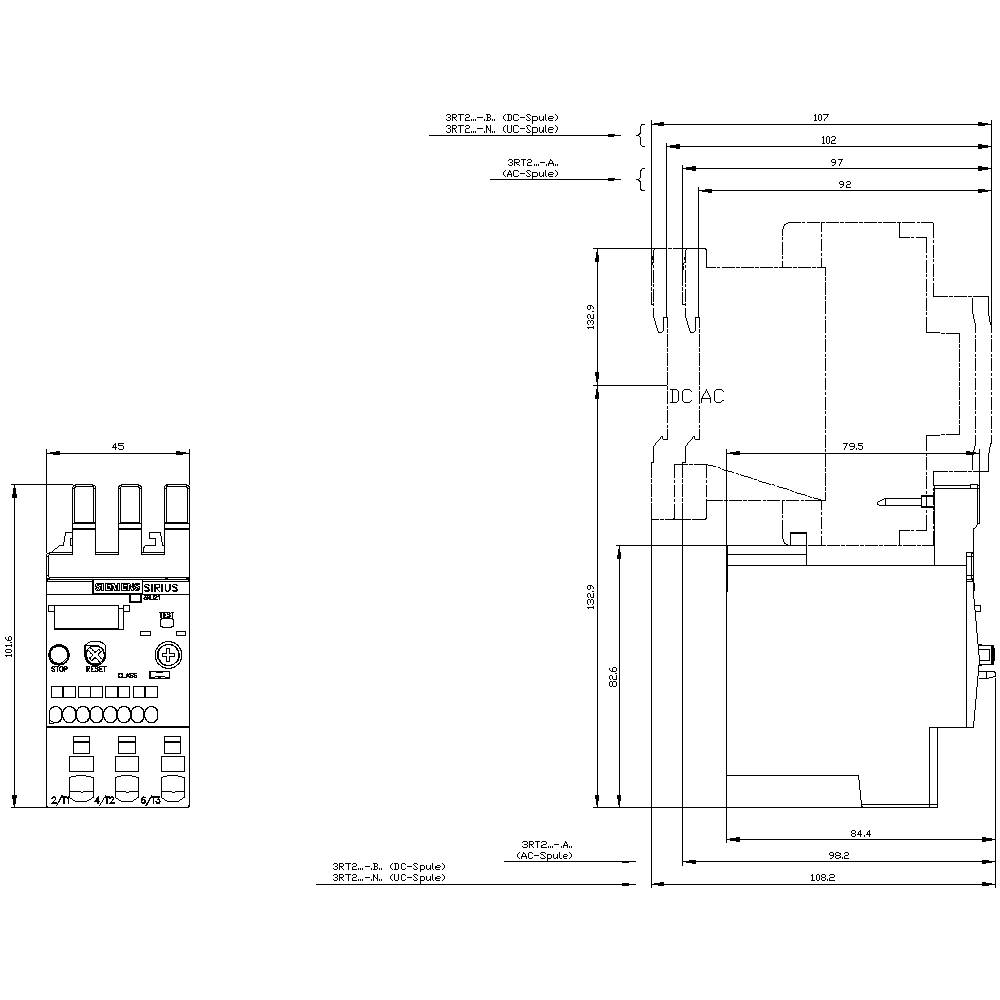

Technický výkres elektrické součástky s pohledem zepředu a z boku. Rozměry a připojení jsou podrobně vyznačeny.

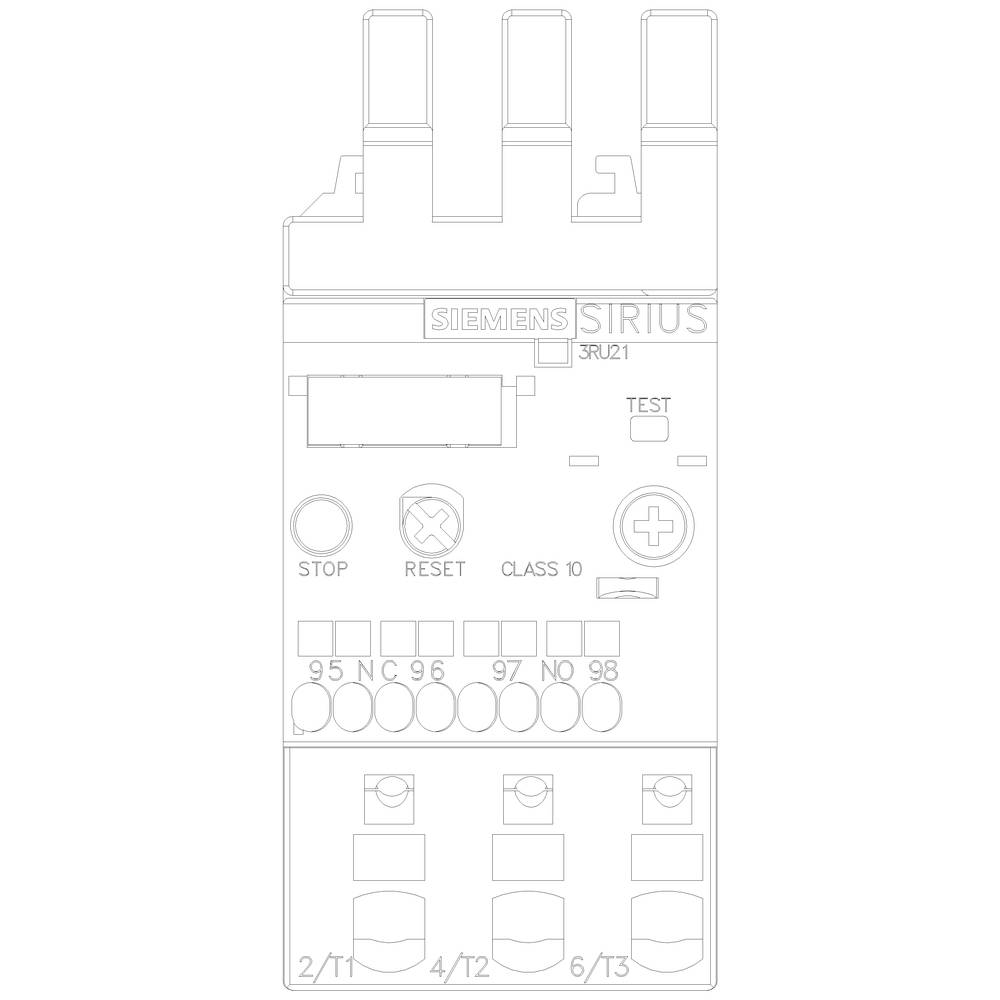

Schéma zapojení tepelného relé Siemens SIRIUS 3RU21. Zobrazuje připojovací svorky, testovací a resetovací tlačítka včetně popisků.

1/6

Ilustrační obrázek

Kategorie produktu

přepěťové relé

Funkce

přetížení

Typ

3RU2126-4PC0

Konstrukční velikost

Provozní napětí

690 V

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 925,00 Kč / kus)

2 925,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: přepěťové relé

Typ: 3RU2126-4PC0

Konstrukční velikost: S0

Funkce: přetížení

Provozní napětí: 690 V

Rozsah nastavení proudu (min.): 30 A

Rozsah nastavení proudu (max.): 36 A

Rozsah nastavení (proud): 30 - 36 A

Připojení: přípojka s pružinovým protitahem

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 45 mm

V: 102 mm

Hloubka: 84 mm

Rozm.: (š x v x h) 45 x 102 x 84 mm

Obsah: 1 ks

AWG max.: 8

AWG min.: 18

Jmenovitý proud: 36 A

Flexibilní průměr (max.): 10 mm²

Pevný průřez (max.): 10 mm²

Průřez flexibilní (min.): 1 mm²

Průřez pevný (min.): 1 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1744886 přepěťové relé Siemens 3RU2126-4PC0 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744886 přepěťové relé Siemens 3RU2126-4PC0 1 ks

Popis

Relé 30 - 36 A přetížení pro ochranný velikost S0, Class 10 ochranný nástavec hlavní proudový obvod: pružinovou svorkou Hilfsstromkreis:pružinovou svorkou ruční automatický RESET termický přepěťového relé SIRIUS 3RU2 pro stromabhangigen ochrana spotřebičů se standardním alan chod proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení nebo výpadkem fáze. Tato řada je velice flexibilní a nenákladně. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici s různými možnostmi nastavení na Uberlastauslosers. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S00 až S3. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
