Name: přepěťové relé Siemens 3RU2126-4PB1 Piece 1 ks
Brand: Siemens
SKU: 1702268
Availability: BackOrder

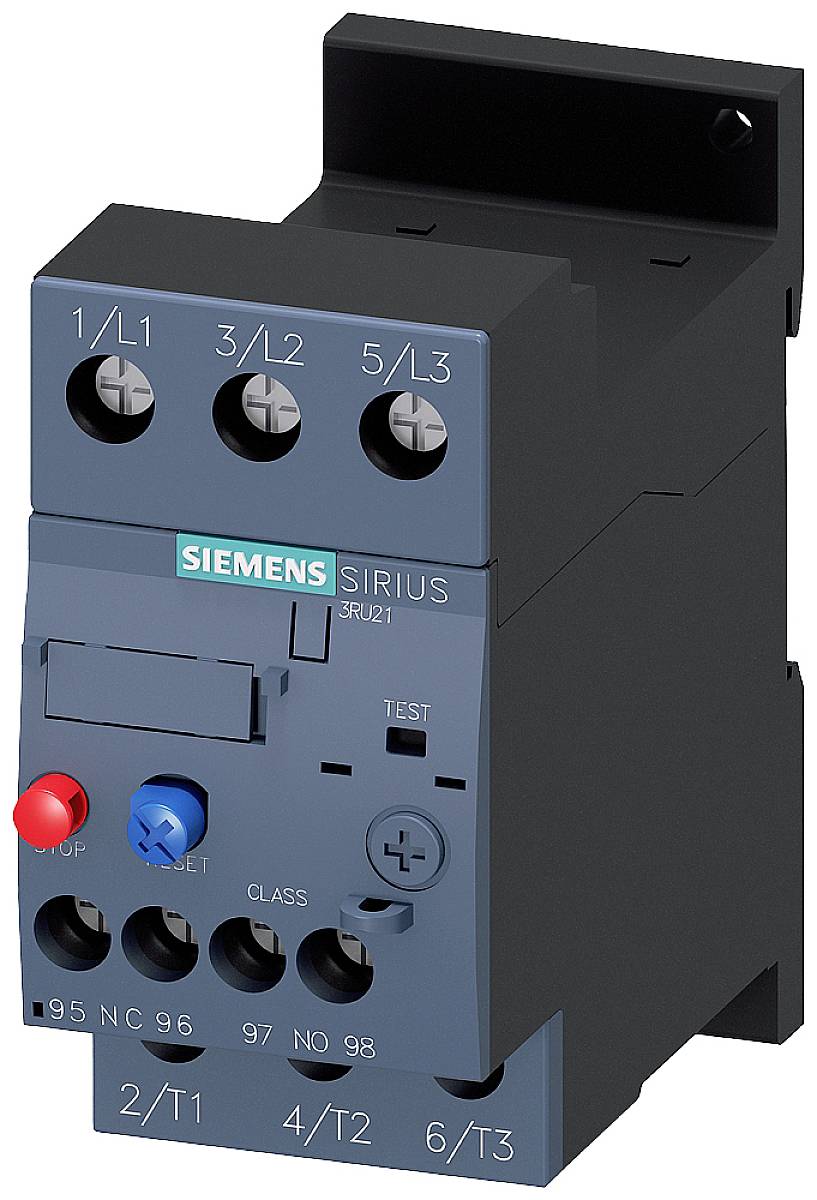

Elektrické spínací relé Siemens, model Sirius 3RU21, s modrými a červenými ovládacími tlačítky a několika připojovacími svorkami.

Otevřená rozvodná skříň s několika řadami elektrických spínacích komponent, kabelů a spínacích zařízení, uspořádaných symetricky.

Ilustrace elektrického spínacího systému s různými komponenty, číslovanými od 1 do 7. Zahrnuje nosiče, nadproudové spouště a mechanismy resetování.

Schéma zapojení ukazuje svorky: 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3. Nahoře: TEST, RESET, STOP. Diagram elektrického zapojení.

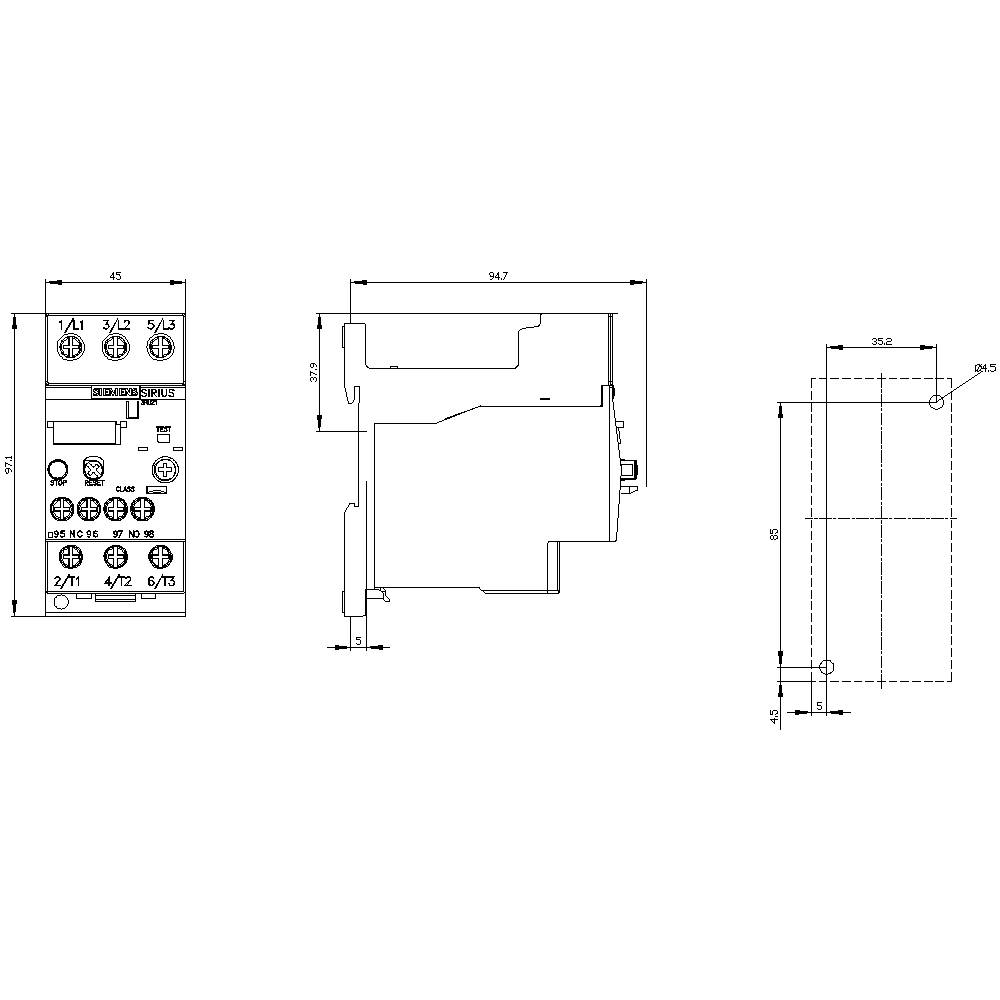

Technický výkres zařízení s pohledy zepředu, z boku a shora, včetně rozměrových jednotek a připojovacích bodů pro instalaci.

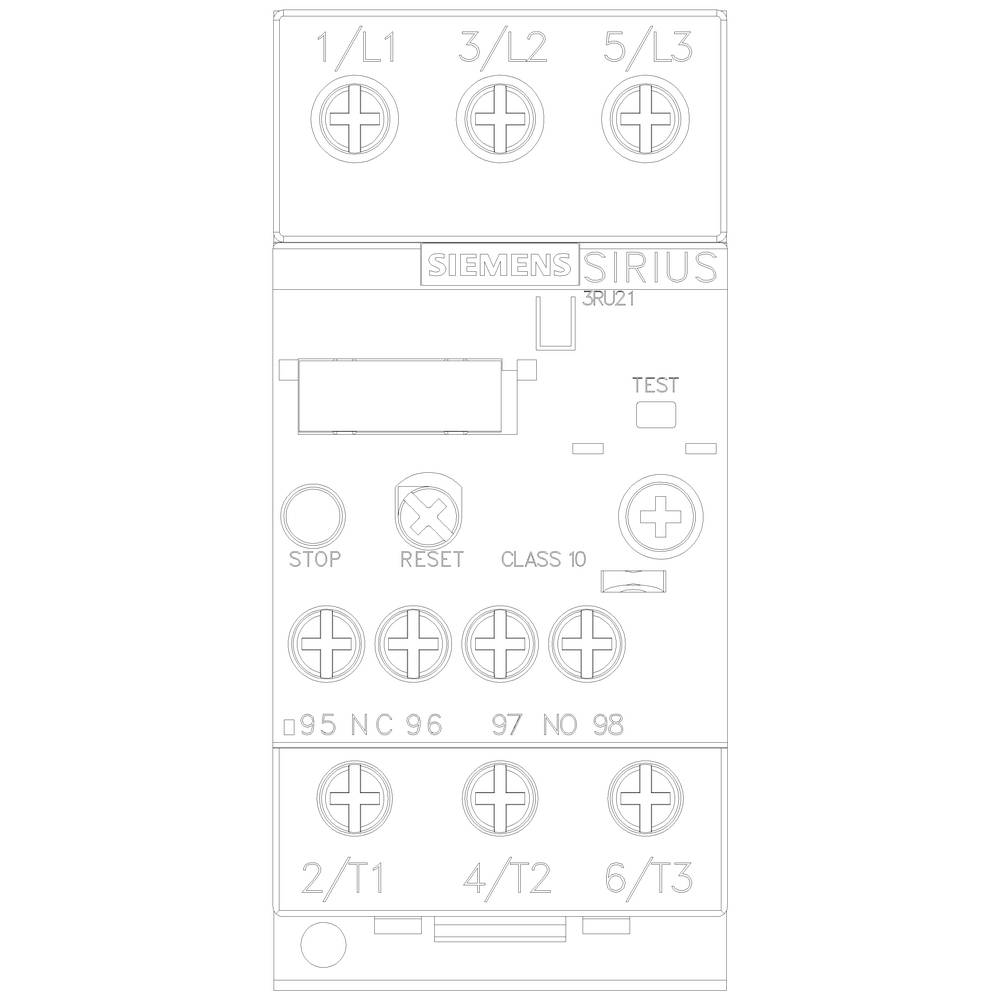

Obrázek nadproudového relé Siemens Sirius 3RU21. Zobrazuje svorky 1/L1, 3/L2, 5/L3, tlačítka 'Stop', 'Reset', testovací tlačítko a další.

1/6

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

přepěťové relé

Funkce

přetížení

Typ

3RU2126-4PB1

Konstrukční velikost

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 455,00 Kč / kus)

3 455,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: přepěťové relé

Typ: 3RU2126-4PB1

Konstrukční velikost: S0

Funkce: přetížení

Provozní napětí: 690 V

Rozsah nastavení proudu (min.): 30 A

Rozsah nastavení proudu (max.): 36 A

Rozsah nastavení (proud): 30 - 36 A

Připojení: šroubovací

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 45 mm

V: 97 mm

Hloubka: 95 mm

Rozm.: (š x v x h) 45 x 97 x 95 mm

Obsah: 1 ks

AWG max.: 8

AWG min.: 16

Jmenovitý proud: 36 A

Flexibilní průměr (max.): 10 mm²

Pevný průřez (max.): 10 mm²

Průřez flexibilní (min.): 1 mm²

Průřez pevný (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1702268 přepěťové relé Siemens 3RU2126-4PB1 Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1702268 přepěťové relé Siemens 3RU2126-4PB1 Piece 1 ks

Popis

Relé 30 - 36 A přetížení pro ochranný velikost S0, Class 10 jednotlivých umístění hlavní proudový obvod: šroubové Hilfsstromkreis: šroubové ruční automatický RESET termický přepěťového relé SIRIUS 3RU2 pro stromabhangigen ochrana spotřebičů se standardním alan chod proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení nebo výpadkem fáze. Tato řada je velice flexibilní a nenákladně. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici s různými možnostmi nastavení na Uberlastauslosers. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S00 až S3. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
