Name: přepěťové relé Siemens 3RU2126-4AC0 Piece 1 ks
Brand: Siemens
SKU: 1748381
Availability: BackOrder

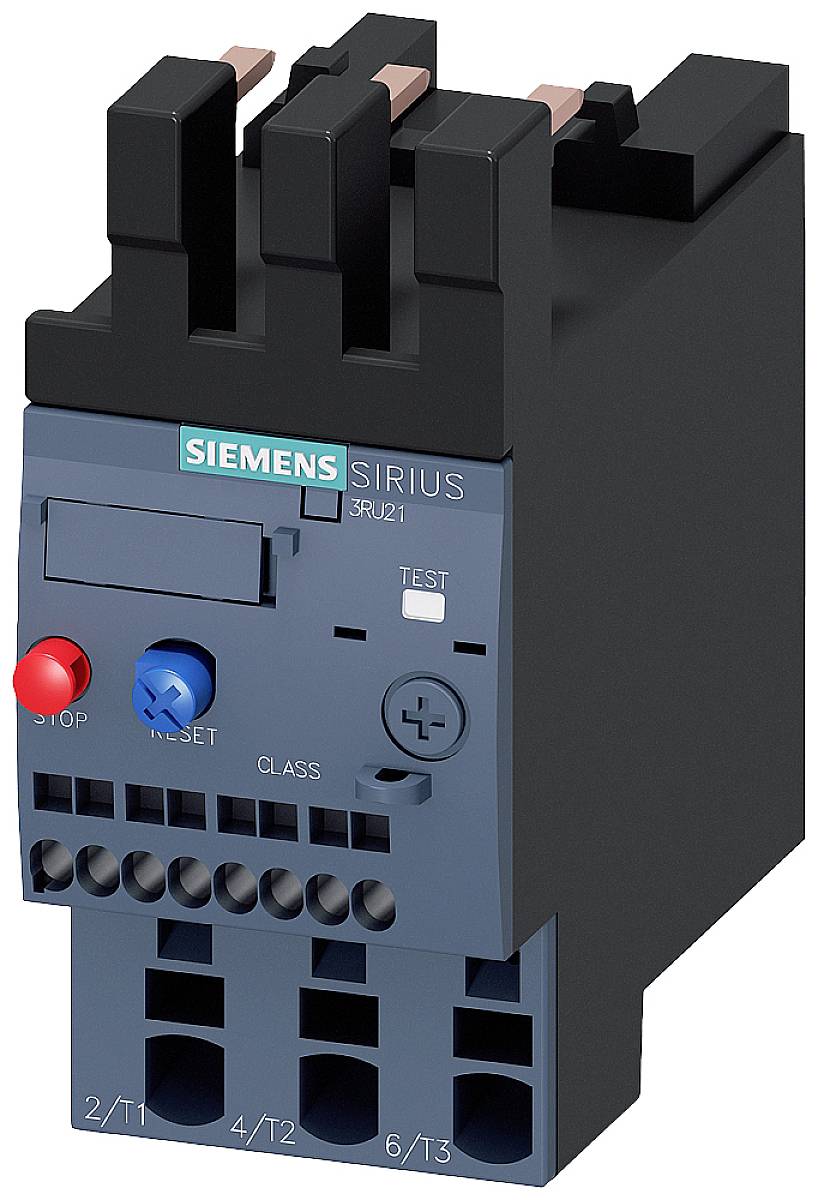

Tepelně-magnetický motorový jistič značky Siemens Sirius, model 3RU21, s červenými a modrými ovládacími tlačítky.

Otevřená rozvodná skříň s elektrickými komponenty a vodiči, symetricky uspořádaná, určená pro průmyslové řídicí systémy.

Diagram zobrazuje elektrický obvod s komponenty: nosič, nadproudové relé, dálkový RESET, tlačítko, mechanický RESET.

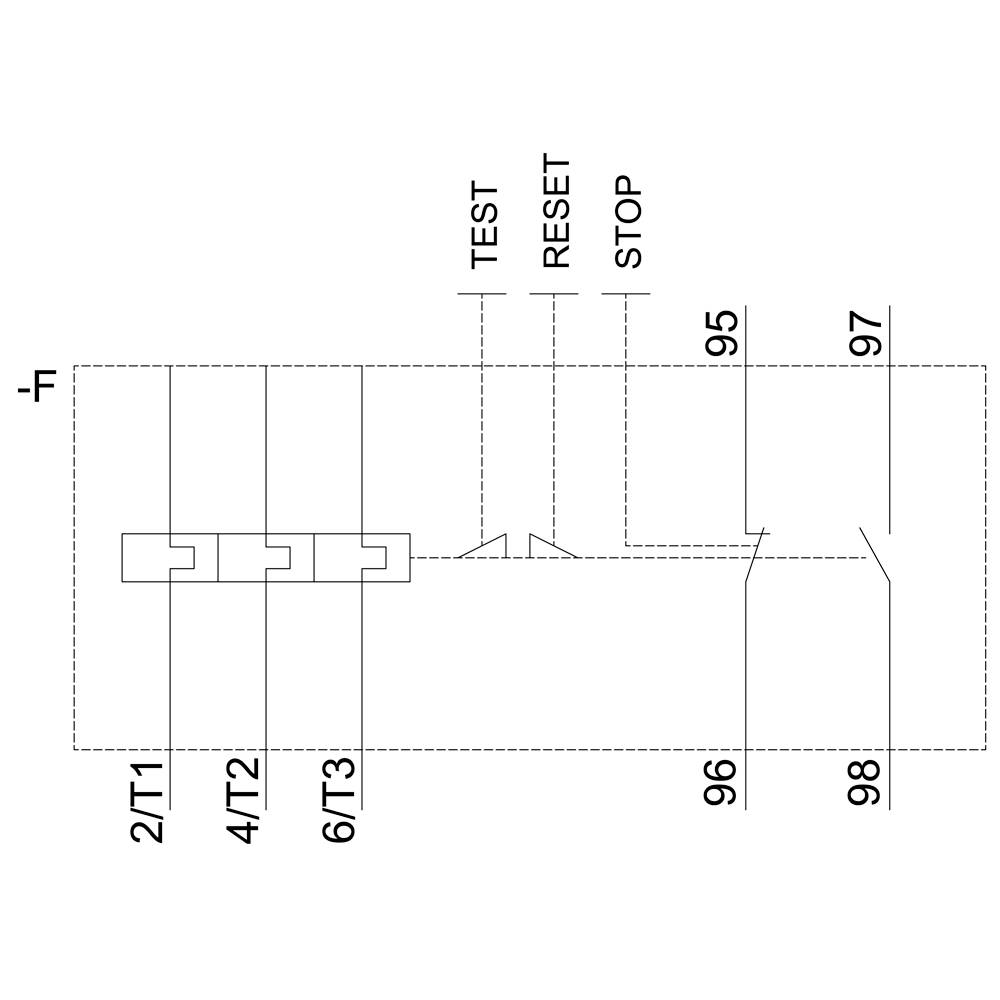

Elektroschéma s popiskami: 'TEST', 'RESET', 'STOP', propojené s obvody 2/T1, 4/T2, 6/T3.

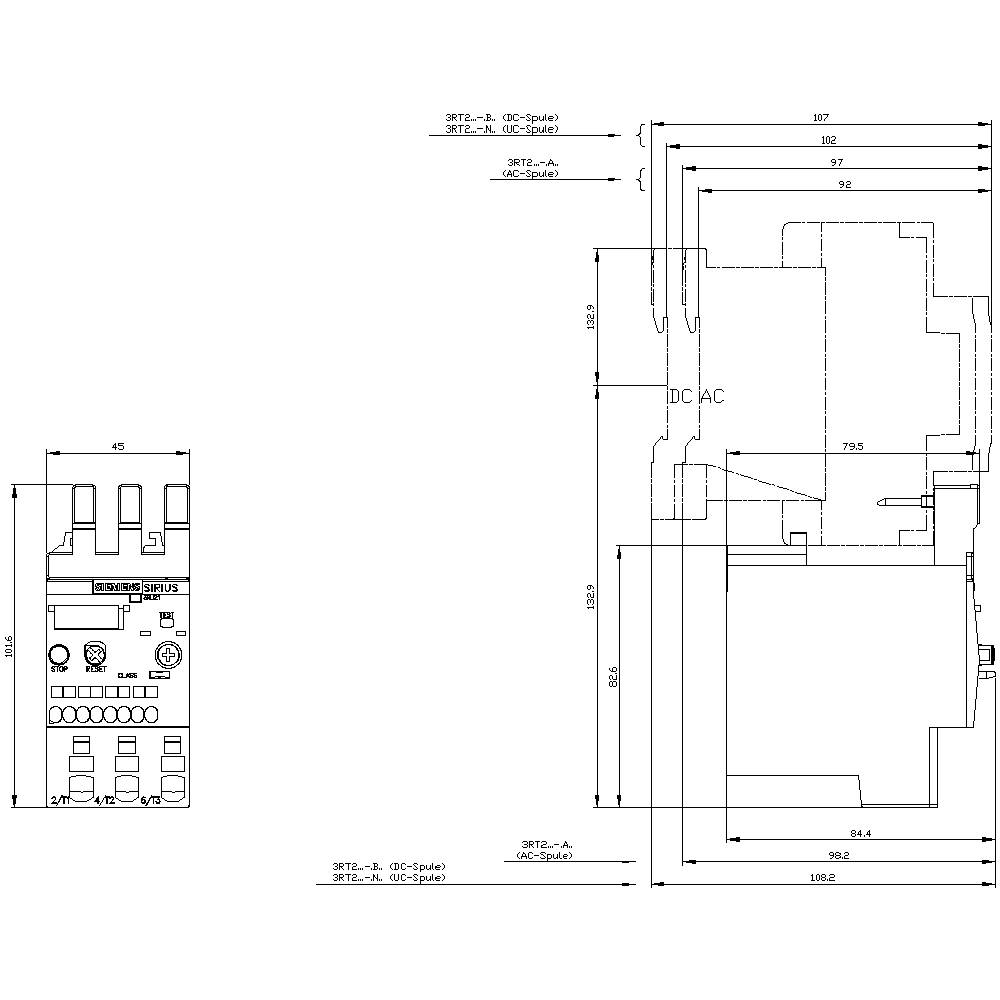

Technický výkres elektrického spínacího relé s rozměry v milimetrech. Zobrazeno detailní a hlavní pohled.

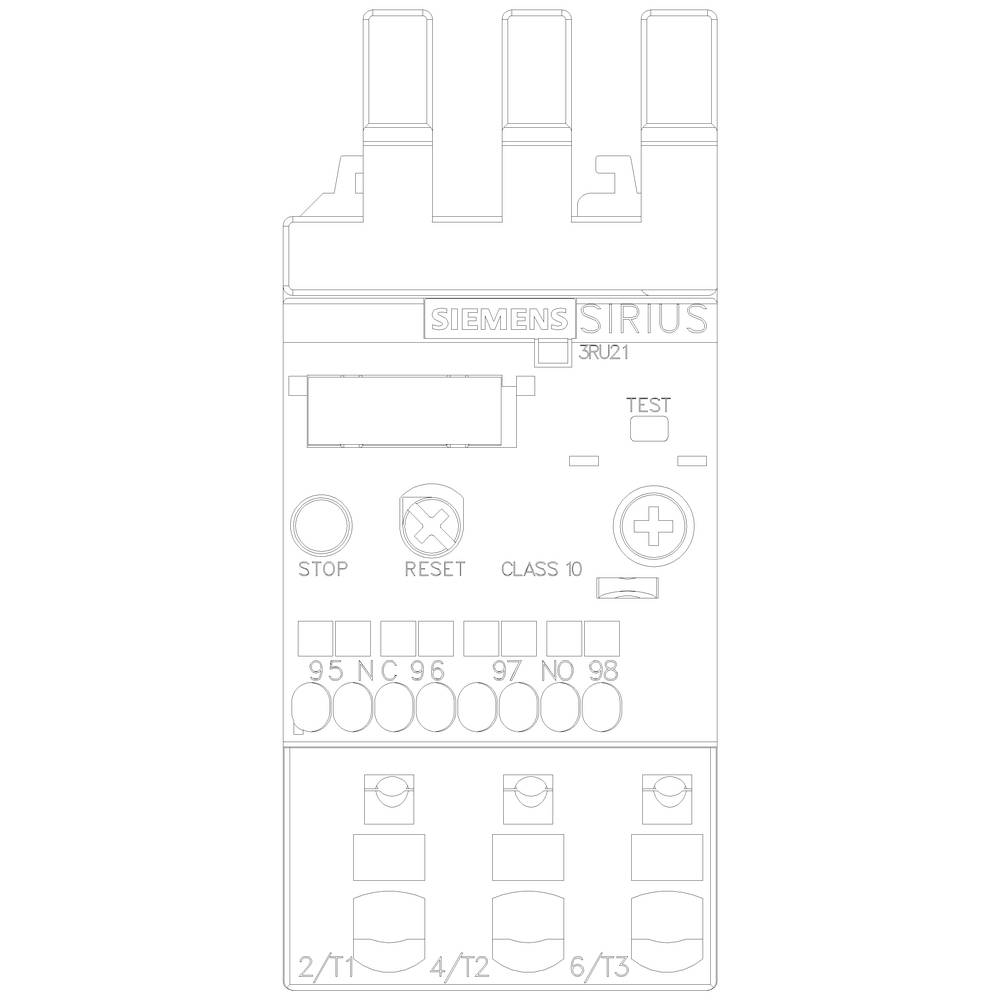

Siemensův stykač Sirius, na kterém jsou rozpoznatelné ovládací prvky STOP, RESET a testovací tlačítko, s označením "3RU21".

1/6

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

přepěťové relé

Funkce

přetížení

Typ

3RU2126-4AC0

Konstrukční velikost

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 859,00 Kč / kus)

1 859,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: přepěťové relé

Typ: 3RU2126-4AC0

Konstrukční velikost: S0

Funkce: přetížení

Vlastnosti: Přepínač auto/manuální

Provozní napětí: 690 V

Rozsah nastavení proudu (min.): 11 A

Rozsah nastavení proudu (max.): 16 A

Rozsah nastavení (proud): 11 - 16 A

Připojení: přípojka s pružinovým protitahem

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 45 mm

V: 102 mm

Hloubka: 84 mm

Rozm.: (š x v x h) 45 x 102 x 84 mm

Obsah: 1 ks

AWG max.: 8

AWG min.: 18

Jmenovitý proud: 16 A

Flexibilní průměr (max.): 10 mm²

Pevný průřez (max.): 10 mm²

Průřez flexibilní (min.): 1 mm²

Průřez pevný (min.): 1 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1748381 přepěťové relé Siemens 3RU2126-4AC0 Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1748381 přepěťové relé Siemens 3RU2126-4AC0 Piece 1 ks

Popis

Relé přetížení 11...16 A pro ochranný velikost S0, Class 10 ochranný nástavec hlavní proudový obvod: pružinovou svorkou Hilfsstromkreis:pružinovou svorkou ruční automatický RESET termický přepěťového relé SIRIUS 3RU2 pro stromabhangigen ochrana spotřebičů se standardním alan chod proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení nebo výpadkem fáze. Tato řada je velice flexibilní a nenákladně. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici s různými možnostmi nastavení na Uberlastauslosers. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S00 až S3. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
