přepěťové relé Siemens 3RU2116-1HC1 3RU21161HC1, 1 ks

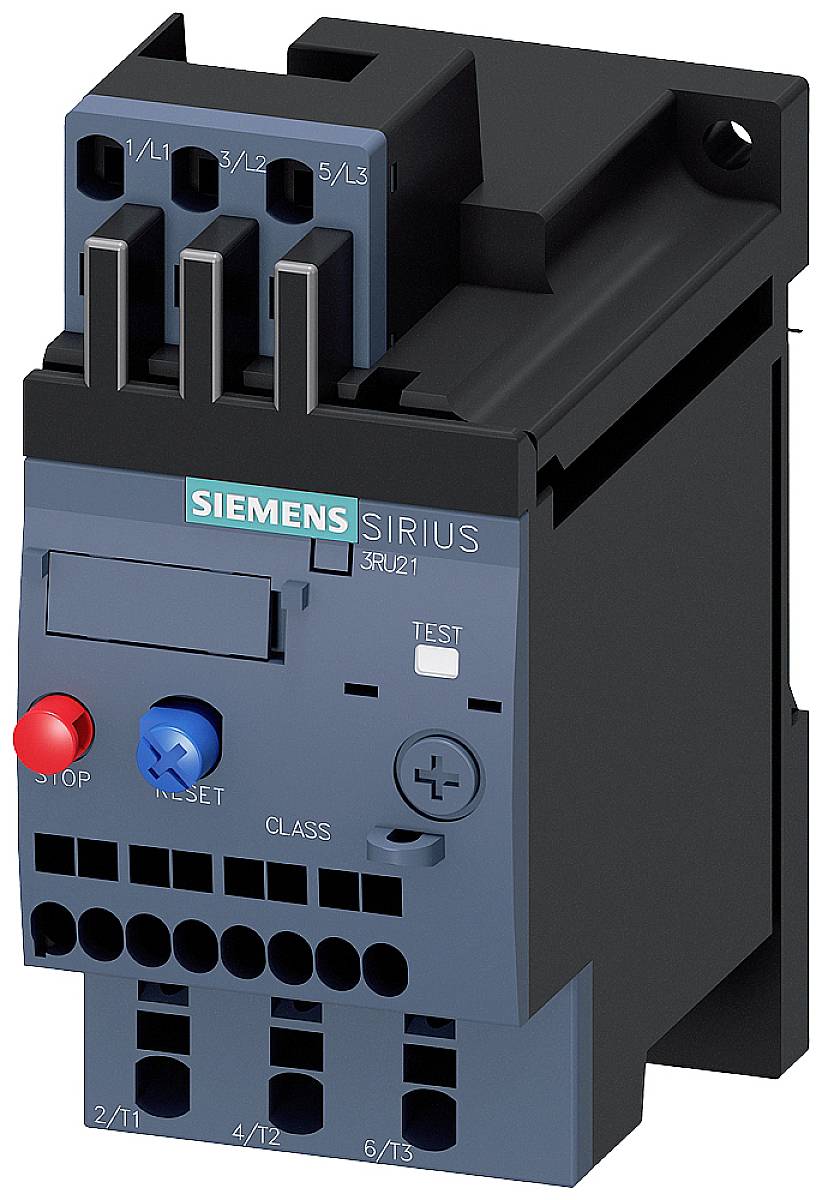

Elektrický rozvaděč značky Siemens Sirius s červenými a modrými tlačítky a několika zásuvnými místy.
Otevřená rozvaděčová skříň obsahující různé elektrické komponenty a kabely ukazuje vnitřní uspořádání a zapojení.
Elektrický obvod s relé a příslušenstvím. Komponenty: nosič, nadproudové relé, díly stavebnice, drátový spouštěč, resetovací tlačítko, tlačný spínač.

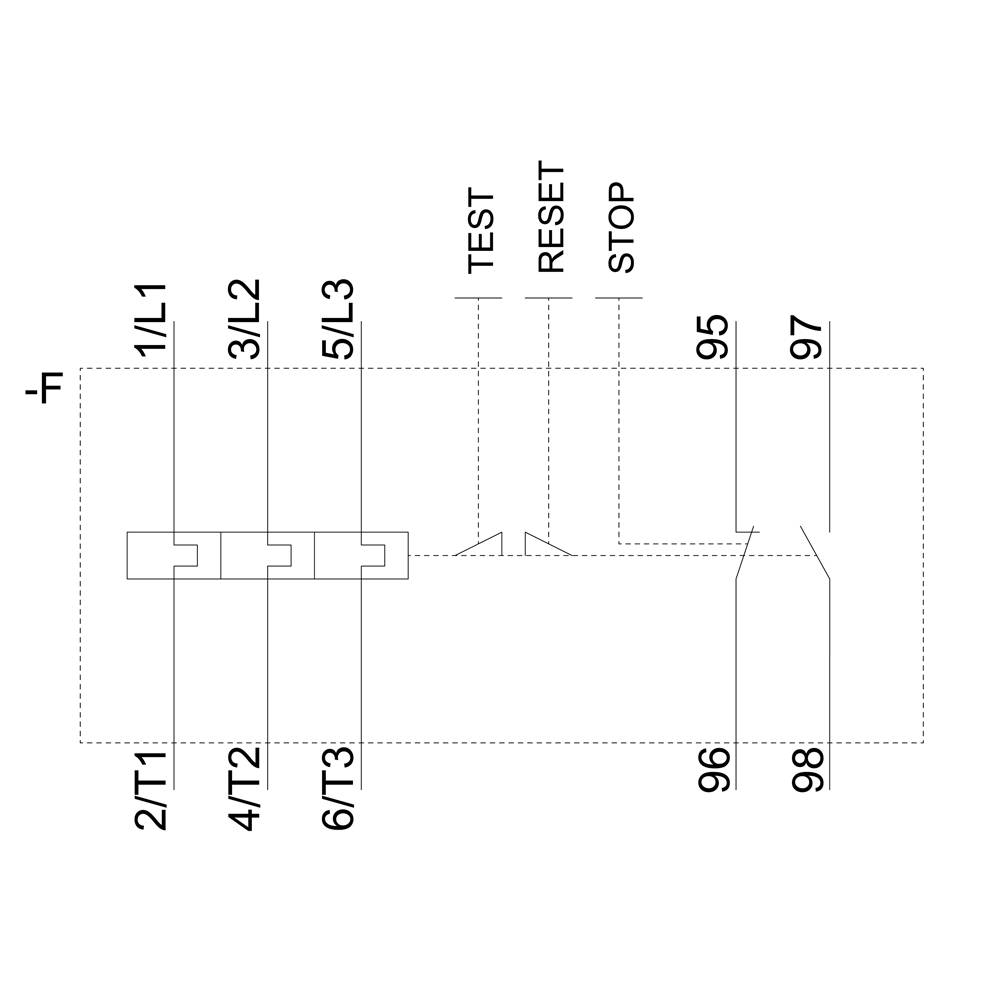

Schéma zapojení se šesti spoji a popisky: '1/L1', '2/T1', '3/L2', '4/T2', '5/L3', '6/T3'. Funkce: 'TEST', 'RESET', 'STOP'.

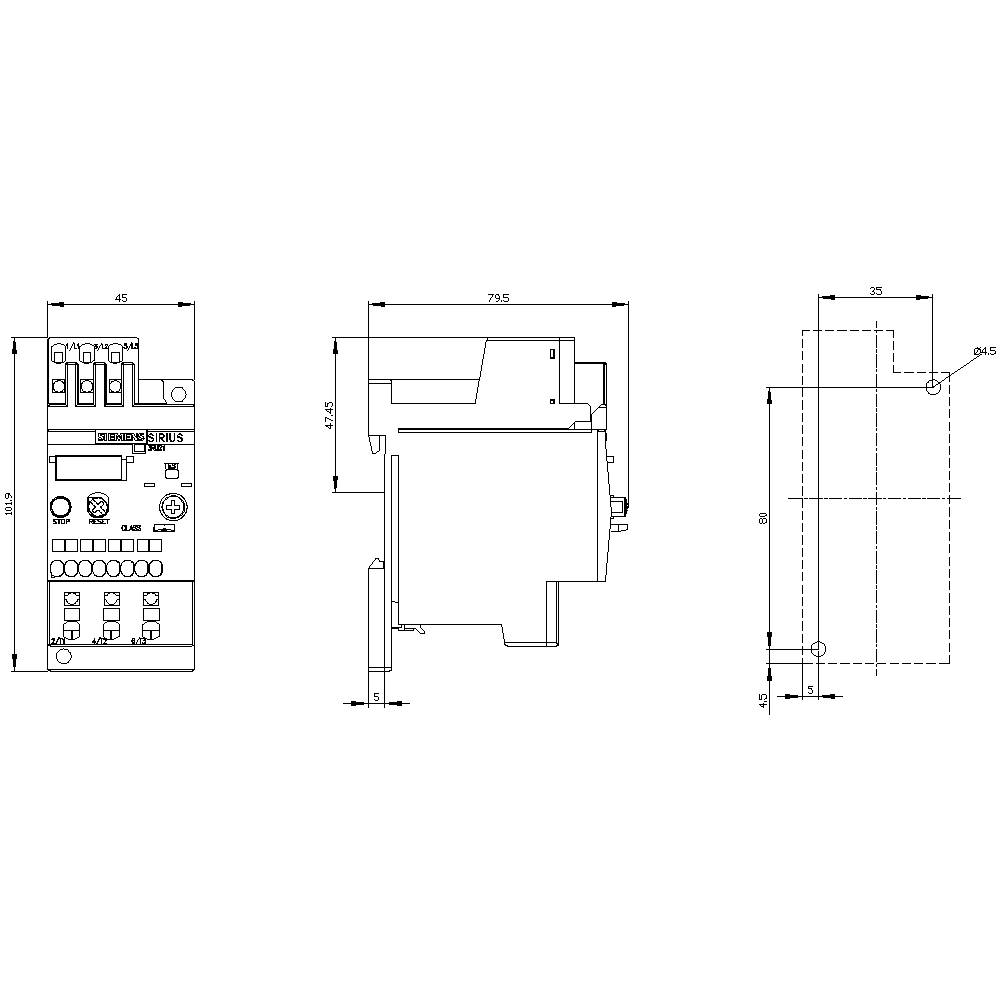

Technický výkres elektronického zařízení s předním, bočním a horním pohledem. Rozměry jsou vyznačeny.

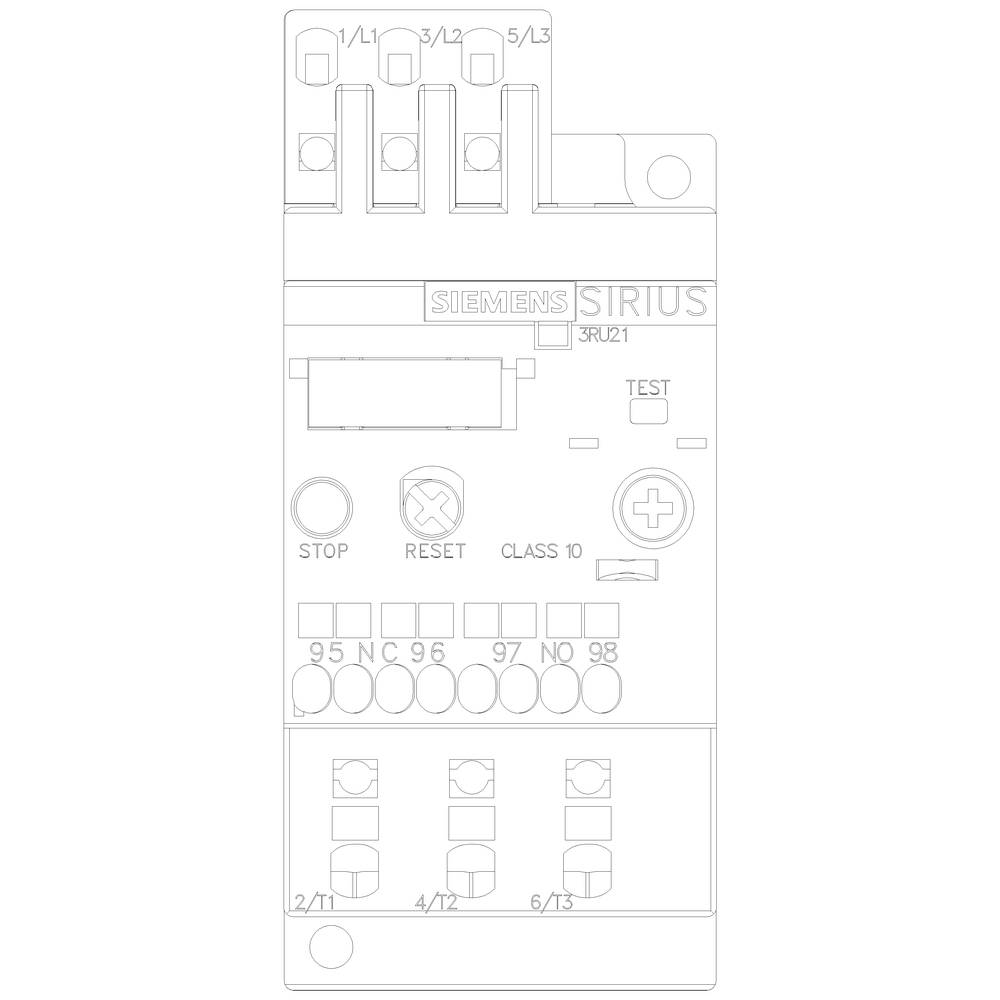

Schematický nákres relé Siemens Sirius, zobrazující svorky a ovládací prvky.
1/6
Ilustrační obrázek
Kategorie produktu
přepěťové relé
Funkce
přetížení
Typ
3RU2116-1HC1
Konstrukční velikost
S00
Vlastnosti
Přepínač auto/manuální
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Po 16. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (2 019,00 Kč / kus)
2 019,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 120,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

Kategorie produktu

přepěťové relé

Typ

3RU2116-1HC1

Konstrukční velikost

S00

Funkce

přetížení

Vlastnosti

Přepínač auto/manuální

Provozní napětí

690 V

Rozsah nastavení proudu (min.)

5.5 A

Rozsah nastavení proudu (max.)

8.0 A

Rozsah nastavení (proud)

5.5 - 8.0 A

Připojení

přípojka s pružinovým protitahem

IP20

Min. teplota

-40 °C

Max. teplota

+70 °C

Šířka

45 mm

V

102 mm

Hloubka

79 mm

Rozm.

(š x v x h) 45 x 102 x 79 mm

Obsah

1 ks

AWG max.

12

AWG min.

20

Jmenovitý proud

8 A

Flexibilní průměr (max.)

2.5 mm²

Pevný průřez (max.)

4 mm²

Průřez flexibilní (min.)

0.5 mm²

Průřez pevný (min.)

0.5 mm²

Separate positioning

1

1

0

CLASS 10

Spring clamp connection

690 V

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 1730702 přepěťové relé Siemens 3RU2116-1HC1 3RU21161HC1, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1730702 přepěťové relé Siemens 3RU2116-1HC1 3RU21161HC1, 1 ks

Popis

Relé přetížení 5.5-8.0A S003RU2116-1HC1

Tento text byl přeložen strojově.
