Name: přepěťové relé Siemens 3RU2116-1EC1 3RU21161EC1, 1 ks
Brand: Siemens
SKU: 1700502
Availability: BackOrder

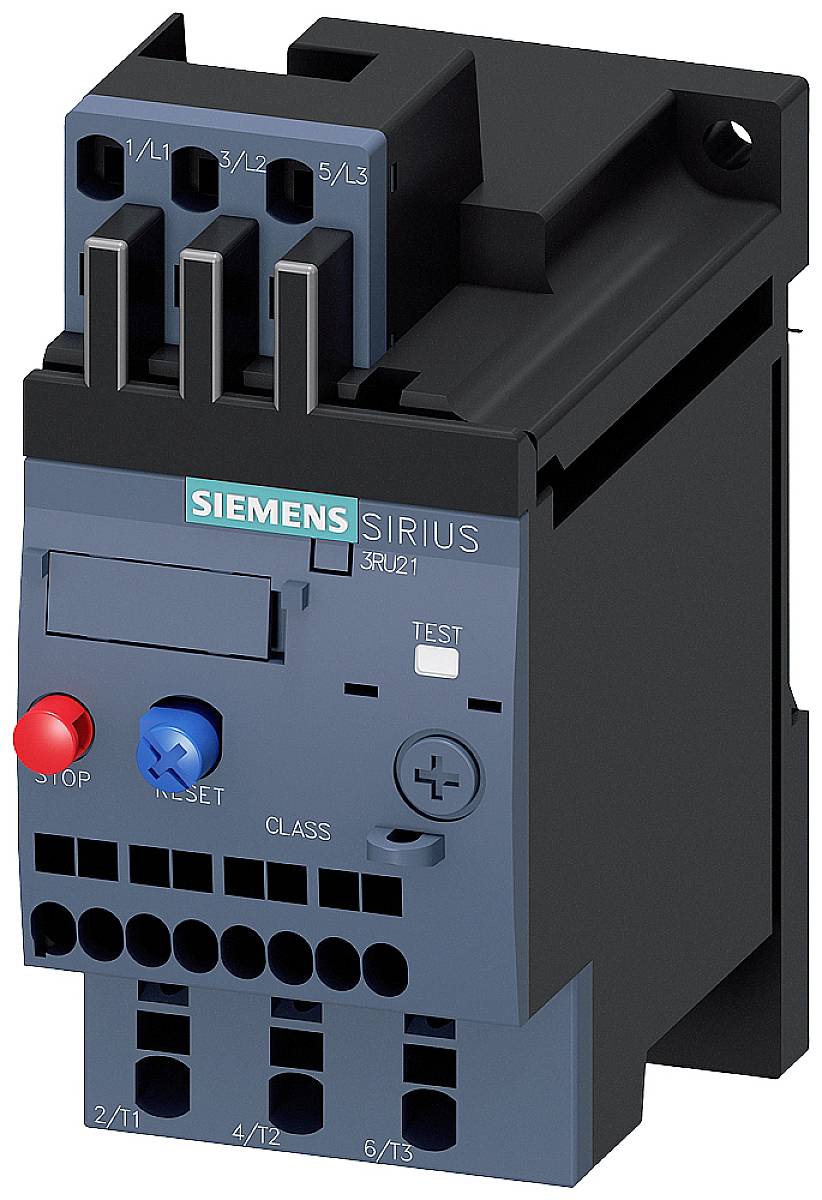

Siemensův Sirius stykač s horními svorkami, ovládacími tlačítky a průhledovým okénkem dole, označený jako 3RU21.

Otevřená rozvodná skříň s několika úrovněmi elektronických komponentů a kabeláže, určená pro řízení průmyslových procesů.

Obrázek elektrického obvodu s číslováním: 1. Nosič 3RU21, 2. Nadproudové relé, 3. Dálkový RESET, 4. Drátový spoušť, 5. Kryt, 6. Mechanický RESET, 7. Tlačítko.

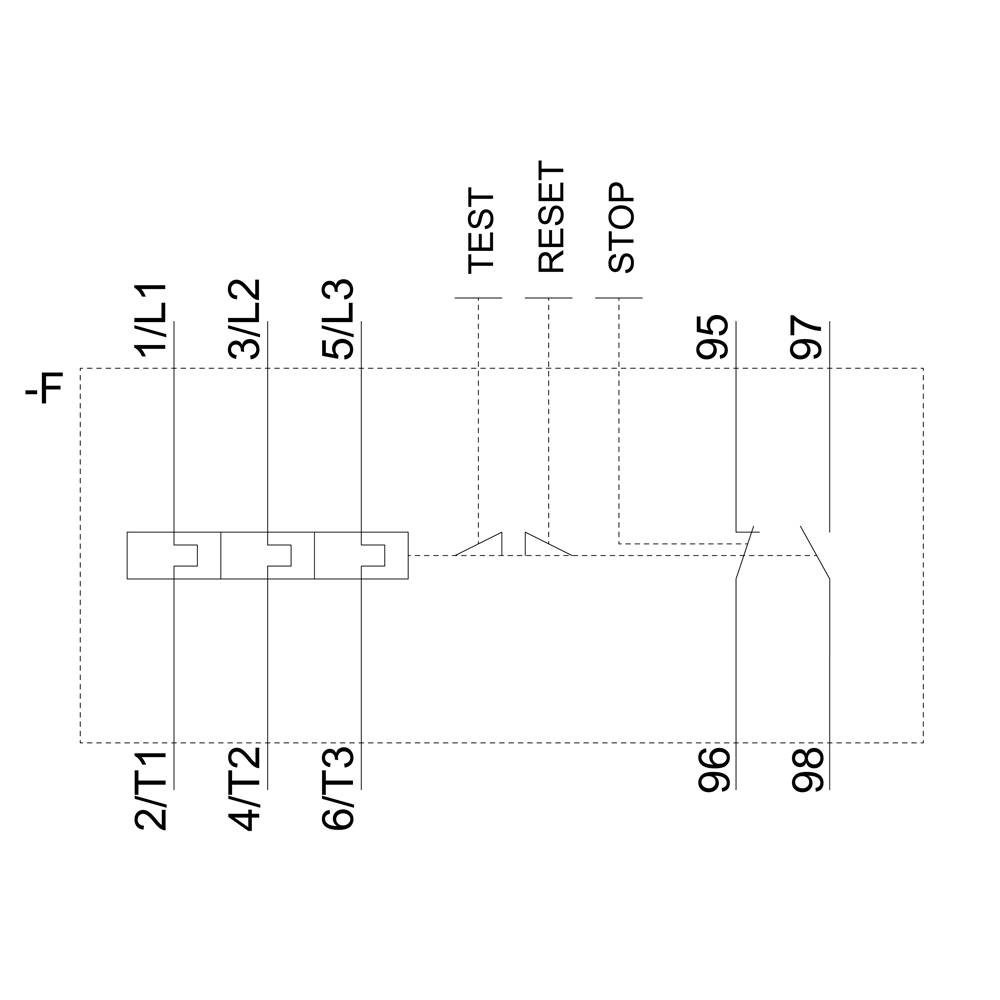

Diagram elektrického spínače s svorkami: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3. Funkce: TEST, RESET, STOP.

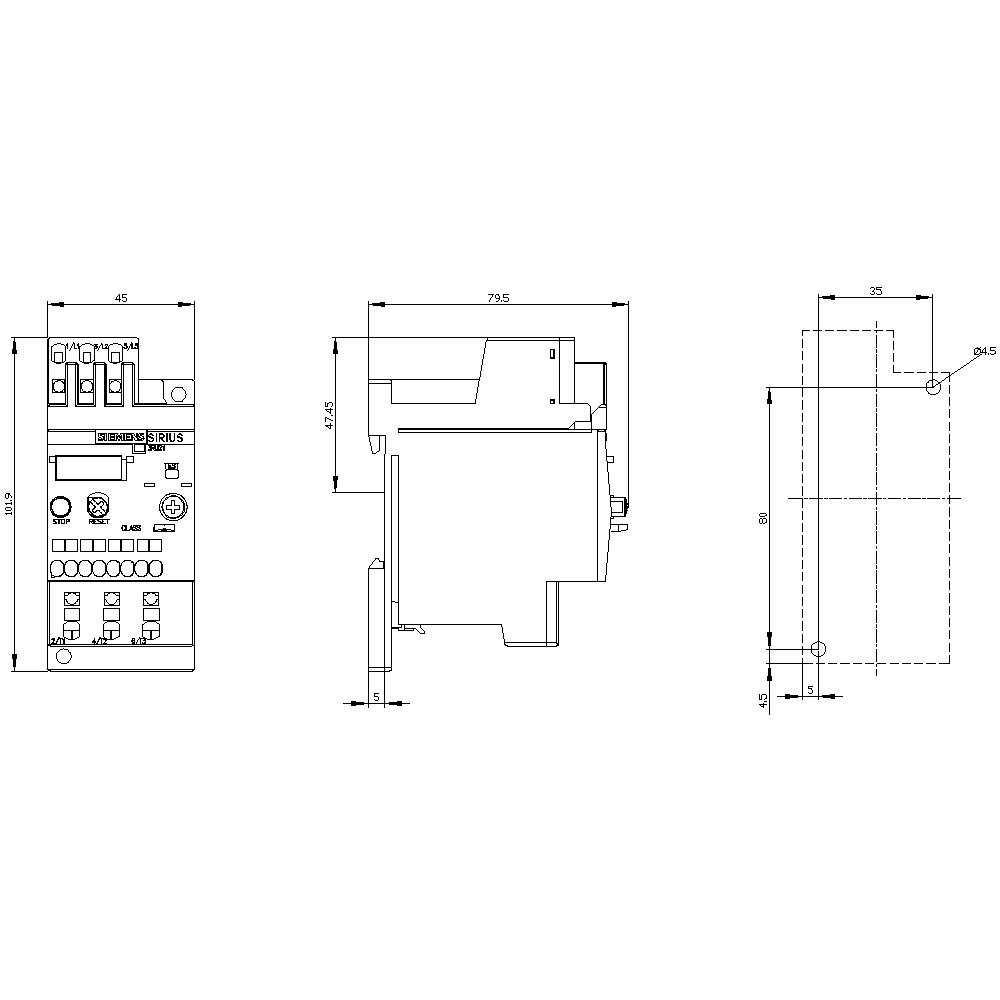

Výkres elektrického přístroje s čelním a bočním pohledem. Rozměry jsou uvedeny: šířka 45 mm, výška 47,6 mm, hloubka 79,5 mm.

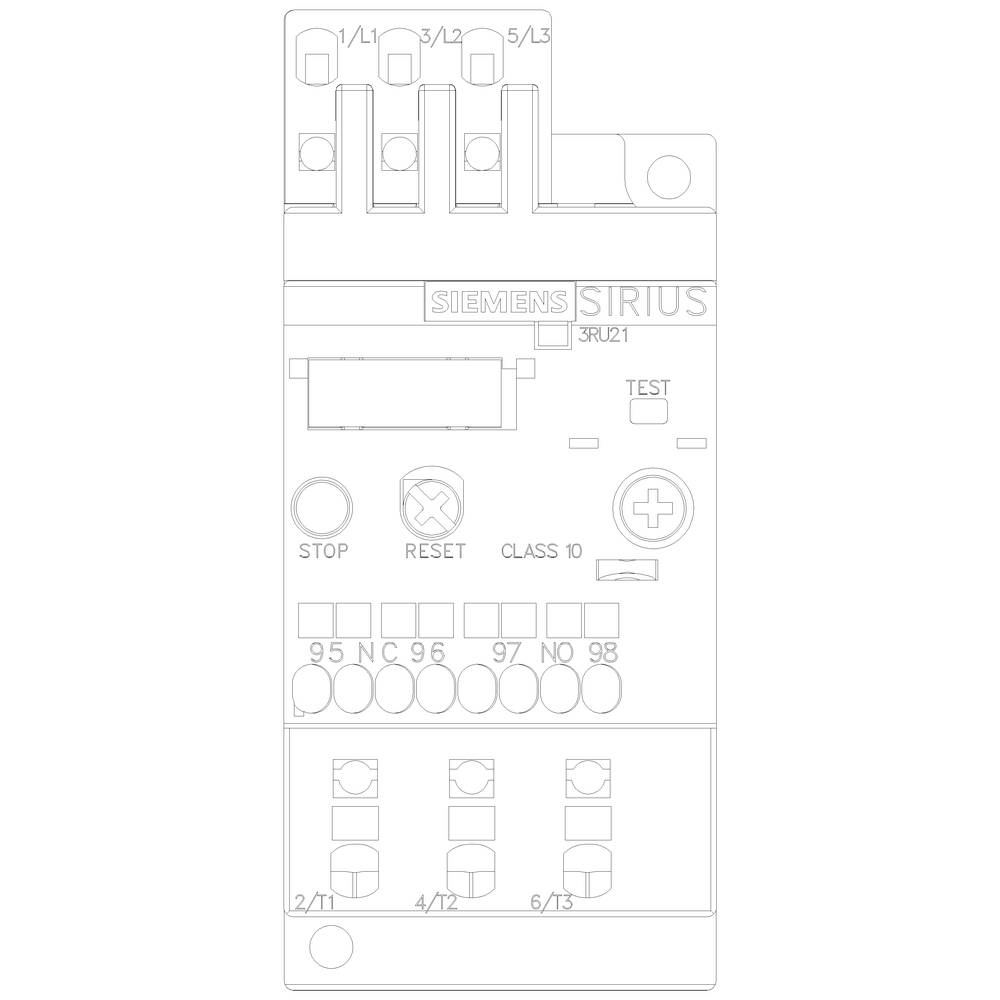

Tepelné nadproudové relé Siemens SIRIUS 3RU21. Schéma znázorňuje svorky, tlačítka Stop a Reset, testovací tlačítko a nastavitelný rozsah.

1/6

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

přepěťové relé

Funkce

přetížení

Typ

3RU2116-1EC1

Konstrukční velikost

S00

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 789,00 Kč / kus)

2 789,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: přepěťové relé

Typ: 3RU2116-1EC1

Konstrukční velikost: S00

Funkce: přetížení

Provozní napětí: 690 V

Rozsah nastavení proudu (min.): 2.8 A

Rozsah nastavení proudu (max.): 4.0 A

Rozsah nastavení (proud): 2.8 - 4.0 A

Připojení: přípojka s pružinovým protitahem

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 45 mm

V: 102 mm

Hloubka: 79 mm

Rozm.: (š x v x h) 45 x 102 x 79 mm

Obsah: 1 ks

AWG max.: 12

AWG min.: 20

Jmenovitý proud: 4 A

Flexibilní průměr (max.): 2.5 mm²

Pevný průřez (max.): 4 mm²

Průřez flexibilní (min.): 0.5 mm²

Průřez pevný (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1700502 přepěťové relé Siemens 3RU2116-1EC1 3RU21161EC1, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1700502 přepěťové relé Siemens 3RU2116-1EC1 3RU21161EC1, 1 ks

Popis

Relé přetížení 2,8 - 4,0 A pro ochranný velikosti S00, třída 10 jednotlivých umístění hlavní proudový obvod: pružinovou svorkou Hilfsstromkreis:pružinovou svorkou ruční automatický RESET termický přepěťového relé SIRIUS 3RU2 pro stromabhangigen ochrana spotřebičů se standardním alan chod proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení nebo výpadkem fáze. Tato řada je velice flexibilní a nenákladně. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici s různými možnostmi nastavení na Uberlastauslosers. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S00 až S3. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
