Name: přepěťové relé Siemens 3RU2116-1DC0 3RU21161DC0, 1 ks
Brand: Siemens
SKU: 1730566
Availability: BackOrder

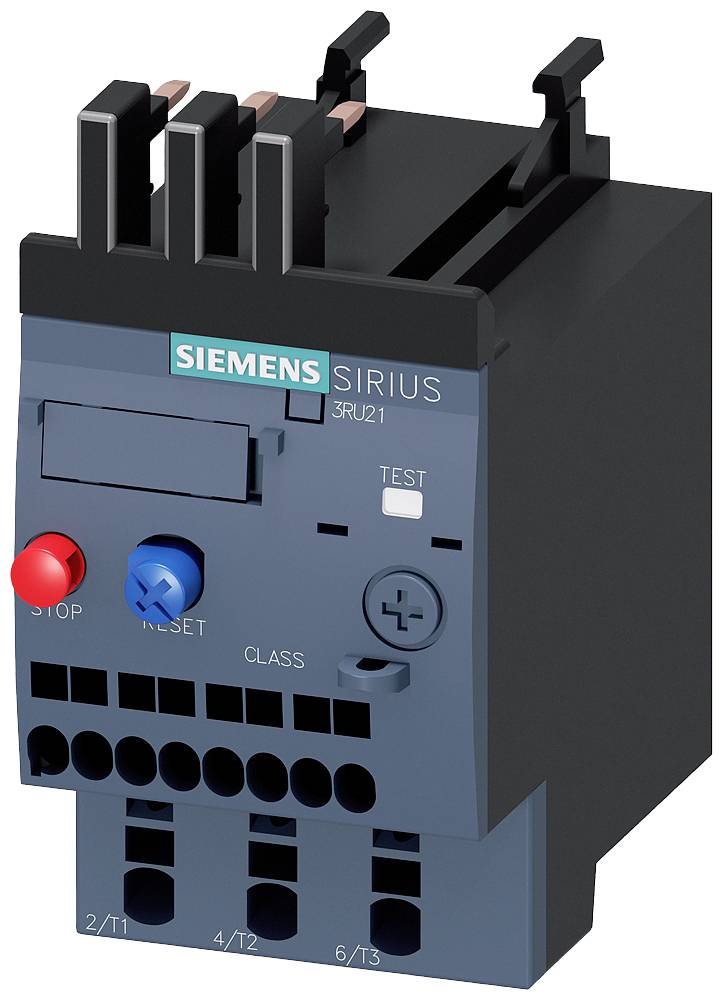

Siemensovo nadproudové relé Sirius s červeným tlačítkem 'Stop' a modrým tlačítkem 'Reset' a číselníkem pro nastavení třídy.

Otevřená elektrorozvodná skříň s elektrickými komponenty a kabeláží, zobrazující uspořádané a pečlivě zapojené technické prvky.

Diagram rozváděče s komponenty: nosič pro samostatné umístění, tepelné nadproudové relé, dálkový RESET, tlačítko

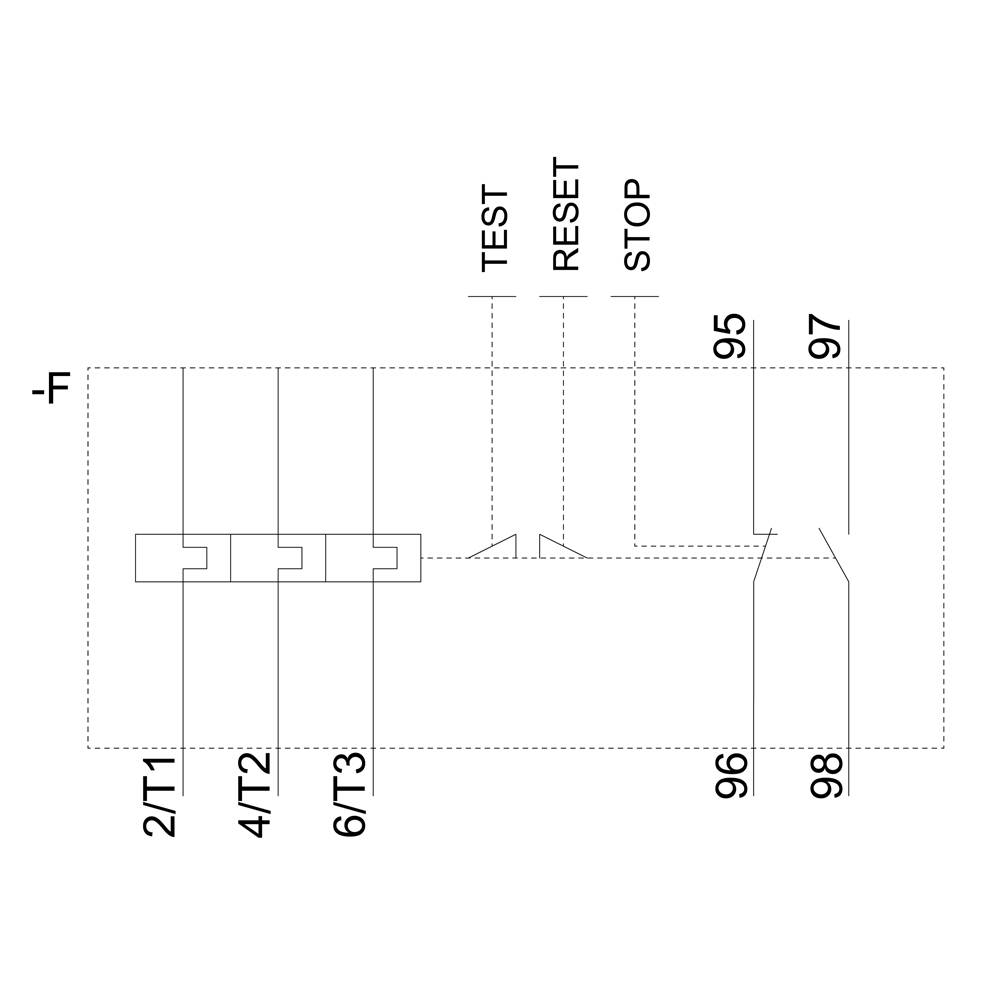

Schéma elektronického zařízení s popiskami: 'TEST', 'RESET', 'STOP' a svorkami '2/T1', '4/T2', '6/T3'.

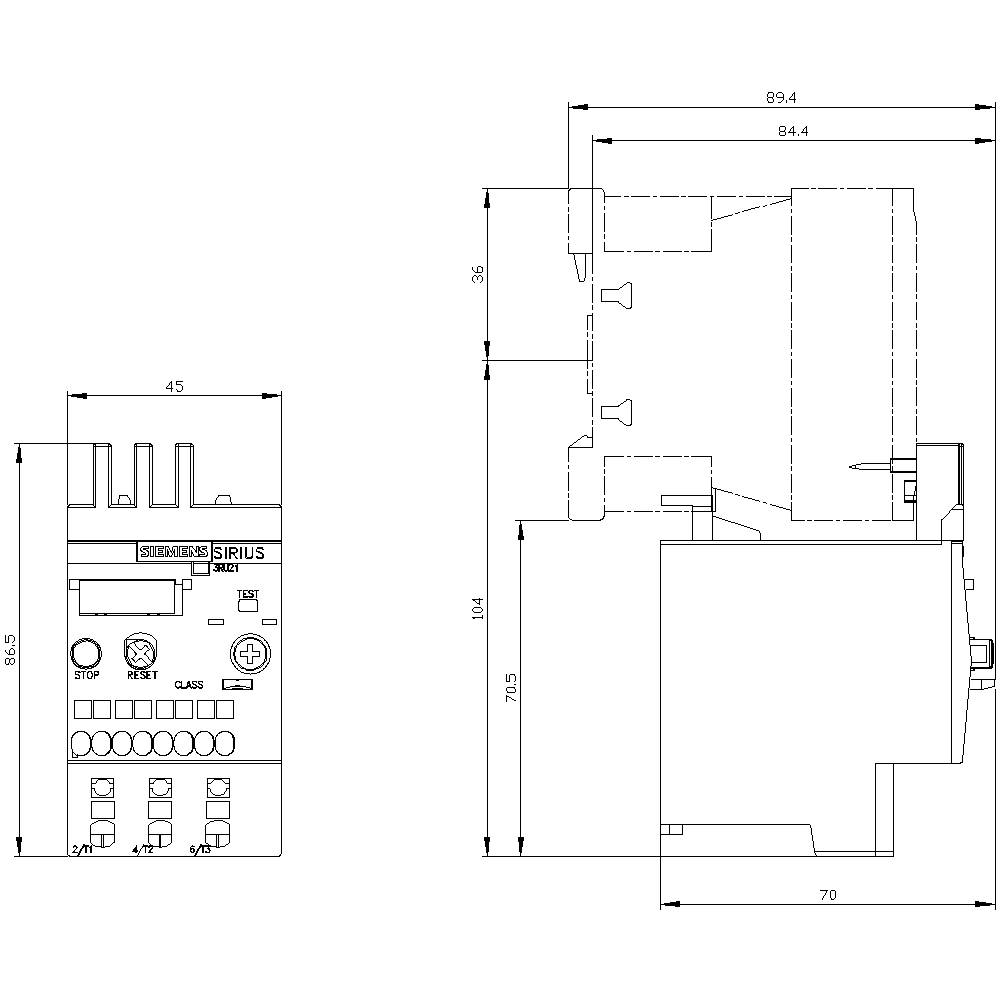

Technický výkres spínacího zařízení SIRIUS s rozměry a popiskami, zobrazující přední a boční pohled pro instalační účely.

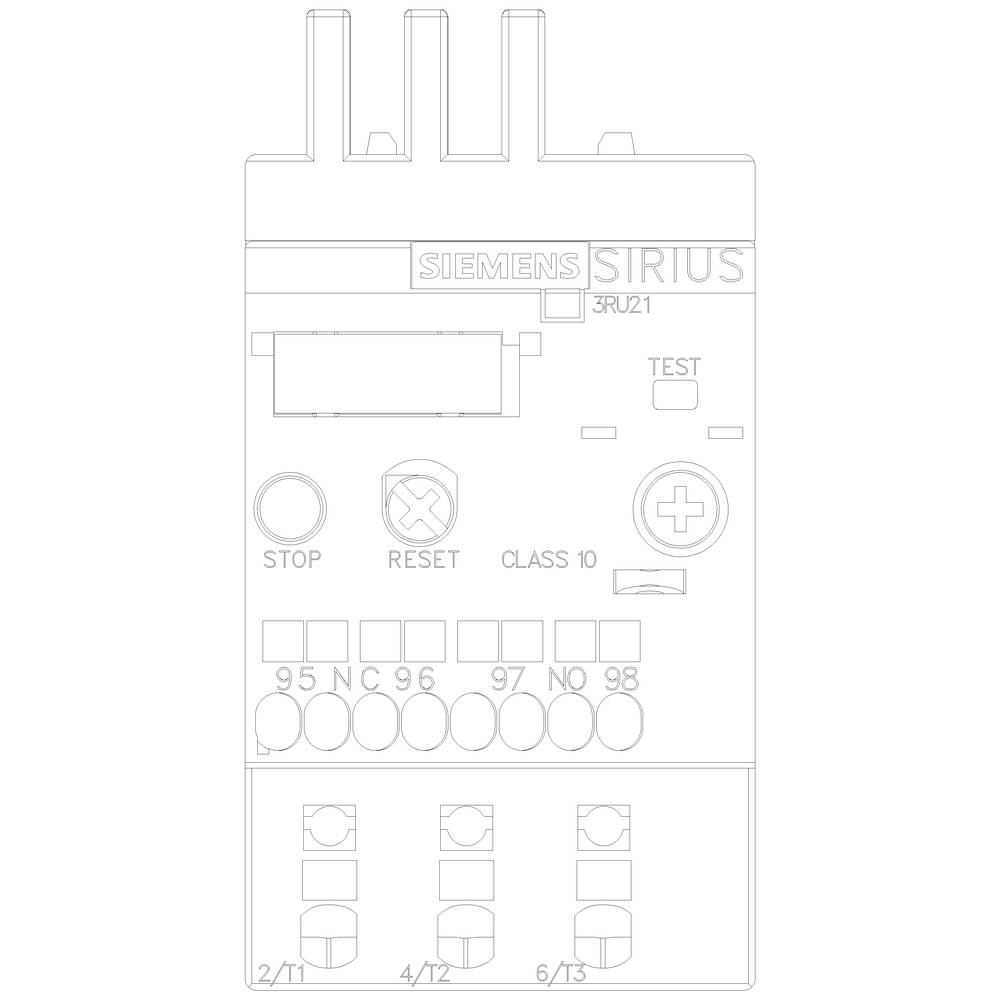

Elektrické ovládací zařízení s tlačítky 'Stop', 'Reset' a otočným ovladačem pro 'Třídu 10', určené pro řídicí aplikace.

1/6

Ilustrační obrázek

Kategorie produktu

přepěťové relé

Funkce

přetížení

Typ

3RU2116-1DC0

Konstrukční velikost

S00

Vlastnosti

Přepínač auto/manuální

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 755,00 Kč / kus)

1 755,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: přepěťové relé

Typ: 3RU2116-1DC0

Konstrukční velikost: S00

Funkce: přetížení

Vlastnosti: Přepínač auto/manuální

Provozní napětí: 690 V

Rozsah nastavení proudu (min.): 2.2 A

Rozsah nastavení proudu (max.): 3.2 A

Rozsah nastavení (proud): 2.2 - 3.2 A

Připojení: přípojka s pružinovým protitahem

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 45 mm

V: 87 mm

Hloubka: 70 mm

Rozm.: (š x v x h) 45 x 87 x 70 mm

Obsah: 1 ks

Hmotnost: 0.1650 kg

AWG max.: 12

AWG min.: 20

Jmenovitý proud: 3.2 A

Flexibilní průměr (max.): 2.5 mm²

Pevný průřez (max.): 4 mm²

Průřez flexibilní (min.): 0.5 mm²

Průřez pevný (min.): 0.5 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1730566 přepěťové relé Siemens 3RU2116-1DC0 3RU21161DC0, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1730566 přepěťové relé Siemens 3RU2116-1DC0 3RU21161DC0, 1 ks

Popis

Relé přetížení 2,2 - 3,2 A pro ochranný velikosti S00, třída 10 ochranný nástavec hlavní proudový obvod: pružinovou svorkou Hilfsstromkreis:pružinovou svorkou ruční automatický RESET termický přepěťového relé SIRIUS 3RU2 pro stromabhangigen ochrana spotřebičů se standardním alan chod proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení nebo výpadkem fáze. Tato řada je velice flexibilní a nenákladně. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici s různými možnostmi nastavení na Uberlastauslosers. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S00 až S3. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
