přepěťové relé Siemens 3RU2116-0JC1 Piece 1 ks

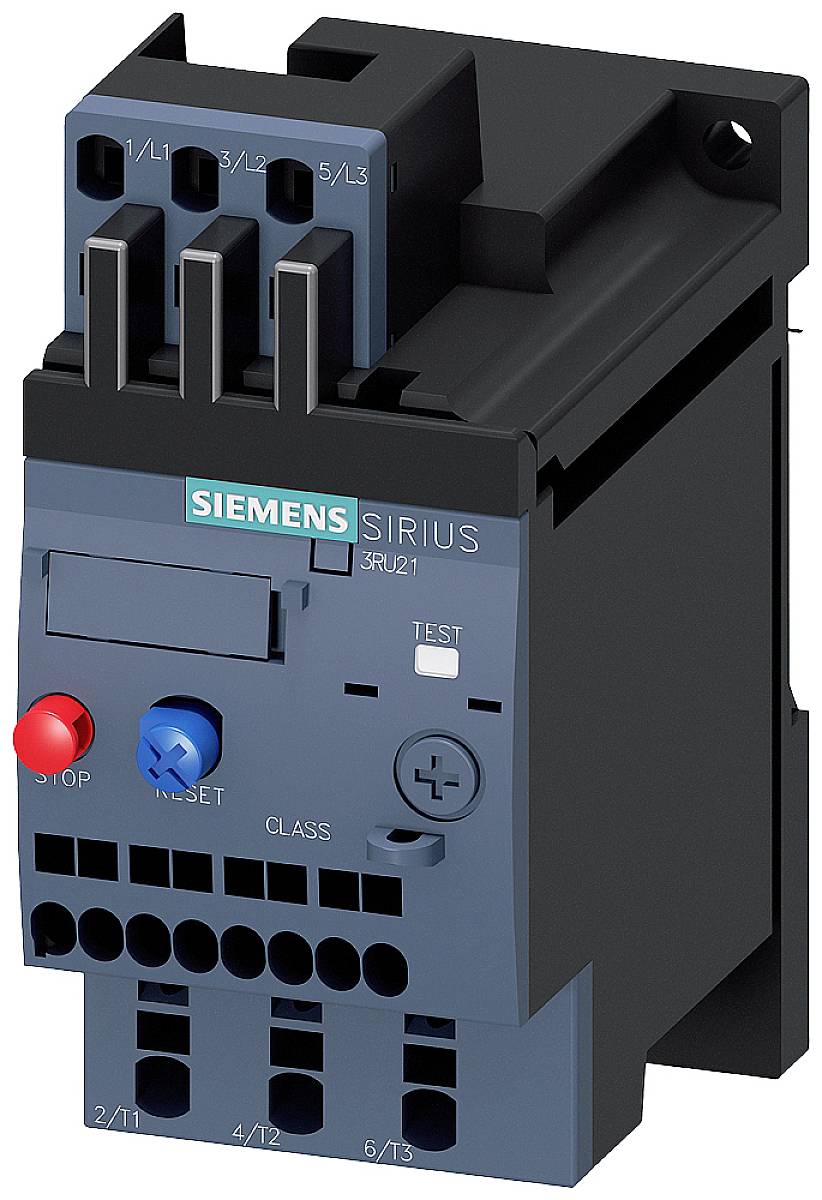

Siemensův stykač Sirius s horními a dolními svorkami, červenými a modrými tlačítky pro zastavení a reset a testovacím tlačítkem.

Ilustrační obrázek

Otevřená rozváděčová skříň s různými elektrickými komponenty a kabely. Vhodná pro řízení technických systémů.

Obrázek ukazuje elektrické spínací zařízení s čísly 1 až 7 k popisu komponent, včetně tlačítka a resetovacích prvků.

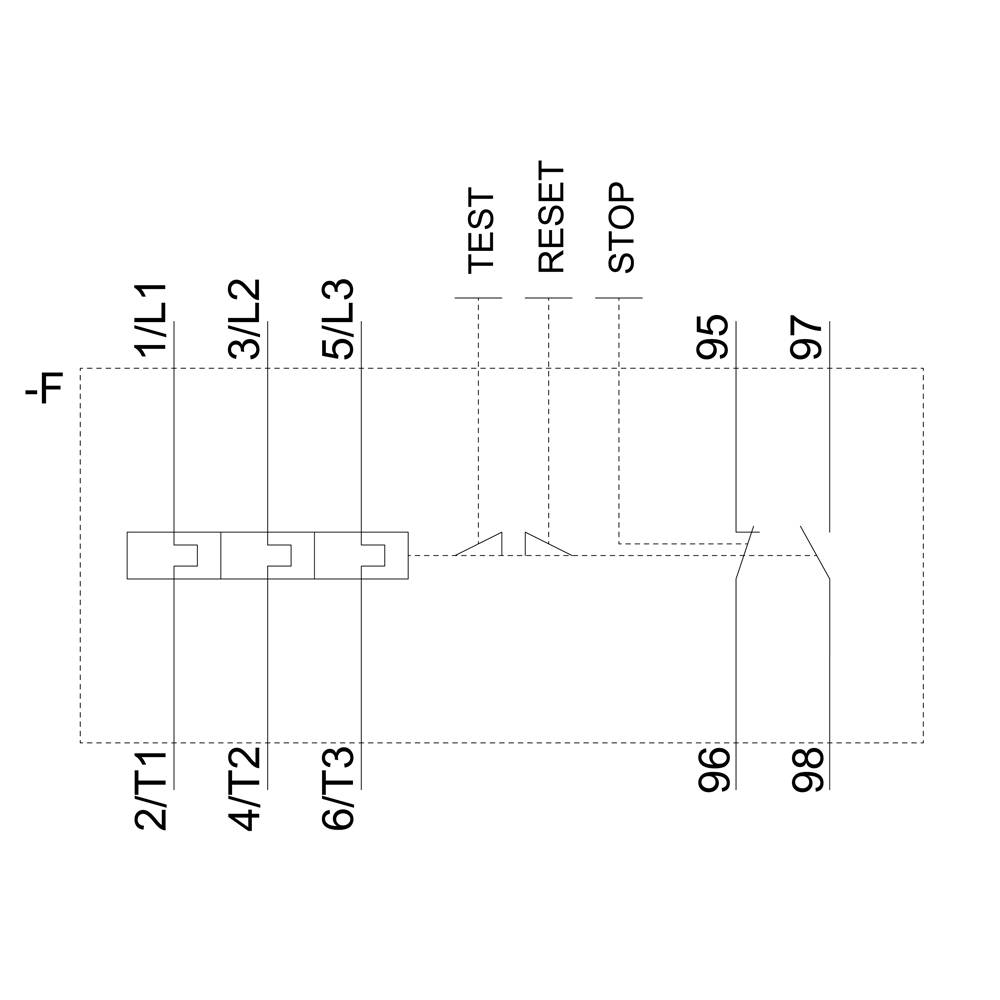

Technický nákres schématu s popiskami 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3. Tři tlačítka: TEST, RESET, STOP.

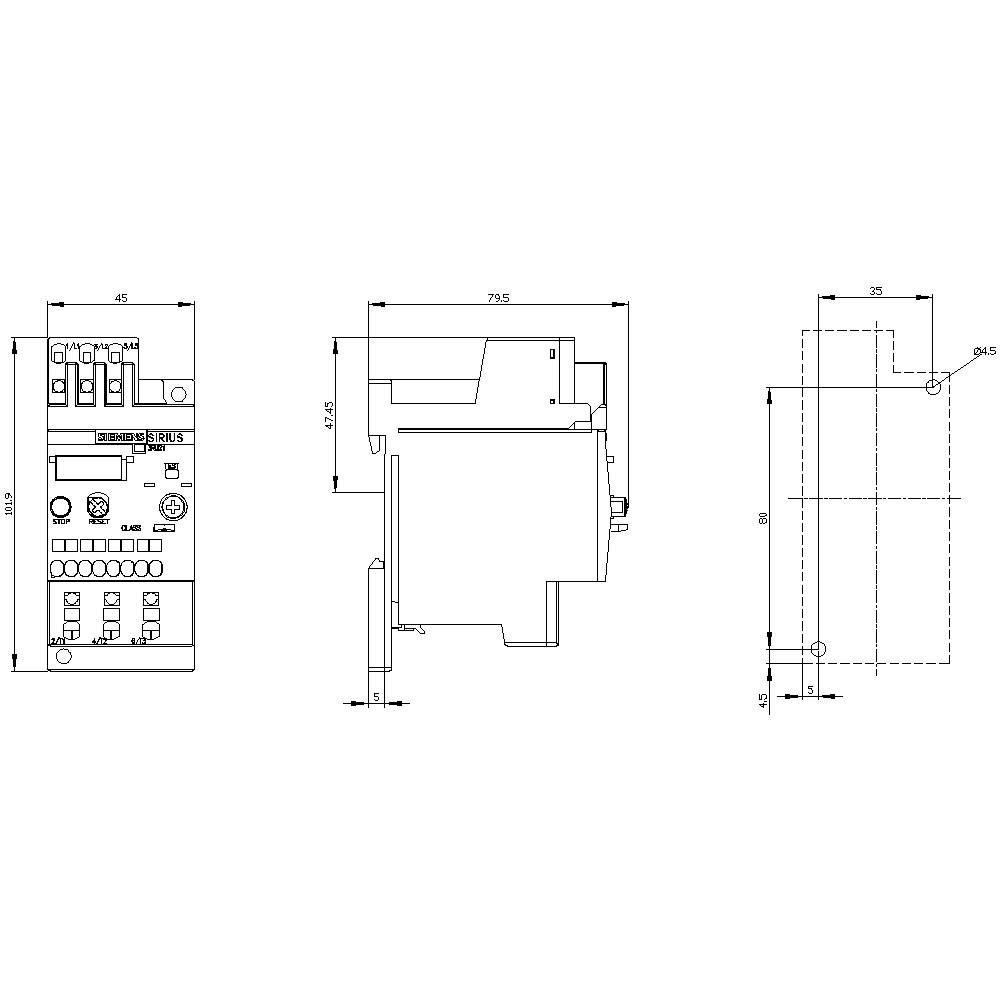

Technický výkres zařízení s bočními, čelními a horními pohledy. Rozměry jsou uváděny v milimetrech.

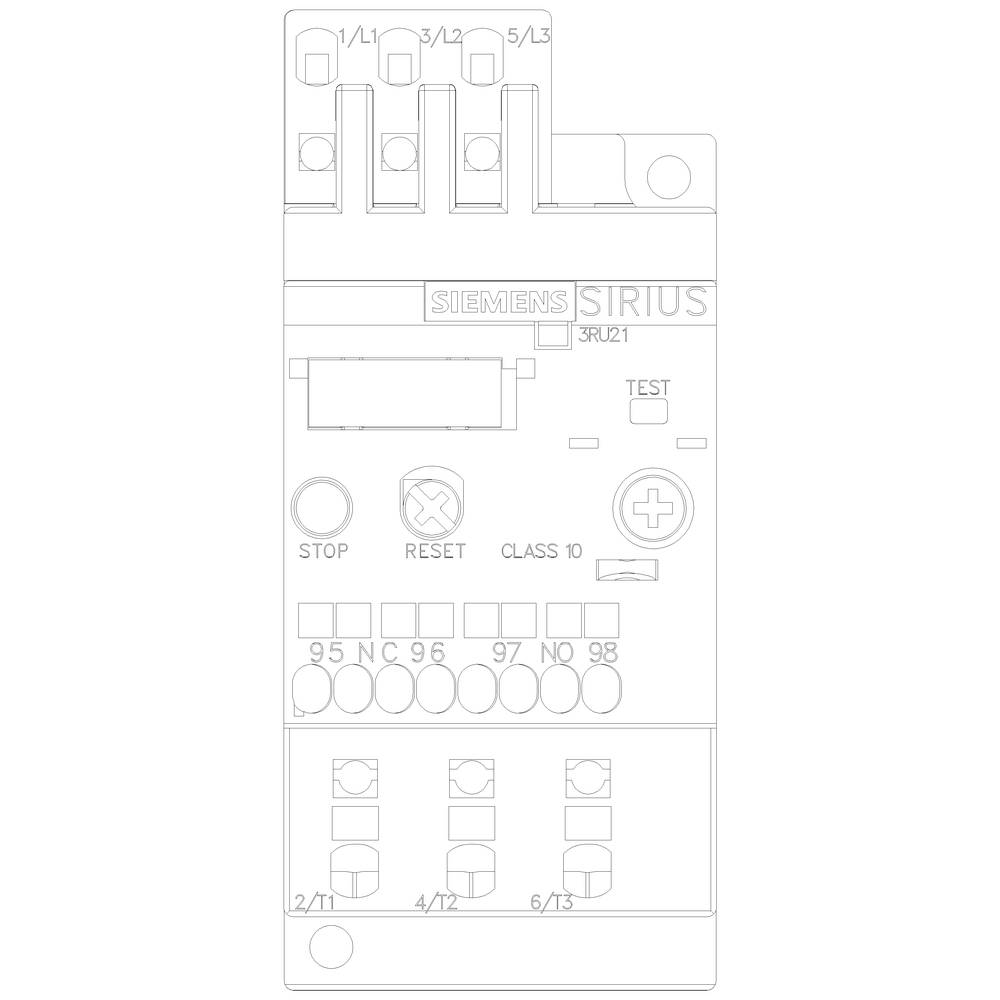

'Siemens Sirius ochranný spínač' zobrazuje elektrické přípojky a ovládací prvky, jako jsou Stop, Reset, s možností ovládání tlačítky a testování.

1/6

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

přepěťové relé

Funkce

přetížení

Typ

3RU2116-0JC1

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: Čt 10. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 714,88 Kč / kus)

1 714,88 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Relé přetížení 0,70-1,0A ochrana motoru S00, třída 10

Dodatečné informace:

Technické parametry

Druh obalu: Piece

Kategorie produktu: přepěťové relé

Typ: 3RU2116-0JC1

Konstrukční velikost: S00

Funkce: přetížení

Vlastnosti: Přepínač auto/manuální

Provozní napětí: 690 V

Rozsah nastavení proudu (min.): 0.70 A

Rozsah nastavení proudu (max.): 1.0 A

Rozsah nastavení (proud): 0.70 - 1.0 A

Připojení: přípojka s pružinovým protitahem

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 45 mm

V: 102 mm

Hloubka: 79 mm

Rozm.: (š x v x h) 45 x 102 x 79 mm

Obsah: 1 ks

AWG max.: 12

AWG min.: 20

Jmenovitý proud: 1 A

Flexibilní průměr (max.): 2.5 mm²

Pevný průřez (max.): 4 mm²

Průřez flexibilní (min.): 0.5 mm²

Průřez pevný (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Spring clamp connection

: 690 V

Ke stažení

List technických údajů

List technických údajů 1730556 přepěťové relé Siemens 3RU2116-0JC1 Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1730556 přepěťové relé Siemens 3RU2116-0JC1 Piece 1 ks

Popis

Relé přetížení 0,70... 1,0 A pro ochranný velikosti S00, třída 10 jednotlivých umístění hlavní proudový obvod: pružinovou svorkou Hilfsstromkreis:pružinovou svorkou ruční automatický RESET termický přepěťového relé SIRIUS 3RU2 pro stromabhangigen ochrana spotřebičů se standardním alan chod proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení nebo výpadkem fáze. Tato řada je velice flexibilní a nenákladně. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici s různými možnostmi nastavení na Uberlastauslosers. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S00 až S3. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
