přepěťové relé Siemens 3RU2116-0AB1 1 ks

Na obrázku je zobrazen stykač Siemens Sirius, elektromechanické spínací zařízení, s přípojkami a testovacím tlačítkem.

Ilustrační obrázek

Šedá rozvaděčová skříň s otevřenými skleněnými dveřmi zobrazuje různé elektrické komponenty a zapojení v několika úrovních.

Diagram znázorňuje konstrukci tepelného nadproudového relé s příslušenstvím: jednotlivé komponenty, možnosti resetování a ovládací prvky.

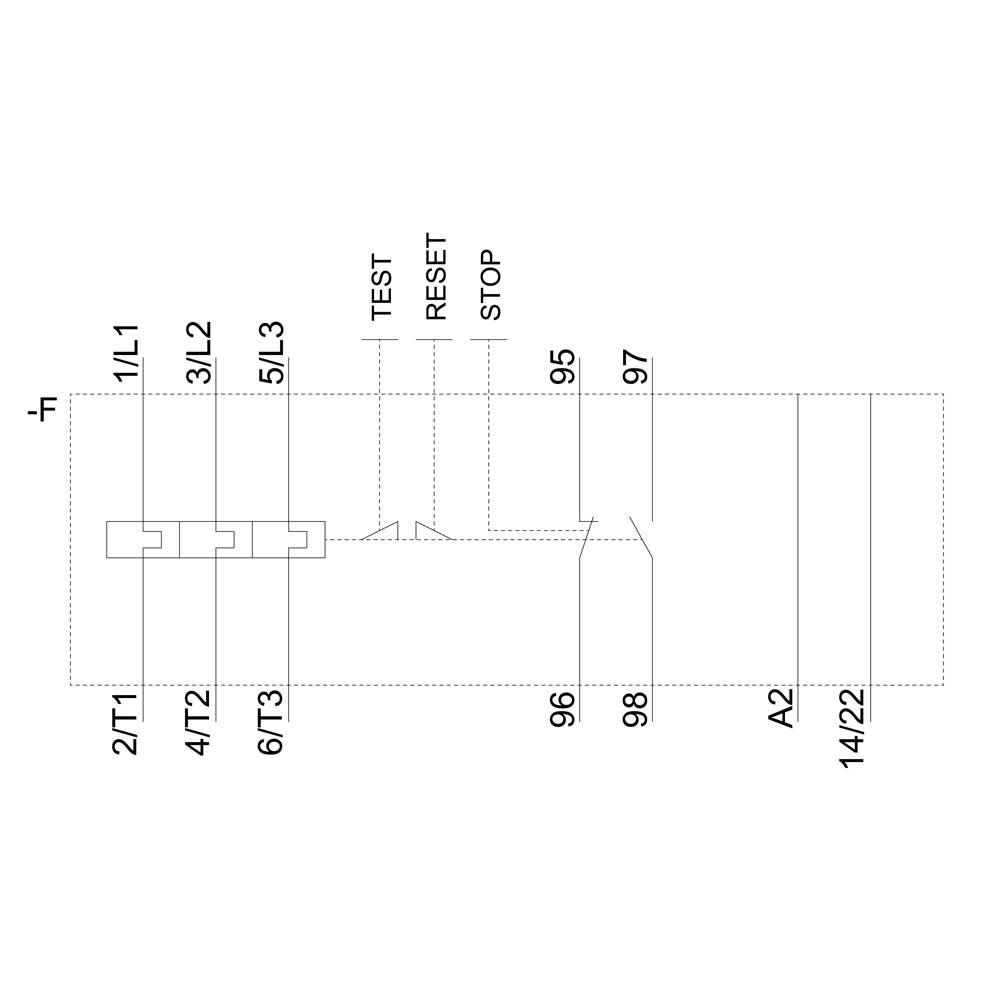

Diagram elektrického obvodu s popiskami: 1L1, 3L2, 5L3, 2/T1, 4/T2, 6/T3, TEST, RESET, STOP, 95, 96, 97, 98, A2, 14/22.

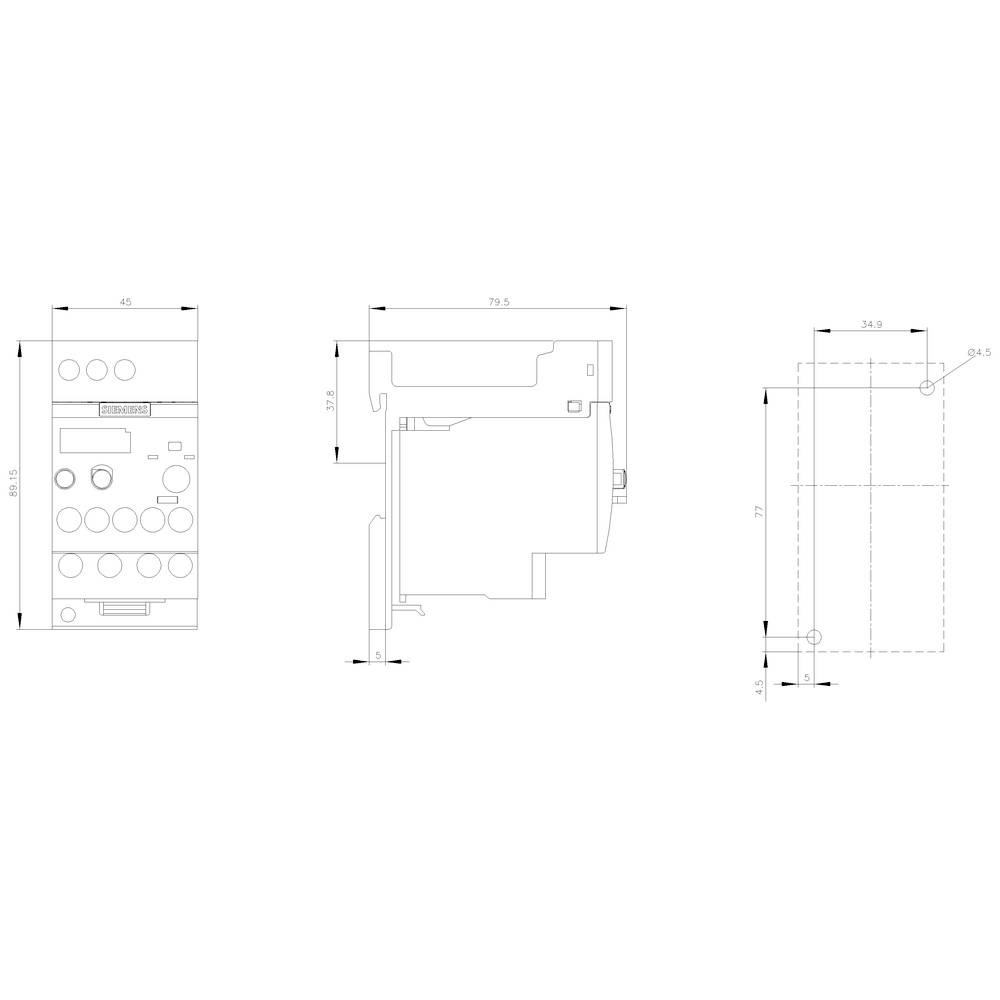

Technický výkres zobrazuje rozměry stroje ve třech pohledech: čelní pohled, boční pohled a pohled shora s kótami.

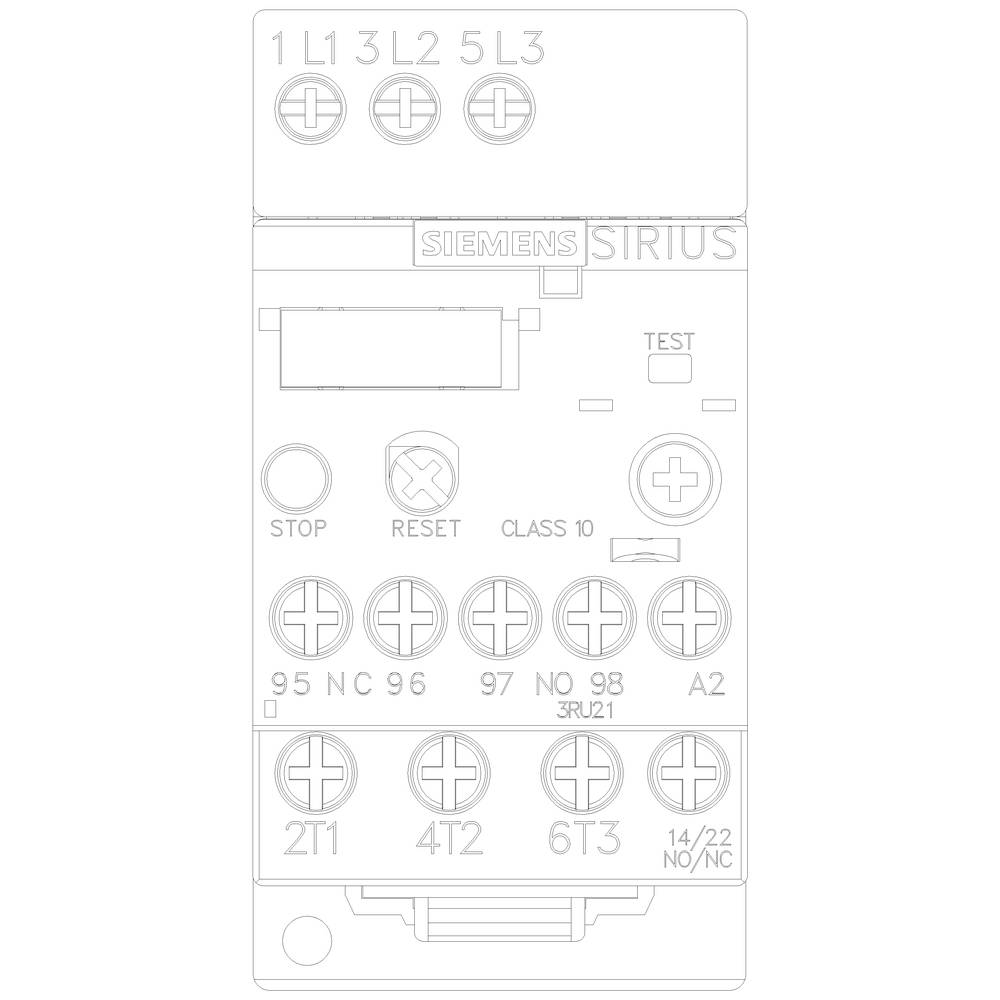

'Ochrana značky Siemens SIRIUS s připojením L1, L2, L3, 95, 96, 97, 98, A1, A2; spínač pro STOP, RESET a TEST.'

1/6

Ilustrační obrázek

Kategorie produktu

přepěťové relé

Funkce

přetížení

Typ

3RU2116-0AB1

Konstrukční velikost

S00

Vlastnosti

Přepínač auto/manuální

Datasheety: (PDF)

Doručení: Čt 10. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 974,38 Kč / kus)

1 974,38 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Relé přetížení 0,11-0,16A ochrana motoru S00, třída 10

Dodatečné informace:

Technické parametry

Kategorie produktu: přepěťové relé

Typ: 3RU2116-0AB1

Konstrukční velikost: S00

Funkce: přetížení

Vlastnosti: Přepínač auto/manuální

Provozní napětí: 690 V

Rozsah nastavení proudu (min.): 0.11 A

Rozsah nastavení proudu (max.): 0.16 A

Rozsah nastavení (proud): 0.11 - 0.16 A

Připojení: šroubovací

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 45 mm

V: 89 mm

Hloubka: 80 mm

Rozm.: (š x v x h) 45 x 89 x 80 mm

Obsah: 1 ks

AWG max.: 12

AWG min.: 20

Jmenovitý proud: 0.16 A

Flexibilní průměr (max.): 2.5 mm²

Pevný průřez (max.): 4 mm²

Průřez flexibilní (min.): 0.5 mm²

Průřez pevný (min.): 0.5 mm²

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

Ke stažení

List technických údajů

List technických údajů 1729716 přepěťové relé Siemens 3RU2116-0AB1 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1729716 přepěťové relé Siemens 3RU2116-0AB1 1 ks

Popis

Relé přetížení 0,11 - 0,16 A pro ochranný velikosti S00, třída 10 jednotlivých umístění hlavní proudový obvod: šroubové Hilfsstromkreis: šroubové ruční automatický RESET termický přepěťového relé SIRIUS 3RU2 pro stromabhangigen ochrana spotřebičů se standardním alan chod proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení nebo výpadkem fáze. Tato řada je velice flexibilní a nenákladně. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici s různými možnostmi nastavení na Uberlastauslosers. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S00 až S3. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
