Name: přepěťové relé Siemens 3RU2116-0AB0 3RU21160AB0, 1 ks
Brand: Siemens
SKU: 1706184
Availability: BackOrder

Černé motorové ochranné relé Siemens Sirius s červenými a modrými tlačítky a několika připojovacími svorkami.

Otevřená rozvodná skříň s elektrickými komponenty a vedením. Uvnitř jsou viditelné spínače, relé a svorkovnice.

Diagram elektrického ochranného systému s možnostmi místního a dálkového RESETU, tepelným nadproudovým relé a různými komponenty.

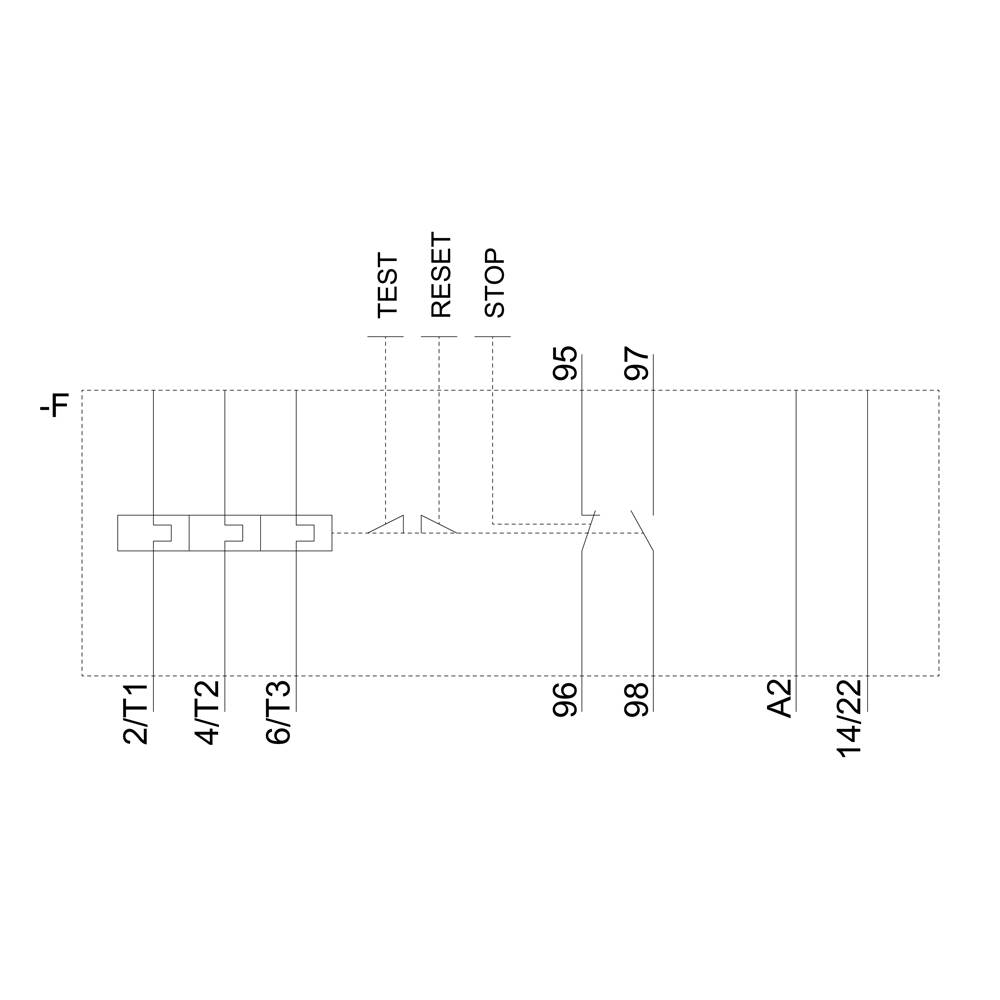

Schéma zapojení s elektrickými obvody a označeními signálů: '2/T1', '4/T2', '6/T3', 'TEST', 'RESET', 'STOP', '95', '96', '97', 'A2', '14/22'.

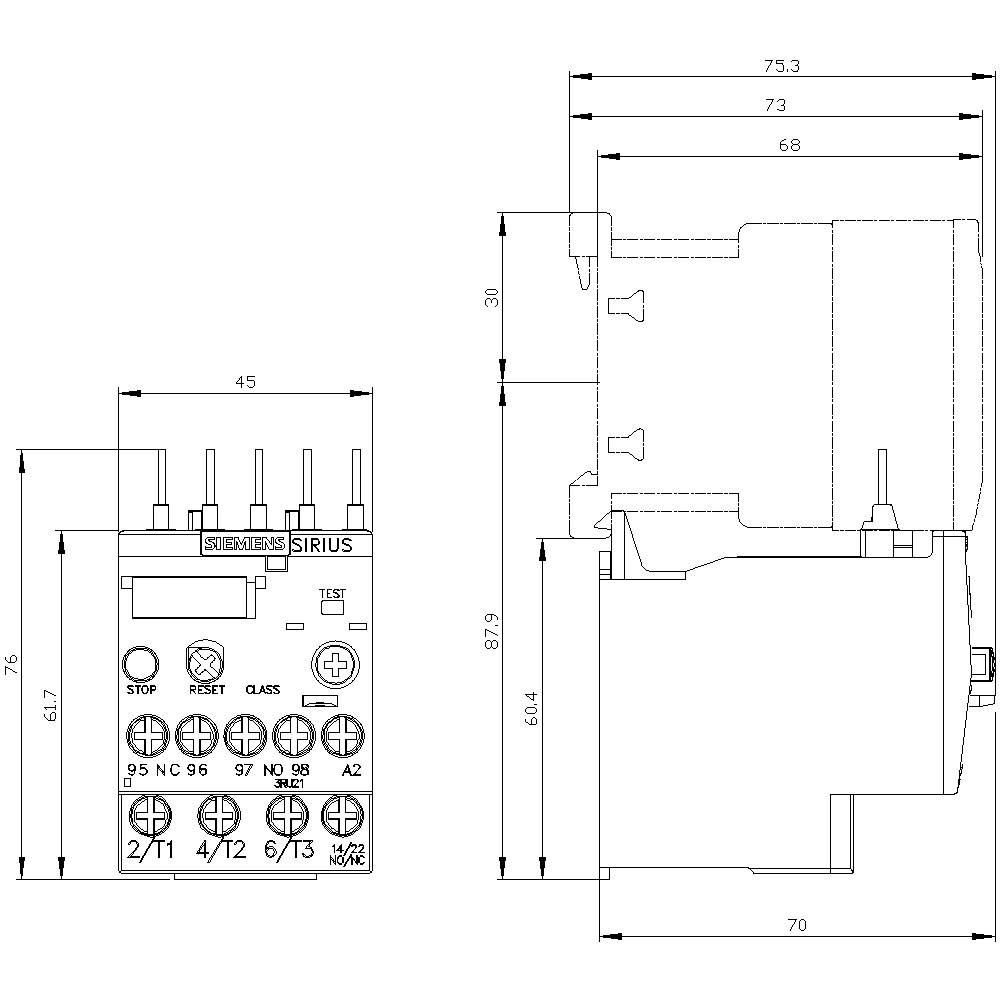

Technický výkres elektrického relé s různými rozměry a detaily připojení, zobrazeny boční a přední pohled.

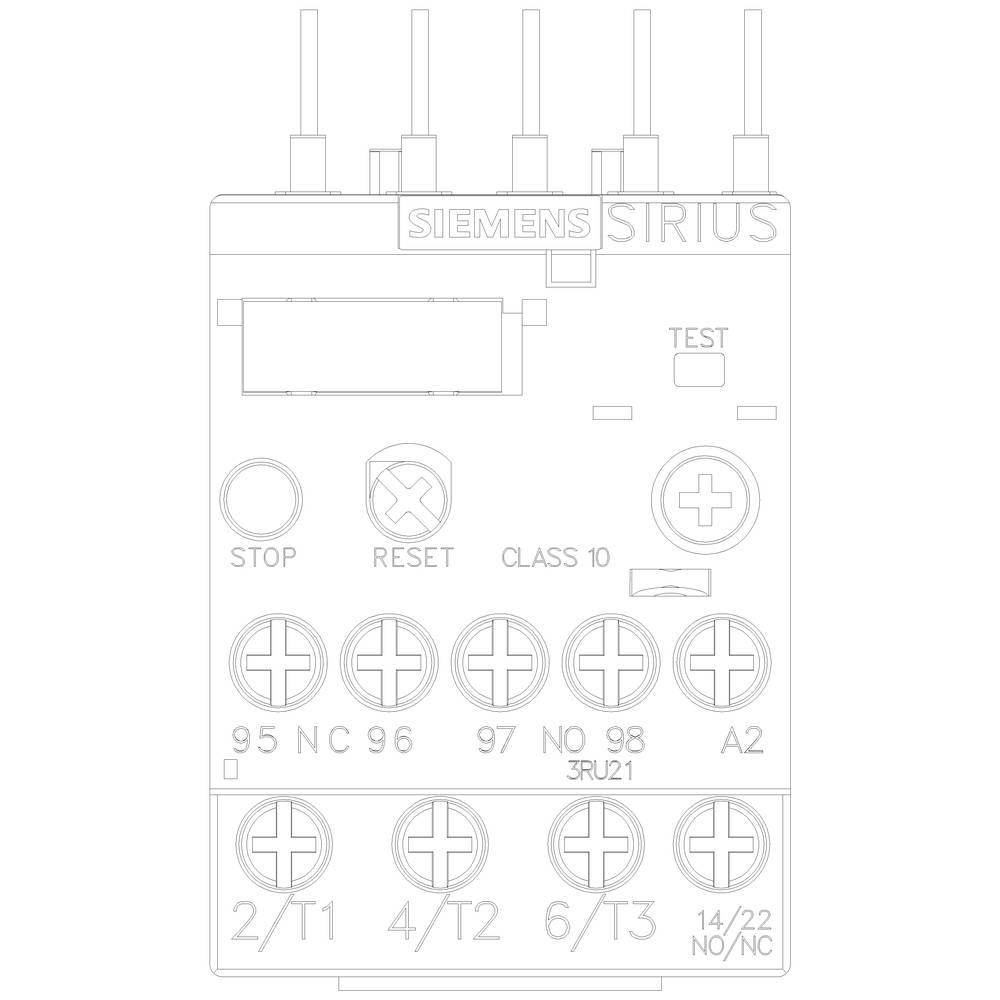

Elektrické spínací zařízení s tlačítky pro 'Stop' a 'Reset', včetně popisu svorkovnice a čísla třídy 10.

1/6

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

přepěťové relé

Funkce

přetížení

Typ

3RU2116-0AB0

Konstrukční velikost

S00

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 859,00 Kč / kus)

1 859,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: přepěťové relé

Typ: 3RU2116-0AB0

Konstrukční velikost: S00

Funkce: přetížení

Provozní napětí: 690 V

Rozsah nastavení proudu (min.): 0.11 A

Rozsah nastavení proudu (max.): 0.16 A

Rozsah nastavení (proud): 0.11 - 0.16 A

Připojení: šroubovací

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 45 mm

V: 76 mm

Hloubka: 70 mm

Rozm.: (š x v x h) 45 x 76 x 70 mm

Obsah: 1 ks

Hmotnost: 0.1529 kg

AWG max.: 12

AWG min.: 20

Jmenovitý proud: 0.16 A

Flexibilní průměr (max.): 2.5 mm²

Pevný průřez (max.): 4 mm²

Průřez flexibilní (min.): 0.5 mm²

Průřez pevný (min.): 0.5 mm²

: Direct attachment

: 1

: 1

: 0

: CLASS 10

: Screw connection

: 690 V

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1706184 přepěťové relé Siemens 3RU2116-0AB0 3RU21160AB0, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1706184 přepěťové relé Siemens 3RU2116-0AB0 3RU21160AB0, 1 ks

Popis

Relé přetížení 0,11 - 0,16 A pro ochranný velikosti S00, třída 10 ochranný nástavec hlavní proudový obvod: šroubové Hilfsstromkreis: šroubové ruční automatický RESET termický přepěťového relé SIRIUS 3RU2 pro stromabhangigen ochrana spotřebičů se standardním alan chod proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení nebo výpadkem fáze. Tato řada je velice flexibilní a nenákladně. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici s různými možnostmi nastavení na Uberlastauslosers. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S00 až S3. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
