Name: přepěťové relé Siemens 3RB2163-4MC2 3RB21634MC2, 1 ks
Brand: Siemens
SKU: 1742021
Availability: BackOrder

Třípólový výkonový spínač v šedé barvě s modrými akcenty, používaný v elektrických zařízeních pro řízení toku elektrického proudu.

Otevřená elektrická rozvodná skříň s několika úrovněmi elektrických komponent a kabeláže, kde jsou viditelné spínače, relé a elektrické přípojky.

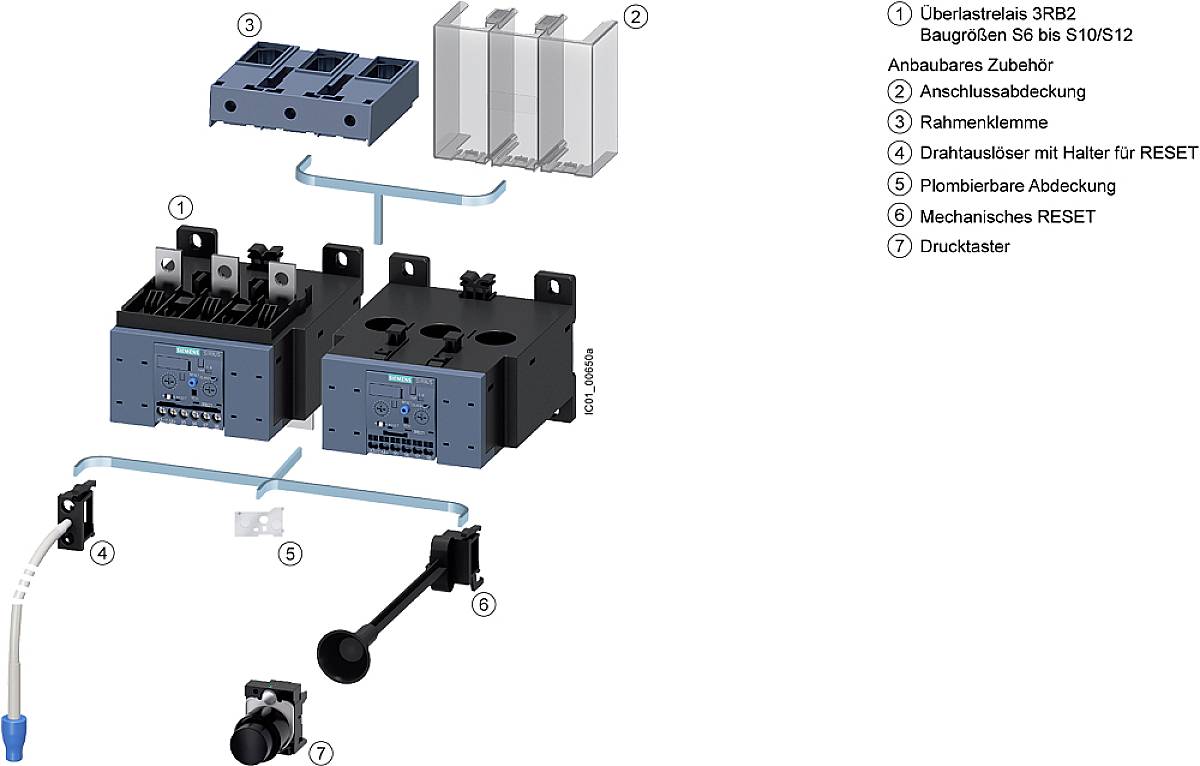

Obrázek znázorňuje konstrukční uspořádání přetěžovacího relé s následujícími komponenty: montážní příslušenství, kryt svorkovnice, rámová svorka, resetovací tlačítko, plombovatelný kryt.

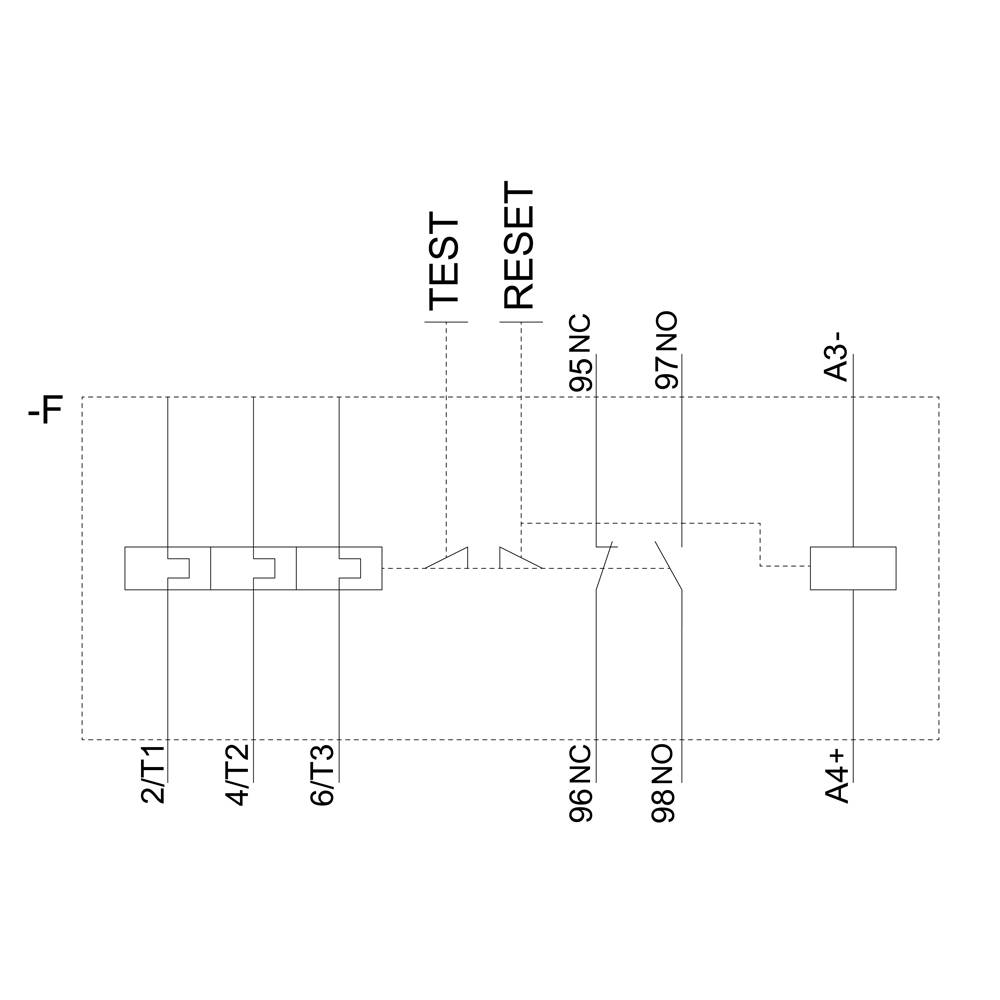

Schematické znázornění elektrického schématu zapojení s přípoji, číslovanými od 2/T1 po A4+, včetně testovacích a resetovacích bodů.

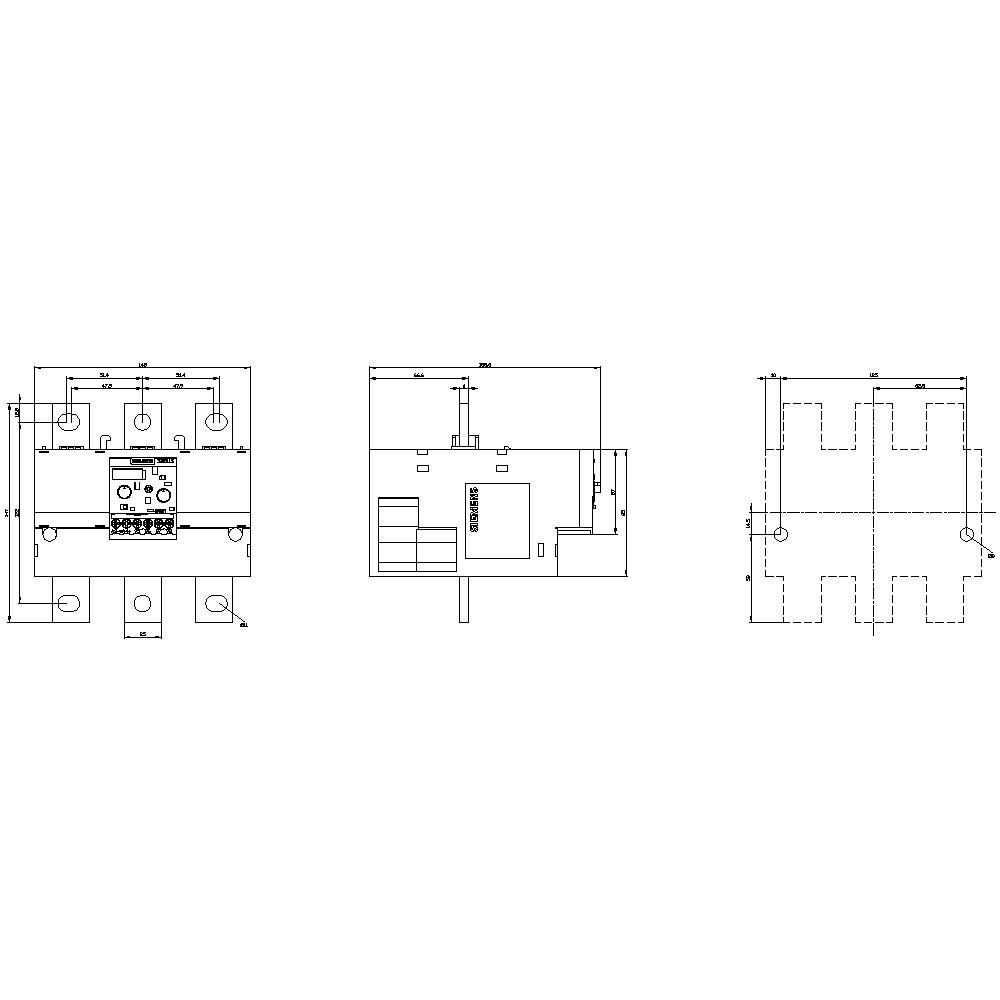

Technický výkres mechanické součásti s předním, bočním a pohledem shora. Obsahuje rozměrové údaje a technické detaily.

1/5

Ilustrační obrázek

Kategorie produktu

přepěťové relé

Funkce

přetížení

Typ kontaktu

1 spínací kontakt

1 rozpínací kontakt

Typ

3RB2163-4MC2

Konstrukční velikost

S12

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (16 075,00 Kč / kus)

16 075,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: přepěťové relé

Typ: 3RB2163-4MC2

Konstrukční velikost: S12

Funkce: přetížení

Provozní napětí: 1000 V/AC

Rozsah nastavení proudu (min.): 160 A

Rozsah nastavení proudu (max.): 630 A

Rozsah nastavení (proud): 160 - 630 A

Typ kontaktu: 1 spínací kontakt
1 rozpínací kontakt

Připojení: lištová přípojka

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 120 mm

V: 119 mm

Rozm.: (d x š x v) 155 x 120 x 119 mm

Obsah: 1 ks

AWG max.: 16

AWG min.: 24

Jmenovitý proud: 630 A

Délka: 155 mm

: Separate positioning

: 1

: 1

: 0

: Adjustable

: Other

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Funkce

Kategorie produktu

modul napájení proudem Siemens 3RB2906-2DG1 Piece 1 ks

Objednací číslo:1742025

Doručení: St 11. 11.

Conrad Electronic

proud

modul napájení proudem

Min.: 1

Násobky: 1

9 225,00 Kč^*

modul napájení proudem Siemens 3RB2906-2JG1 3RB29062JG1, 1 ks

Objednací číslo:1742026

Doručení: St 11. 11.

Conrad Electronic

proud

modul napájení proudem

Min.: 1

Násobky: 1

9 889,00 Kč^*

modul napájení proudem Siemens 3RB2966-2WH2 3RB29662WH2, 1 ks

Objednací číslo:1742033

Doručení: St 11. 11.

Conrad Electronic

proud

modul napájení proudem

Min.: 1

Násobky: 1

26 565,00 Kč^*

paměťový modul Siemens 3RB2985-2AA0 3RB29852AA0, 1 ks

Objednací číslo:1742034

Doručení: St 11. 11.

Conrad Electronic

přetížení

paměťový modul

Min.: 1

Násobky: 1

3 489,00 Kč^*

paměťový modul Siemens 3RB2985-2AA1 3RB29852AA1, 1 ks

Objednací číslo:1742035

Doručení: St 11. 11.

Conrad Electronic

přetížení

paměťový modul

Min.: 1

Násobky: 1

4 645,00 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-1FX2 1 ks

Objednací číslo:1741868

Doručení: St 11. 11.

Conrad Electronic

přetížení

přepěťové relé

Min.: 1

Násobky: 1

7 835,00 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FC2 Piece 1 ks

Objednací číslo:1741869

Doručení: St 11. 11.

Conrad Electronic

přetížení

přepěťové relé

Min.: 1

Násobky: 1

8 735,00 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FF2 Piece 1 ks

Objednací číslo:1741870

Doručení: St 11. 11.

Conrad Electronic

přetížení

přepěťové relé

Min.: 1

Násobky: 1

8 735,00 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FX2 Piece 1 ks

Objednací číslo:1741872

Doručení: St 11. 11.

Conrad Electronic

přetížení

přepěťové relé

Min.: 1

Násobky: 1

8 469,00 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-1GF2 Piece 1 ks

Objednací číslo:1750423

Doručení: St 11. 11.

Conrad Electronic

přetížení

přepěťové relé

Min.: 1

Násobky: 1

8 629,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1742021 přepěťové relé Siemens 3RB2163-4MC2 3RB21634MC2, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742021 přepěťové relé Siemens 3RB2163-4MC2 3RB21634MC2, 1 ks

Popis

Relé 160 - 630 přetížení A pro ochranný velikosti S10 / S12, třída 5...30E ochranný nástavec / jednomístné umístění hlavní proudový obvod:Schienenanschl. Hilfsstromkreis: Schraubanschl. Ruční automatický RESET interní Erdschlusserkennung elektronické přepěťového relé SIRIUS 3RB2 pro stromabhangigen ochrana spotřebičů s normální a těžko rozběhový proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení, Phasenunsymmetrie nebo výpadkem fáze. Díky velkým proud nastavení rozsahu a různých Auslosecharakteristiken se jen několika málo typy celé řady motorů. S nízkou ztrátou výkonu jsou mimořádně energeticky úsporný a přispívají k nižší zahřívání v rozvaděči. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX) jsou samozřejmostí. Provedení 3RB21 nabízí rozšířené funkce jako integrovaný elektrické dálkový reset, Erdschlusserfassung a mnoho nabídnout. K dispozici s různými možnostmi nastavení na Uberlastauslosers a s různými tříd spuštění. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S6 až S12. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
