Name: přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3123-4SB0 Piece 1 ks
Brand: Siemens
SKU: 1748441
Availability: BackOrder

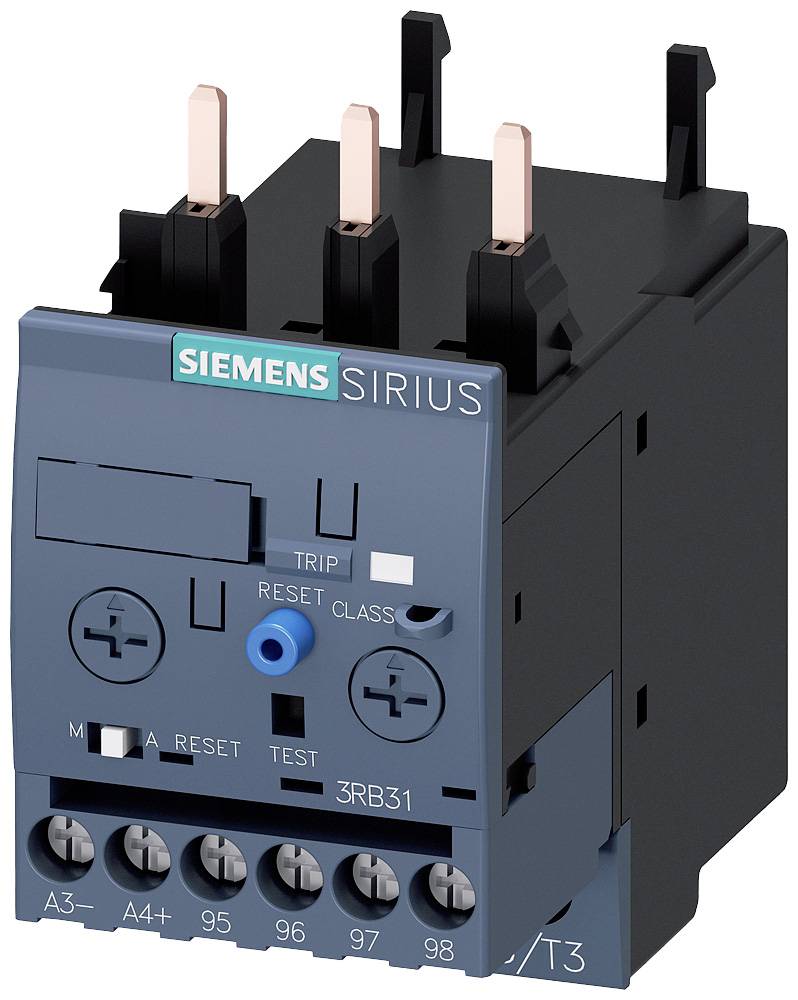

Siemensův stykač Sirius se 3 leštěnými kontakty nahoře, modrou resetovací tlačítkem a připojovacími svorkami dole.

Otevřená rozvodná skříň s několika elektrickými komponenty a kabeláží, která ukazuje vnitřní strukturu a organizaci elektronických systémů.

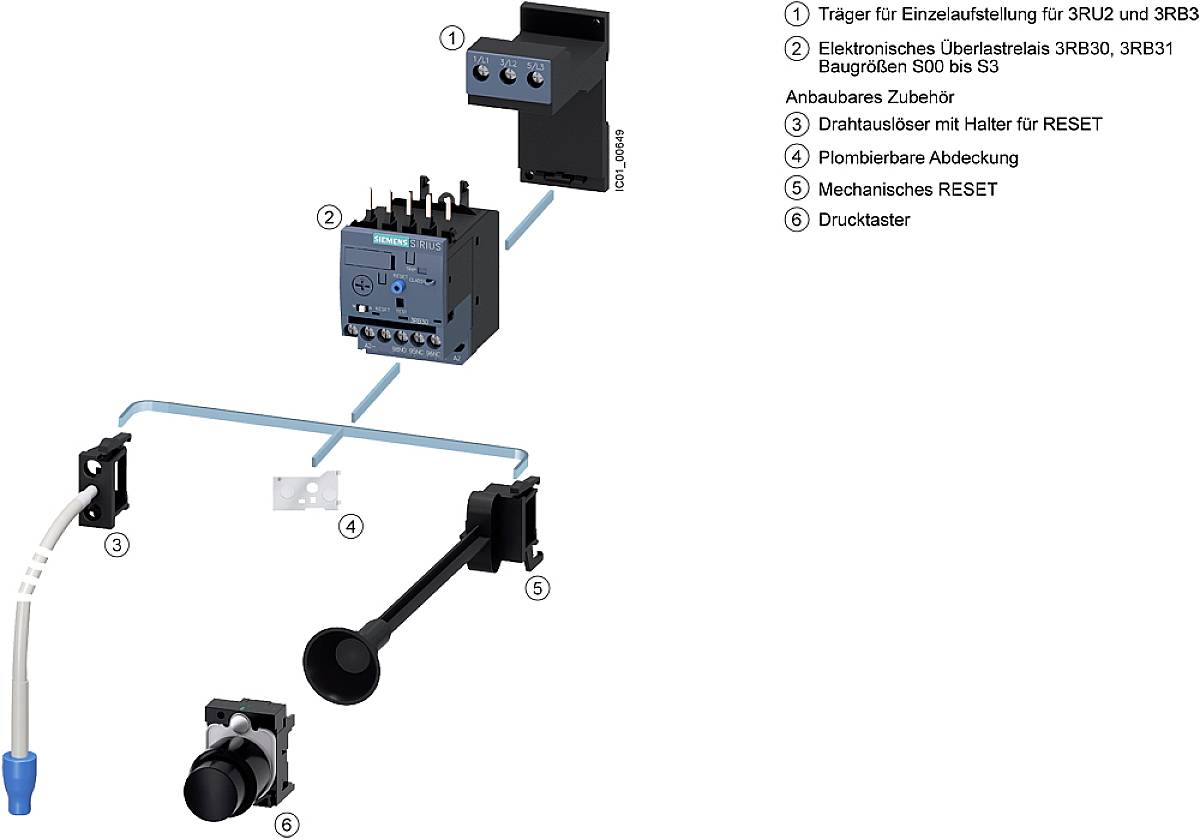

Diagram kontaktního systému s elektrickými nadproudovými relé a příslušenstvím. Prvky jsou očíslovány a podrobně vysvětleny.

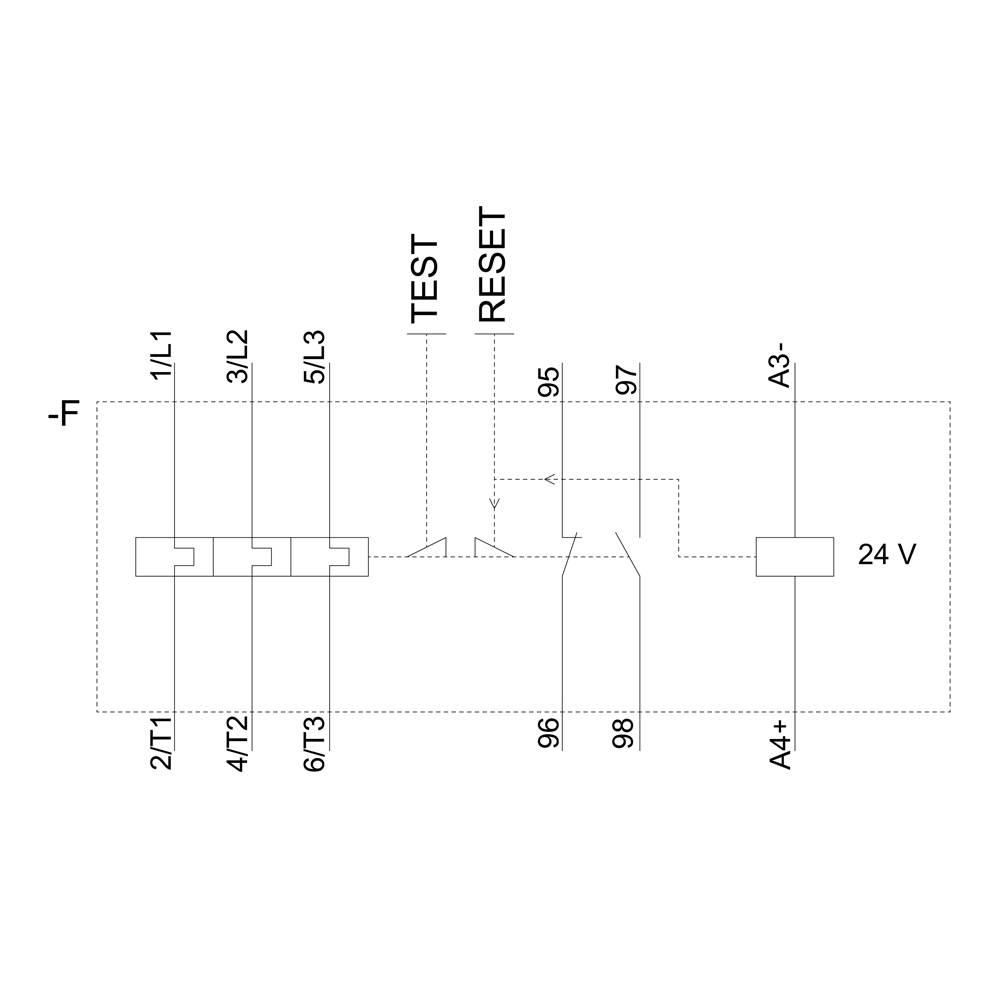

Schéma elektrického obvodu s testovací a resetovací funkcí. Napětí: 24 V. Svorky: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, A3-, A4+.

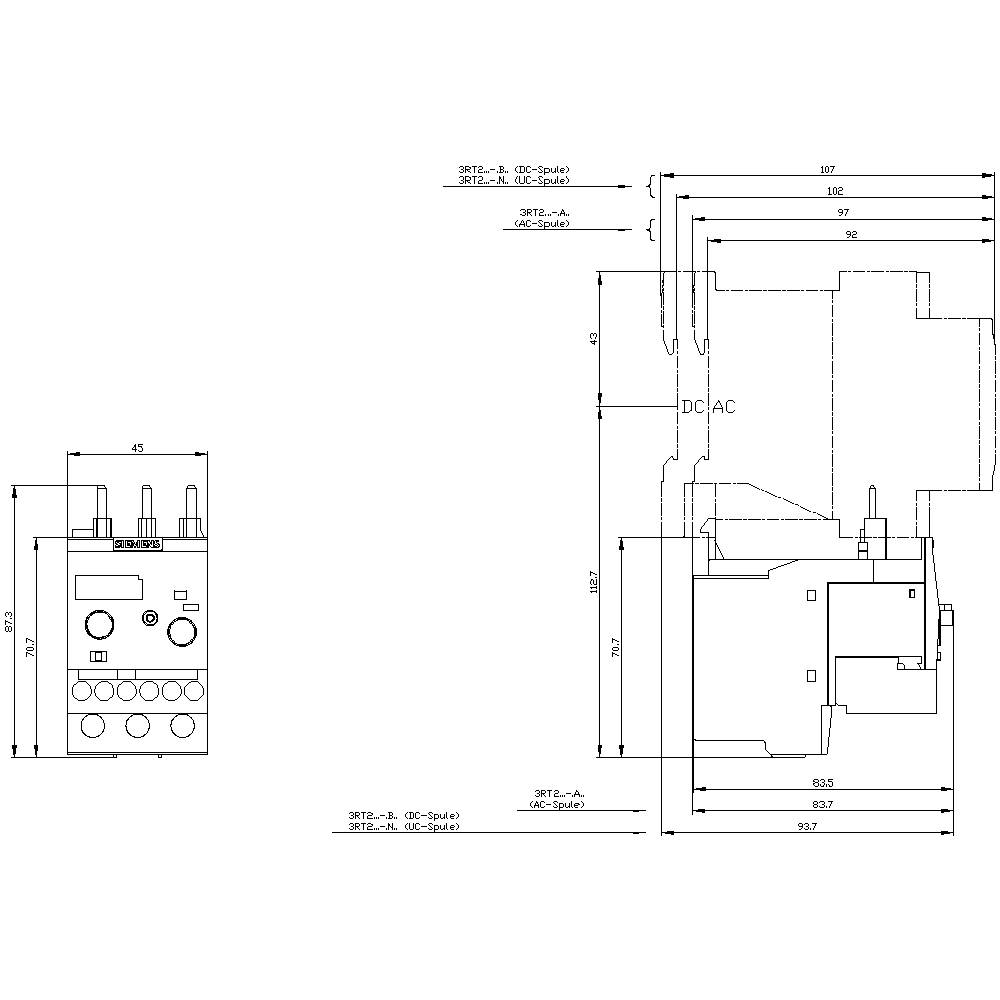

Technický výkres elektrického zařízení s rozměry. Zobrazuje přední a boční pohled. Detaily zahrnují polohy spínačů a připojovací body.

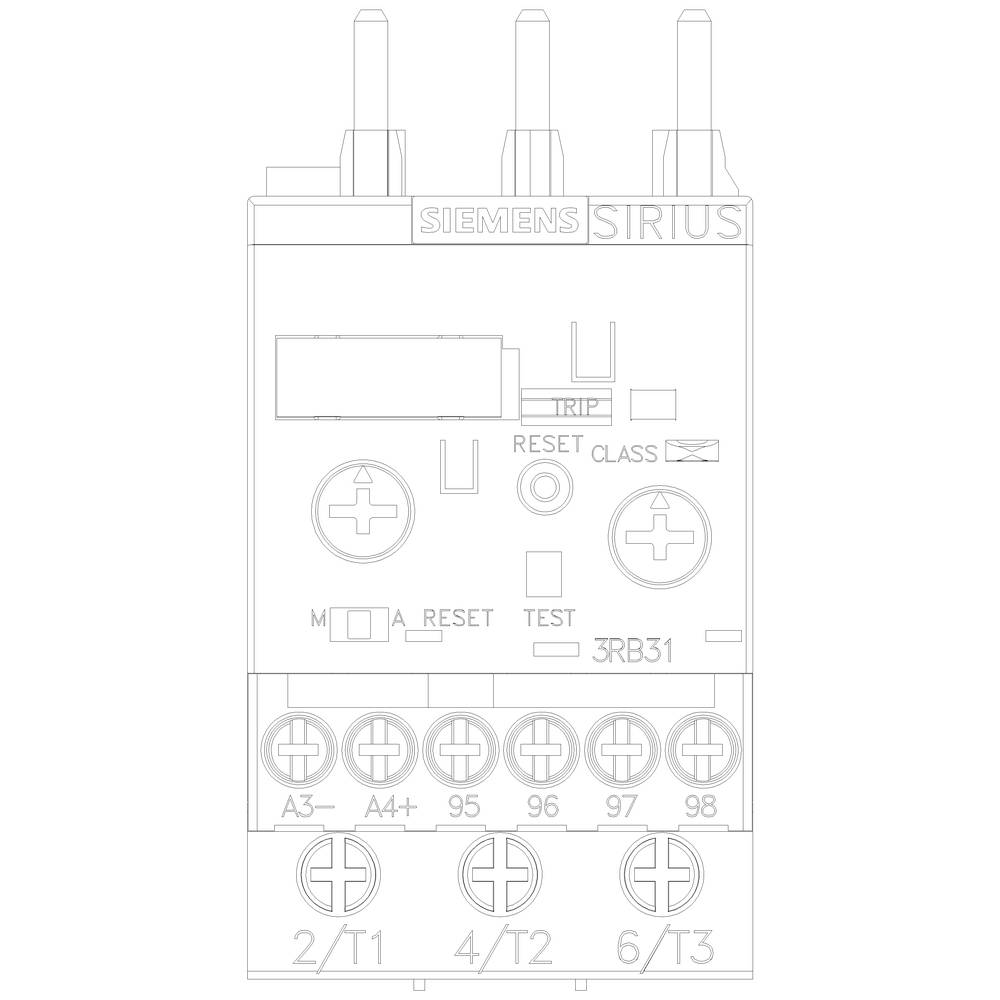

Diagram elektrického spínacího zařízení s popiskami. Zobrazuje připojení a testovací tlačítko, klíčové pro montážní nebo servisní informace.

1/6

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

přepěťové relé

Funkce

přetížení

Typ kontaktu

1 spínací kontakt

1 rozpínací kontakt

Typ

3RB3123-4SB0

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (5 309,00 Kč / kus)

5 309,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: přepěťové relé

Typ: 3RB3123-4SB0

Konstrukční velikost: S0

Funkce: přetížení

Vlastnosti: Přepínač auto/manuální

Provozní napětí: 690 V/AC

Rozsah nastavení proudu (min.): 3 A

Rozsah nastavení proudu (max.): 12 A

Rozsah nastavení (proud): 3 - 12 A

Typ kontaktu: 1 spínací kontakt
1 rozpínací kontakt

Připojení: šroubovací

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 87 mm

Rozm.: (d x š x v) 84 x 45 x 87 mm

Obsah: 1 ks

Hmotnost: 0.2150 kg

AWG max.: 8

AWG min.: 16

Jmenovitý proud: 12 A

Délka: 84 mm

Průřez flexibilní (min.): 1 mm²

Průřez pevný (min.): 1 mm²

: Separate positioning

: 1

: 1

: 0

: Adjustable

: Screw connection

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Funkce

Kategorie produktu

modul napájení proudem Siemens 3RB2906-2DG1 Piece 1 ks

Objednací číslo:1742025

Doručení: St 11. 11.

Conrad Electronic

proud

modul napájení proudem

Min.: 1

Násobky: 1

9 225,00 Kč^*

modul napájení proudem Siemens 3RB2906-2JG1 3RB29062JG1, 1 ks

Objednací číslo:1742026

Doručení: St 11. 11.

Conrad Electronic

proud

modul napájení proudem

Min.: 1

Násobky: 1

9 889,00 Kč^*

modul napájení proudem Siemens 3RB2966-2WH2 3RB29662WH2, 1 ks

Objednací číslo:1742033

Doručení: St 11. 11.

Conrad Electronic

proud

modul napájení proudem

Min.: 1

Násobky: 1

26 565,00 Kč^*

paměťový modul Analogové Siemens 3RB2985-2AA1 Piece 1 ks

Objednací číslo:1742035

Doručení: St 11. 11.

Conrad Electronic

přetížení

paměťový modul

Min.: 1

Násobky: 1

4 645,00 Kč^*

paměťový modul Siemens 3RB2985-2AA0 3RB29852AA0, 1 ks

Objednací číslo:1742034

Doručení: St 11. 11.

Conrad Electronic

přetížení

paměťový modul

Min.: 1

Násobky: 1

3 489,00 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-1FX2 1 ks

Objednací číslo:1741868

Doručení: St 11. 11.

Conrad Electronic

přetížení

přepěťové relé

Min.: 1

Násobky: 1

7 835,00 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FC2 Piece 1 ks

Objednací číslo:1741869

Doručení: St 11. 11.

Conrad Electronic

přetížení

přepěťové relé

Min.: 1

Násobky: 1

8 735,00 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FF2 Piece 1 ks

Objednací číslo:1741870

Doručení: St 11. 11.

Conrad Electronic

přetížení

přepěťové relé

Min.: 1

Násobky: 1

8 735,00 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FX2 Piece 1 ks

Objednací číslo:1741872

Doručení: St 11. 11.

Conrad Electronic

přetížení

přepěťové relé

Min.: 1

Násobky: 1

8 469,00 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-1GF2 Piece 1 ks

Objednací číslo:1750423

Doručení: St 11. 11.

Conrad Electronic

přetížení

přepěťové relé

Min.: 1

Násobky: 1

8 629,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1748441 přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3123-4SB0 Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1748441 přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3123-4SB0 Piece 1 ks

Popis

Relé 3...12 A přetížení pro ochranný velikost S0, Třída 5...30 ochranný nástavec hlavní proudový obvod: šroubové Hilfsstromkreis: šroubové ruční automatický RESET interní Erdschlusserkennung elektronické přepěťového relé SIRIUS 3RB3 pro stromabhangigen ochrana spotřebičů s normální a těžko rozběhový proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení, Phasenunsymmetrie nebo výpadkem fáze. Díky velkým proud nastavení rozsahu a různých Auslosecharakteristiken se jen několika málo typy celé řady motorů. S nízkou ztrátou výkonu jsou mimořádně energeticky úsporný a přispívají k nižší zahřívání v rozvaděči. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX) jsou samozřejmostí. Provedení 3RB31 nabízí rozšířené funkce jako integrovaný elektrické dálkový reset, Erdschlusserfassung a mnoho nabídnout. K dispozici s různými možnostmi nastavení na Uberlastauslosers a s různými tříd spuštění. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S00 až S3. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
