Name: přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3046-1XW1 1 ks
Brand: Siemens
SKU: 1743085
Availability: BackOrder

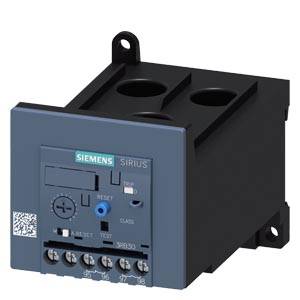

Elektronické nadproudové relé od Siemensu. Má ovládací prvky pro resetování a testování, stejně jako připojovací svorky na spodním okraji.

Otevřená elektrická rozvodná skříň s elektronickými komponenty uspořádanými v řadách. Obsahuje spínače, kabely a připojovací lišty.

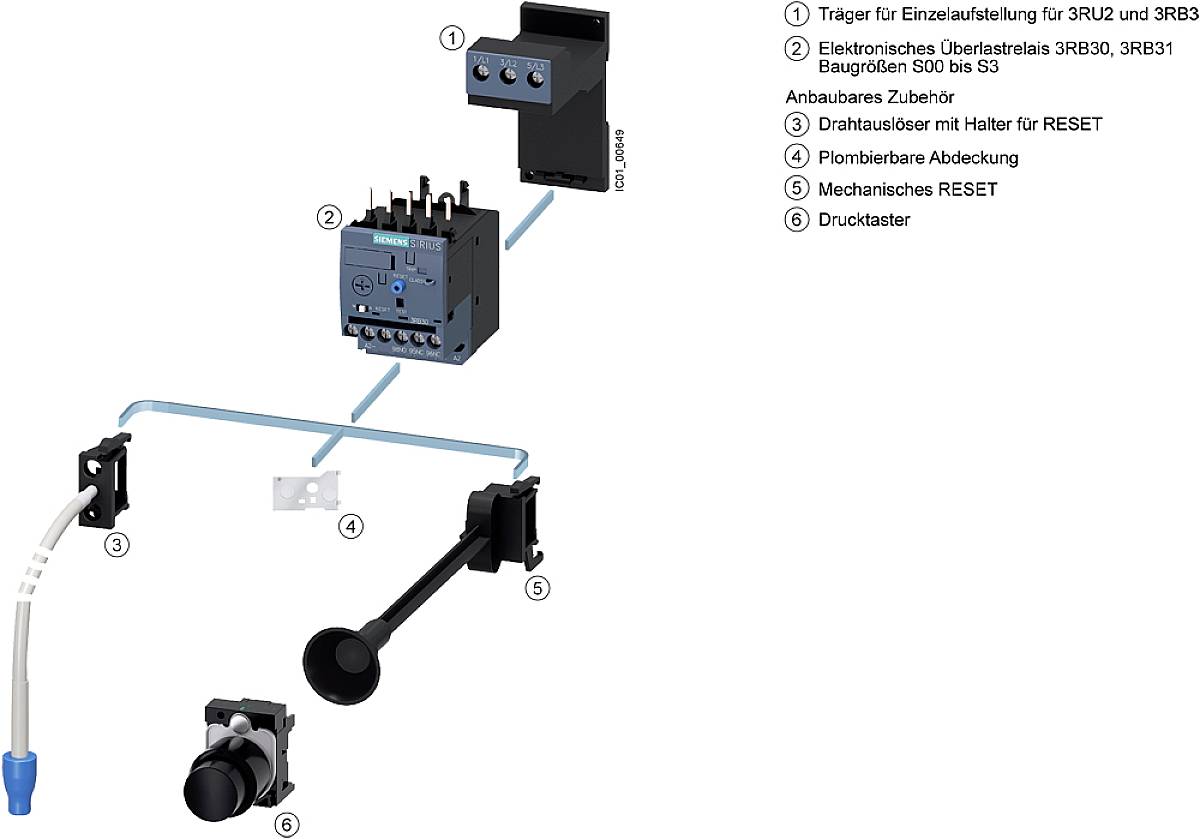

Diagram elektronického nadproudového relé a příslušenství. Očíslované díly: nosič, nadproudové relé, otočný knoflík, kryt, reset, tlačítko.

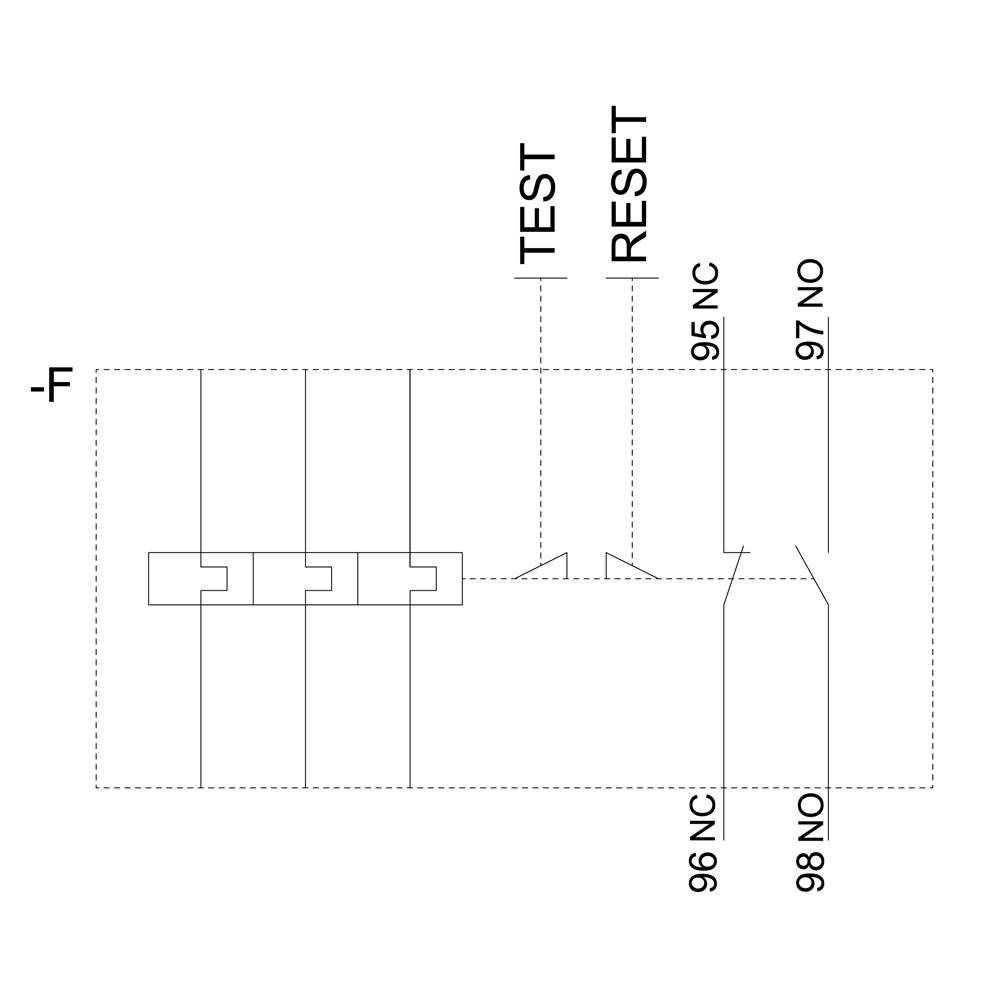

Tlačítka 'TEST' a 'RESET' jsou propojeny přes obvody, zobrazená čísla jsou 95 NC, 96 NC, 97 NO, 98 NO. Hlavní cíl: ovládání spínače.

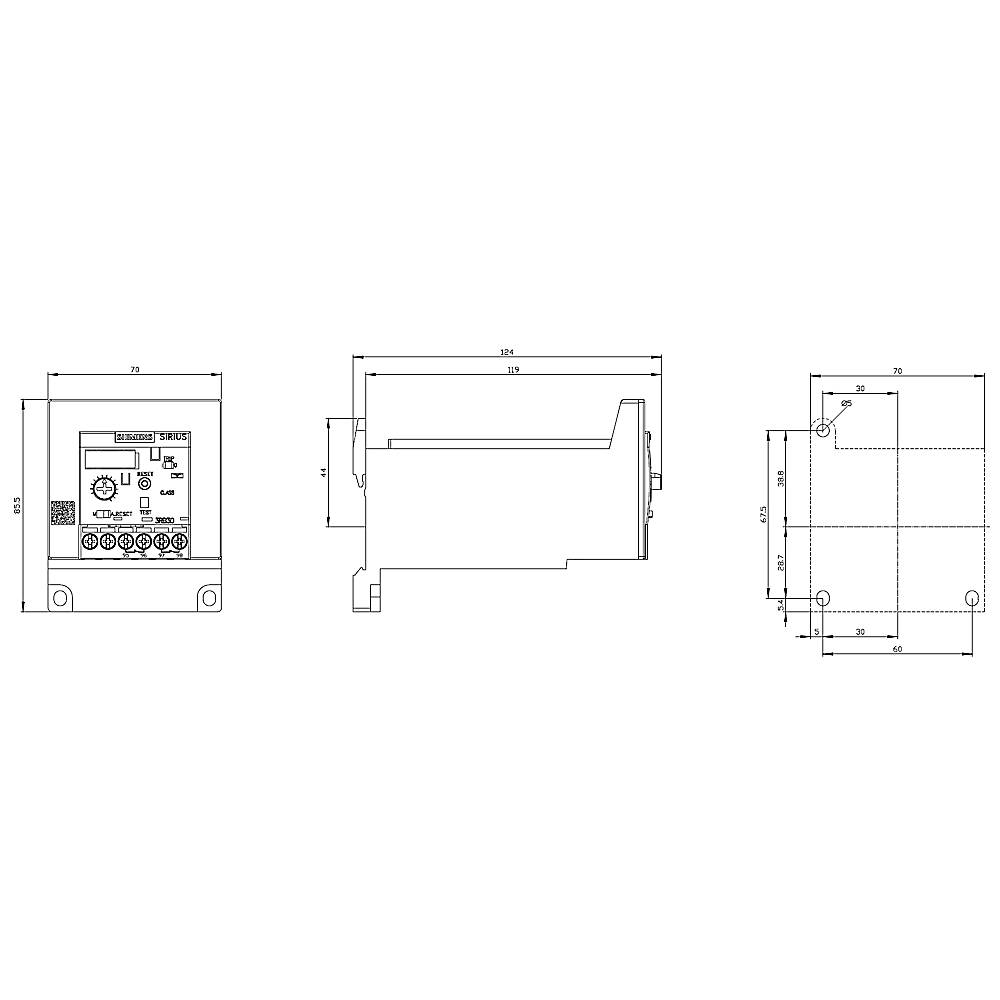

Technický výkres elektronického zařízení s rozměry ve třech pohledech: čelní pohled, boční pohled a pohled shora.

1/5

Ilustrační obrázek

Kategorie produktu

přepěťové relé

Funkce

přetížení

Typ kontaktu

1 spínací kontakt

1 rozpínací kontakt

Typ

3RB3046-1XW1

Konstrukční velikost

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 17. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (7 145,00 Kč / kus)

7 145,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: přepěťové relé

Typ: 3RB3046-1XW1

Konstrukční velikost: S3

Funkce: přetížení

Provozní napětí: 1000 V/AC

Rozsah nastavení proudu (min.): 32 A

Rozsah nastavení proudu (max.): 115 A

Rozsah nastavení (proud): 32 - 115 A

Typ kontaktu: 1 spínací kontakt
1 rozpínací kontakt

Připojení: proudový transformátor

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 70 mm

V: 106 mm

Rozm.: (d x š x v) 124 x 70 x 106 mm

Obsah: 1 ks

AWG max.: 14

AWG min.: 20

Jmenovitý proud: 115 A

Délka: 124 mm

: Separate positioning

: 1

: 1

: 0

: CLASS 10

: Through-feed current converter

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Funkce

Kategorie produktu

modul napájení proudem Siemens 3RB2906-2DG1 Piece 1 ks

Objednací číslo:1742025

Doručení: St 11. 11.

Conrad Electronic

proud

modul napájení proudem

Min.: 1

Násobky: 1

9 225,00 Kč^*

modul napájení proudem Siemens 3RB2906-2JG1 3RB29062JG1, 1 ks

Objednací číslo:1742026

Doručení: St 11. 11.

Conrad Electronic

proud

modul napájení proudem

Min.: 1

Násobky: 1

9 889,00 Kč^*

modul napájení proudem Siemens 3RB2966-2WH2 3RB29662WH2, 1 ks

Objednací číslo:1742033

Doručení: St 11. 11.

Conrad Electronic

proud

modul napájení proudem

Min.: 1

Násobky: 1

26 565,00 Kč^*

paměťový modul Siemens 3RB2985-2AA0 3RB29852AA0, 1 ks

Objednací číslo:1742034

Doručení: St 11. 11.

Conrad Electronic

přetížení

paměťový modul

Min.: 1

Násobky: 1

3 489,00 Kč^*

paměťový modul Siemens 3RB2985-2AA1 3RB29852AA1, 1 ks

Objednací číslo:1742035

Doručení: St 11. 11.

Conrad Electronic

přetížení

paměťový modul

Min.: 1

Násobky: 1

4 645,00 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-1FX2 1 ks

Objednací číslo:1741868

Doručení: St 11. 11.

Conrad Electronic

přetížení

přepěťové relé

Min.: 1

Násobky: 1

7 835,00 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FC2 Piece 1 ks

Objednací číslo:1741869

Doručení: St 11. 11.

Conrad Electronic

přetížení

přepěťové relé

Min.: 1

Násobky: 1

8 735,00 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FF2 Piece 1 ks

Objednací číslo:1741870

Doručení: St 11. 11.

Conrad Electronic

přetížení

přepěťové relé

Min.: 1

Násobky: 1

8 735,00 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2056-2FX2 Piece 1 ks

Objednací číslo:1741872

Doručení: St 11. 11.

Conrad Electronic

přetížení

přepěťové relé

Min.: 1

Násobky: 1

8 469,00 Kč^*

přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB2066-1GF2 Piece 1 ks

Objednací číslo:1750423

Doručení: St 11. 11.

Conrad Electronic

přetížení

přepěťové relé

Min.: 1

Násobky: 1

8 629,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1743085 přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3046-1XW1 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1743085 přepěťové relé 1 spínací kontakt, 1 rozpínací kontakt Siemens 3RB3046-1XW1 1 ks

Popis

Relé přetížení 32 až 115 A pro ochranný velikost S3, Class 10 E jednotlivý umístění hlavní proudový obvod: Durchsteckw. Hilfsstromkreis: šroubové ruční automatický RESET elektronické přepěťového relé SIRIUS 3RB3 pro stromabhangigen ochrana spotřebičů s normální a těžko rozběhový proti minimalizovala pravděpodobnost vzniku jisker vysoká zahřívání v důsledku přetížení, Phasenunsymmetrie nebo výpadkem fáze. Díky velkým proud nastavení rozsahu a různých Auslosecharakteristiken se jen několika málo typy celé řady motorů. S nízkou ztrátou výkonu jsou mimořádně energeticky úsporný a přispívají k nižší zahřívání v rozvaděči. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX) jsou samozřejmostí. K dispozici s různými možnostmi nastavení na Uberlastauslosers a s různými tříd spuštění. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení a pro jednotlivé umístění. Příslušenství se celkově pro všechny velikosti S00 až S3. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
