Picotronic laserový modul bodová červená 1 mW

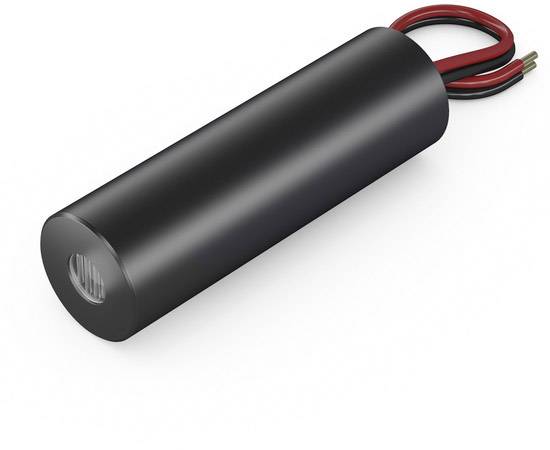

Černý válcový elektromotor se dvěma vyčnívajícími červenými a černými vodiči na jednom konci.

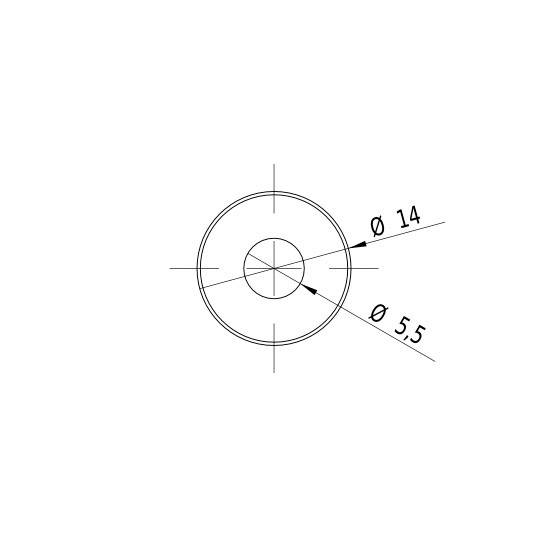

Konstrukční výkres prstencového kroužku s vnějším průměrem 14 mm a vnitřním průměrem 5,5 mm.

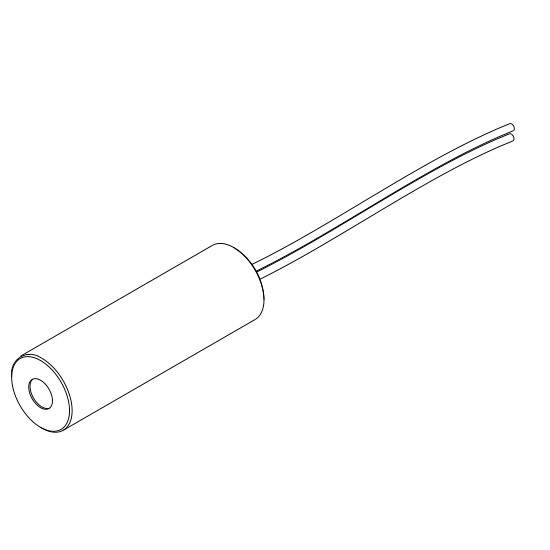

Jednoduchý diagram zobrazuje válcovou komponentu se dvěma vyčnívajícími vodiči, které jsou pravděpodobně určeny pro elektrické propojení.
Schéma válcové součásti o průměru 14 mm a délce 45 mm. Dva dráty vyčnívají ven.

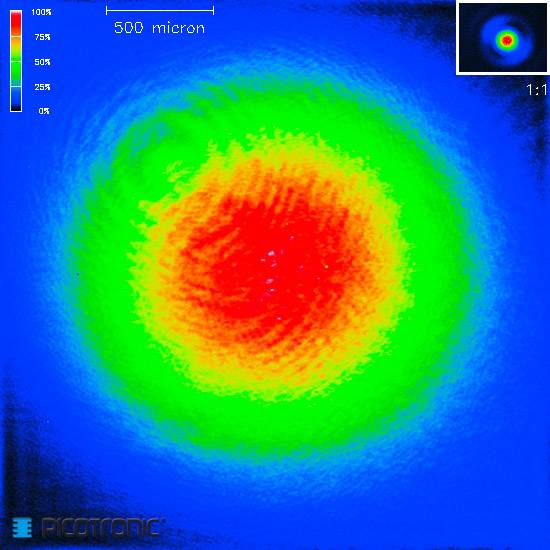

Barevně kódovaný obrázek ukazuje teplotní profil objektu. Červené zóny jsou teplejší, zelené a modré zóny chladnější. Měřítko ukazuje 500 mikrometrů.

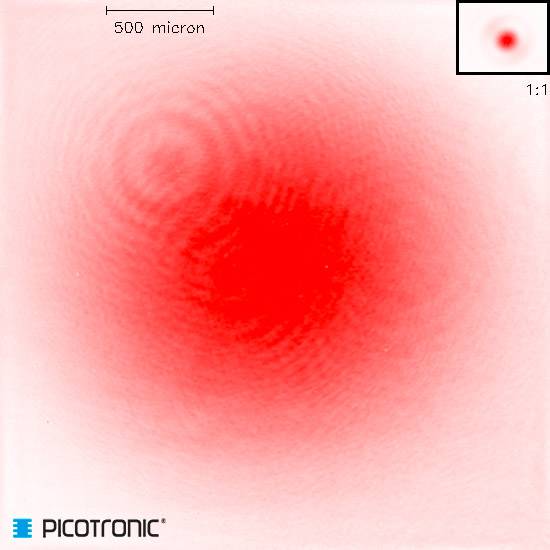

Červeně zbarvený interferenční vzor s vlnovými paprsky. Nahoře vlevo měřítko '500 mikronů'. Logo Picotronicu v rohu.

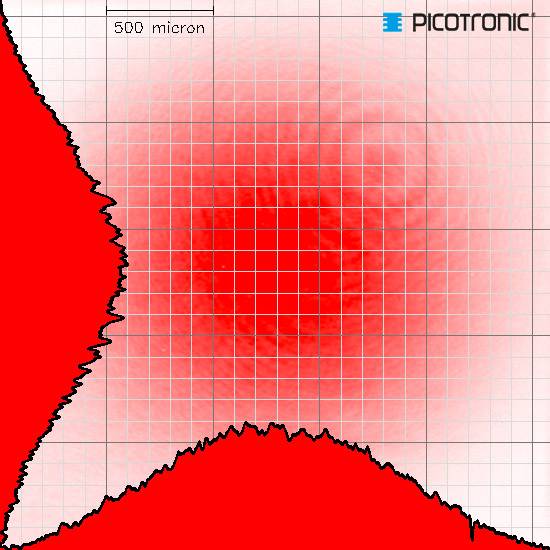

Mikroskopický snímek ukazuje červený, zrnkatý vzor, který se táhne zleva doprava, s měřítkem 500 mikronů v levém horním rohu.

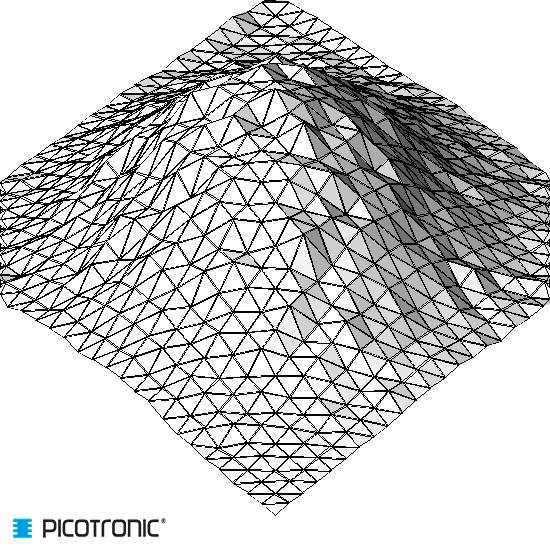

Trojrozměrný mřížkový model nepravidelného povrchu. Znázorňuje výškové rozdíly pomocí sítě trojúhelníků.

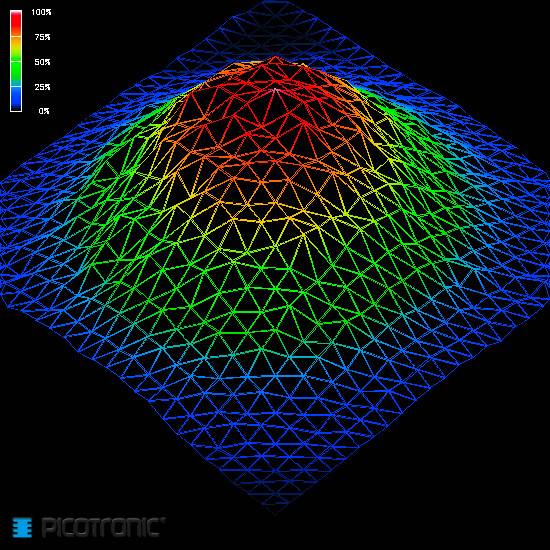

3D grafika s mřížovou strukturou zobrazuje barevné znázornění hory, barevný přechod od modré (0 %) po červenou (100 %) znázorňuje výškové rozdíly.
1/9
Kategorie produktu
laserový modul
Vyzařovací charakteristika
bodová
Vlnová délka
635 nm
Výkon
1 mW
Kategorie laseru
2
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Není k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Nahlásit právní incident

Hlavní benefity

  • červená
  • Kategorie laseru: 2
  • Vyzařovací charakteristika: bodová

Dodatečné informace:

  • Žluté výstražné znamení s černým textem: 'Laserové záření. Nedívejte se do paprsku. Laser třídy 2 podle DIN EN 60825-1:2008-05'.

Technické parametry

Kategorie produktu

laserový modul

Vyzařovací charakteristika

bodová

Vlastnosti zaostření

Fixní ostření 20 m

Barva

červená

Vlnová délka

635 nm

1 mW

Kategorie laseru

2

Divergence paprsku

0.3 mrad

Pracovní odstup

20 m

Provozní napětí

3 V/DC

Provozní proud

32 mA

Materiál

hliník

Splňuje RoHS

ano

Max. teplota

+50 °C

Min. teplota

-20 °C
