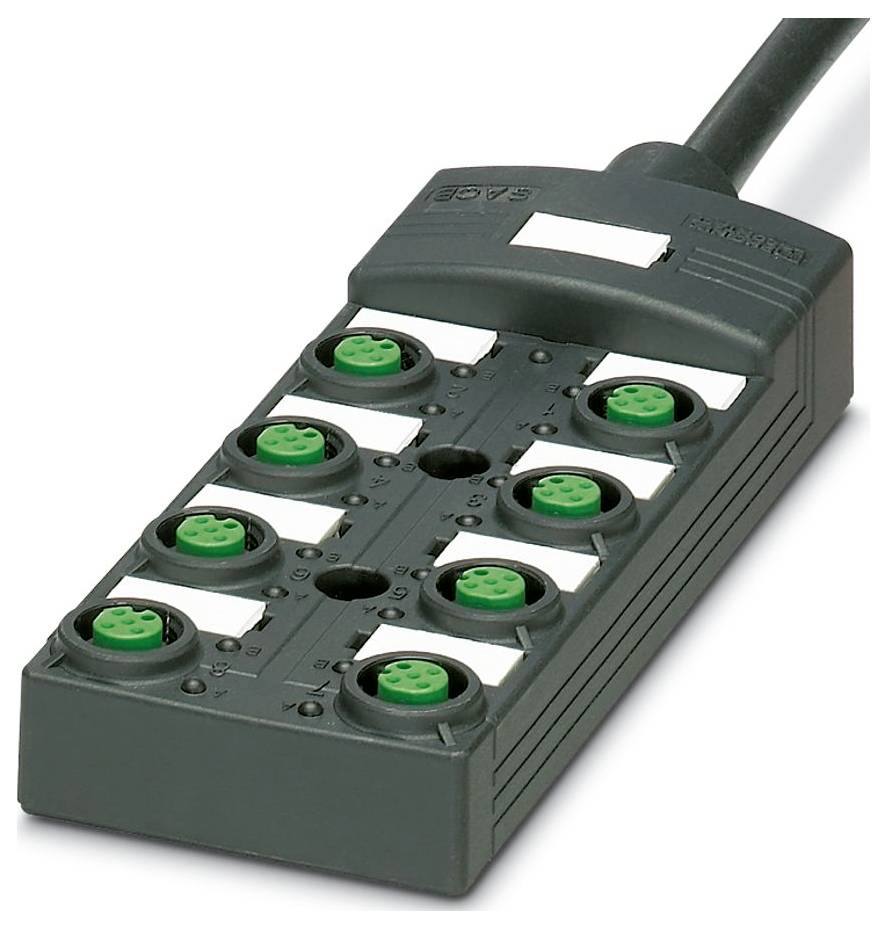

Ilustrační obrázek
Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 Box snímače/aktoru 50 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Box snímače/aktoru<br>
Počet signálních míst
8
Počet rozdělovačů
8
Typ
SACB-8/ 8-L-15,0PUR SCO P
Hlavní vedení
Ano
Datasheety: (PDF)
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
98 372,99 Kč
3
2% = 7 200,90 Kč
95 972,69 Kč
5
3% = 16 772,60 Kč
95 018,47 Kč
10
4% = 39 939,40 Kč
94 379,05 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Celková cena (98 372,99 Kč / kus)
98 372,99 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Počet pólů: 11
- JMENOVITÉ NAPĚTÍ UN: 24 V DC
- Šířka: 54 mm
- Výška: 23 mm
- Třída hořlavosti podle UL 94: V0
- Okolní podmínky: Okolní podmínky
- Ochrana: IP65; IP67
- Teplota okolí (provoz): -25 °C ... 80 °C
- Normy/předpisy: IEC 61076-2-101
- Délka: 149 mm
- Materiál kontaktu: Pozlacený
- Vnější průměr kabelu 8,50 mm ±0,2 mm
- Poznámka k použití: Neobsazené sloty se před uvedením do provozu uzavřou. Vhodné uzavírací prvky naleznete v sekci „příslušenství“.
- Vnější plášť, materiál: PUR
- Materiál vodiče: Čistá měděná licna
- Délka vedení: 15 m
- Průřez kabelu: 8x 0,34 mm² (signálové vedení); 3x 0,75 m² (elektrický kabel)
- Připojení vodiče: Připojení vodiče
- Upozornění při montáži: Pozor: Při pokládce vedení dodržujte přípustné poloměry ohybu, protože příliš velké ohýbací síly ohrožují ochranu. Před konektorem můžete zachytit mechanické zátěže, např. Díky stahovací pásce.
- Standardní označení: Konektor M12
- Vnější plášť, barva: Černá RAL 9005
- Použití: Standardní
- Jiná odolnost: Odolná proti kyselinám, louhům a rozpouštědlům
- Izolační odpor: ≥ 5 MΩ*km
- Materiál kontaktu: Slitina CU
- Počet zásuvek: 8
- Provozní napětí maximálně Umax: 30 v DC
- Jmenovitý proud celkem: 12 A.
- Proudová zatížitelnost na každé kolo max. 2 a
- Proudová zatížitelnost na každý slot: 4 A.
- Utahovací moment pro slot./aktor kabel: 0,4 Nm
- Připojení: Přiřazení připojení
- SLOT/PÓL = BARVA ŽIL NEBO PŘIPOJENÍ: 1 / 4 (A) = WH; 2 / 4 (A) = GN; 3 / 4 ( A) = YE; 4 / 4 ( A) = GY ; 5 / 4 (A) = PK; 6 / 4 (A) = RD; 7 / 4 (A) = BK; 8 / 4 (A) =; 1-8 3 / 1 + 24 1-8 V = 1-8 5
- Ukazatel stavu: Ano
- Materiál: Závitová objímka: PBT; PBT; PUR
- Materiál těsnění o-kroužku: NBR
- Materiál držáku kontaktu: PA
- Utahovací moment montážní šroub pro upevnění krytu: 0,5 Nm
- PUR/PVC ČERNÝ [PUR]: PUR/PVC ČERNÝ [PUR]
- Hmotnost vodiče: 107,4 kg/km
- UL AWM STYLE 20549 (80 °C / 300 V)
- Stíněno: ne
- Typ vedení: PUR/PVC černý [PUR]
- Uspořádání vodičů signálového vedení 19x 0,15 mm
- Vodiče AWG: 22
- Uspořádání vodiče napájení: 4x 0,15 mm
- Zdroj AWG napětí: 18
- Průměr žil včetně izolace: 1,3 mm ±0,1 mm (signálové vedení); 1,8 mm ±0,1 mm (elektrický kabel)
- Materiál izolace žil: PVC
- Jednožilový drát, barva: hnědá, modrá, zelená/žlutá, bílá, zelená, žlutá, šedá, růžová, červená, černá, fialová
- Tloušťka stěny vnitřního pláště: ≥ 0,15 mm
- Tloušťka stěny vnějšího pláště: ≥ 0,38 mm
- Celkové stočení: Stočené žíly
- Jmenovité napětí kabelu 300 v /AC
- Minimální poloměr ohybu, pevné uložení: 7,5 x D.
- Minimální poloměr ohybu, flexibilní uložení: 10 x D.
- Nejmenší poloměr ohybu, pevné uložení: 64 mm
- Nejmenší poloměr ohybu, pohyblivý uložení: 85 mm
- Dynamická zatížitelnost (ohyby): Cykly ohybu maximálně: 1500000, poloměr ohybu: 10 x D, dráha posuvu: 2 m, rychlost posuvu: 2 m/s.
- Odolnost proti ohni: DIN EN 50265
- Odolnost vůči olejům: Podle VDE 0472, část 803
- Speciální vlastnosti: Bez silikonu
- Odpor vodiče max.: ≤ 53 Ω/km (signálové vedení);≤ 26 Ω/km (elektrický kabel)
- Zkušební napětí žíla/žíla: 2000 v (50 Hz, 5 min.)
- Kategorie produktu
Box snímače/aktoru
- Počet signálních míst
8
- Typ
SACB-8/ 8-L-15,0PUR SCO P
- Hlavní vedení
Ano
- Počet rozdělovačů
8
- Stavová kontrolka
s LED
- Druh signálu
PNP
- Připojení
zásuvka M12
- Šířka
54 mm
- Délka
149 mm
IP65
IP67
- Proudová zatížitelnost na každý slot
4 A
- Celkový proud (jednoduché napájení)
12 A
- Max. teplota
80 °C
- Min. teplota
-25 °C
- Max. průřez připojovacího vodiče
0.75 mm²
- Min. průřez připojovacího vodiče
0.34 mm²
- Druh připojení (rozdělovací boxy)
zásuvka M12
- Materiál pouzdra
PBT
- počet kontaktů
4
- Číslo výrobce
1118567
- Obsah
50 ks
- Délka kabelu
15 m
- Pólů
4
- V
23 mm
- Proudová zatížitelnost (celkem)
12 A
- Proudová zatížitelnost na vstupní/výstupní signál
2 A
- Hloubka
149 mm
- Provozní napětí
24 V
- Jmenovité napětí
24 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3564675 Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 Box snímače/aktoru 50 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3564675 Phoenix Contact SACB-8/ 8-L-15,0PUR SCO P 1118567 Box snímače/aktoru 50 ks
Popis
Rozvodný box, použití: Standardní, počet slotů: 8, počet pólů: 4, ukazatel stavu: Ano, PNP; přípojka pro hlavní kabel: Pevná, PUR/PVC, délka kabelu: 15 m, stínění: ne
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
