Name: Phoenix Contact SACB-6/12-L-M23 P12 1491733 Box snímače/aktoru 1 ks
Brand: Phoenix Contact
SKU: 3568809
Availability: SoldOut

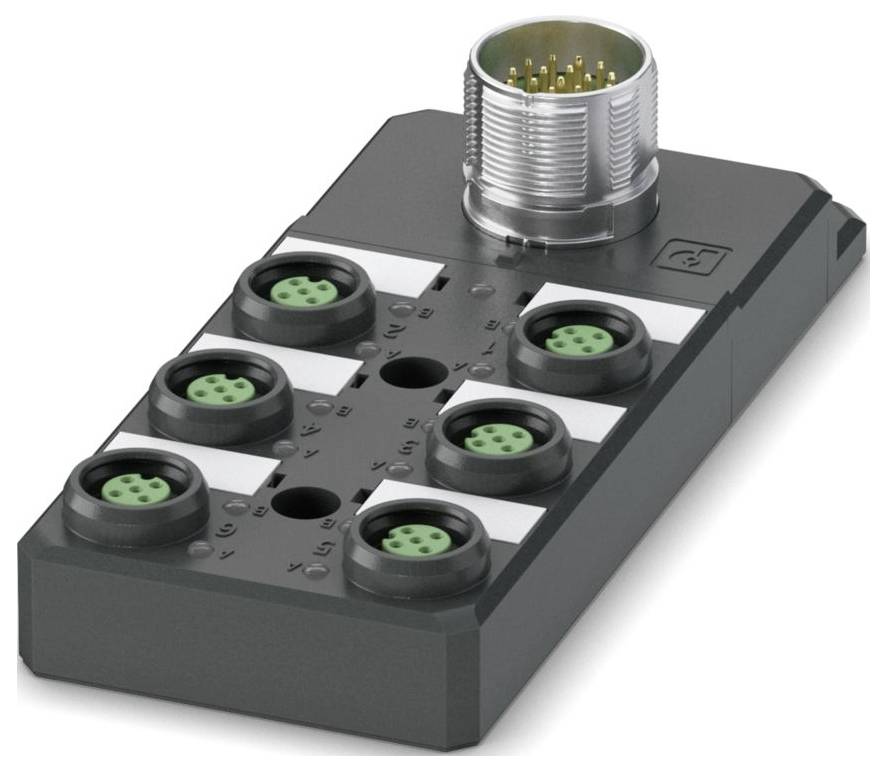

Černý obdélníkový blok elektronického konektoru se šesti kruhovými zelenými porty a větším kovovým konektorem nahoře.

Ilustrační obrázek

Kategorie produktu

Box snímače/aktoru<br>

Počet rozdělovačů

osazení

dvojité

Typ

SACB-6/12-L-M23 P12

Hlavní vedení

Ano

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Celková cena (2 342,98 Kč / kus)

2 342,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Počet pinů: 5
JMENOVITÉ NAPĚTÍ UN: 24 V DC
Připojení: Konektor M23 (pro standardní a rychlé zablokování ONECLICK)
Šířka: 56 mm
Výška: 35,2 mm
Třída hořlavosti podle UL 94: V0
Materiál pouzdra: PBT
Okolní podmínky: Okolní podmínky
Ochrana: IP65; IP67
Teplota okolí (provoz): -25 °C ... 80 °C
Materiál těsnění: FKM
Délka: 134 mm
Materiál kontaktu: Ni/au
Poznámka pro použití: Při použití šroubového konektoru M23 je nutný o-kroužek.
Připojení vodiče: Připojení vodiče
Upozornění při montáži: Pozor: Při pokládce vedení dodržujte přípustné poloměry ohybu, protože příliš velké ohýbací síly ohrožují ochranu. Před konektorem můžete zachytit mechanické zátěže, např. Díky stahovací pásce.
Použití: Standardní
KÓDOVÁNÍ: A
Materiál kontaktu: CuSn
Počet zásuvek: 6
Provozní napětí maximálně Umax: 30 v DC
Jmenovitý proud celkem: 12 A.
Proudová zatížitelnost na každé kolo max. 2 a
Proudová zatížitelnost na každý slot: 4 A.
Typ připojení: Senzor/aktor: Zásuvka M12 Push-Pull
Utahovací moment pro slot./aktor kabel: 0,4 Nm
Připojení: Přiřazení připojení
Slot/pól = barva žil nebo konektor: 1 / 4 (A) = 15; 1 / 2 (B) = 7; 2 / 4 (A) = 5; 2 / 2 (B) = 4 ; 3 / 4 (A) = 16 ; 3 / 2 (B) = 8; 4 / 4 (A) = 3; 4 / 2 (B) = 14; 5 / 4 (A) = 17; 5 4 1-6 1-6 1-6 / 2 (B) = 9 6 24 3 5; 6 13 19 6 12 (A)
Ukazatel stavu: Ano
Materiál držáku kontaktu: PA
Materiál kontaktu základního kabelu: Slitina CU
Materiál kontaktu základního kabelu: Pozlacený

Kategorie produktu: Box snímače/aktoru

osazení: dvojité

Typ: SACB-6/12-L-M23 P12

Hlavní vedení: Ano

Počet rozdělovačů: 6

Stavová kontrolka: s LED

Druh signálu: PNP

Připojení: konektor

Šířka: 56 mm

Délka: 134 mm

: IP65
IP67

Proudová zatížitelnost na každý slot: 4 A

Celkový proud (jednoduché napájení): 12 A

Max. teplota: 80 °C

Min. teplota: -25 °C

Druh připojení (rozdělovací boxy): zásuvka M12

Materiál pouzdra: PBT

počet kontaktů: 5

Číslo výrobce: 1491733

Obsah: 1 ks

Pólů: 5

V: 35.2 mm

Proudová zatížitelnost (celkem): 12 A

Proudová zatížitelnost na vstupní/výstupní signál: 2 A

Provozní napětí: 24 V

: 56 mm

: 35.2 mm

: -25-80 °C

: NE

: 24-24 V

: Other

: Other

: Other

: 12 A

: 12 A

: IP65

: ANO

: NE

: 2

: 6

: M12

: 5

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Počet signálních míst

Počet rozdělovačů

Druh obalu

Phoenix Contact SACB- 8/4-L-C-M8 HD/10,0 PUR 1197618 Box snímače/aktoru rozdělovač M8 s kovovým závitem 1 ks Piece

Objednací číslo:3565886

Doručení: Po 26. 10.

4 KsConrad Electronic

Piece

Min.: 1

Násobky: 1

3 197,52 Kč^*

Phoenix Contact SACB- 8/4-L-PTP-M8 HD 1197620 Box snímače/aktoru rozdělovač M8 s kovovým závitem 1 ks Single

Objednací číslo:3565909

Doručení: Po 26. 10.

104 KsConrad Electronic

Single

Min.: 1

Násobky: 1

1 665,29 Kč^*

Phoenix Contact SACB-10/3-L-PTP-M8 HD 1197625 Box snímače/aktoru rozdělovač M8 s kovovým závitem 1 ks Single

Objednací číslo:3565938

Doručení: Čt 29. 10.

Conrad Electronic

Single

Min.: 1

Násobky: 1

1 577,69 Kč^*

Phoenix Contact SACB- 4/3-L-C-M8 HD 1197589 Box snímače/aktoru 1 ks Piece

Objednací číslo:3566244

Není k dispozici

Conrad Electronic

Piece

Min.: 1

Násobky: 1

1 194,21 Kč^*

Phoenix Contact SACB- 8/3-L- 2,5PUR-M8 HD 1283016 Box snímače/aktoru rozdělovač M8 s plastovým závitem 50 ks

Objednací číslo:3568146

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

68 772,73 Kč^*

Phoenix Contact SACB- 8/3-L- 3,0PUR-M8 HD 1197331 Box snímače/aktoru 1 ks

Objednací číslo:3566160

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

1 536,36 Kč^*

Phoenix Contact SACB- 8/3-L- 7,5PUR-M8 HD 1197332 Box snímače/aktoru rozdělovač M8 s plastovým závitem 1 ks

Objednací číslo:3566165

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

1 833,88 Kč^*

Phoenix Contact SACB- 8/3-L-20,0PUR-M8 HD 1197338 Box snímače/aktoru vícepólový rozvaděč 1 ks

Objednací číslo:3566168

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

2 772,73 Kč^*

Phoenix Contact SACB- 8/3-L-30,0PUR-M8 HD 1197339 Box snímače/aktoru rozdělovač M8 s kovovým závitem 1 ks

Objednací číslo:3566183

Není k dispozici

Conrad Electronic

Min.: 1

Násobky: 1

3 409,09 Kč^*

Phoenix Contact SACB- 8/4-L-20,0PUR-M8 HD 1197340 Box snímače/aktoru rozdělovač M8 s kovovým závitem 1 ks Piece

Objednací číslo:3566143

Není k dispozici

Conrad Electronic

Piece

Min.: 1

Násobky: 1

3 941,32 Kč^*

Ke stažení

List technických údajů

List technických údajů 3568809 Phoenix Contact SACB-6/12-L-M23 P12 1491733 Box snímače/aktoru 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3568809 Phoenix Contact SACB-6/12-L-M23 P12 1491733 Box snímače/aktoru 1 ks

Popis

Rozvodný box, použití: Standardní, typ připojení: Zásuvka M12 / zásuvka M12 Push-Pull, počet slotů: 6, počet pólů: 5, kódování: A, zaobsazení zástrčky: Dvojitý, ukazatel stavu: Ano, PNP; připojení základního vedení: konektor M23 (pro standardní a rychlé zablokování ONECLICK) 90°, stínění: ne
