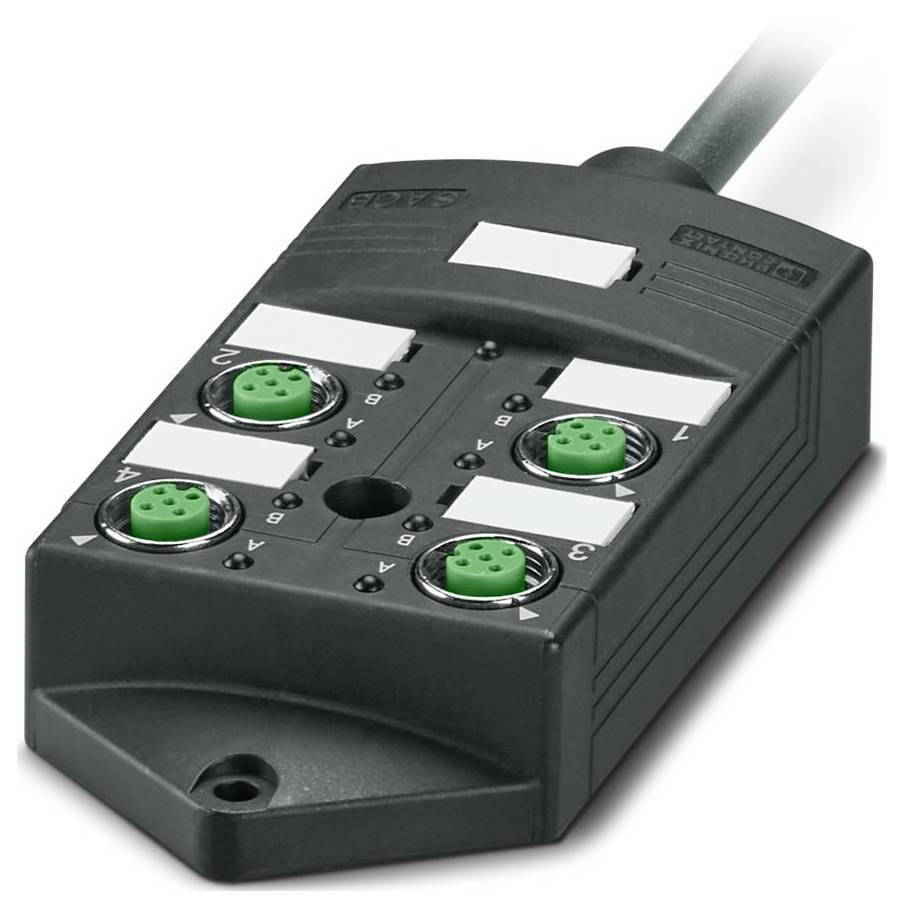

Ilustrační obrázek
Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 Box snímače/aktoru 26 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Box snímače/aktoru<br>
Počet signálních míst
4
Počet rozdělovačů
4
osazení
jednoduché
Typ
SACB-4/ 4-L-15,0PUR SCO
Datasheety: (PDF)
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
55 566,12 Kč
3
2% = 4 067,43 Kč
54 210,31 Kč
5
3% = 9 474,05 Kč
53 671,31 Kč
10
4% = 22 559,90 Kč
53 310,13 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Celková cena (55 566,12 Kč / kus)
55 566,12 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Počet pólů: 7
- JMENOVITÉ NAPĚTÍ UN: 24 V DC
- Třída hořlavosti podle UL 94: V0
- Okolní podmínky: Okolní podmínky
- OCHRANA: IP65; IP67; IP69K
- Teplota okolí (provoz): -30 °C ... 90 °C
- Normy/předpisy: IEC 61076-2-101
- Materiál těsnění: NBR
- Materiál kontaktu: Pozlacený
- Vnější průměr kabelu 6,90 mm ±0,2 mm
- Poznámka k použití: Neobsazené sloty se před uvedením do provozu uzavřou. Vhodné uzavírací prvky naleznete v sekci „příslušenství“.
- Vnější plášť, materiál: PUR
- Materiál vodiče: Čistá měděná licna
- Délka vedení: 15 m
- Průřez kabelu: 4x 0,34 mm² (signálové vedení); 3x 0,75 m² (elektrický kabel)
- Upozornění při montáži: Pozor: Při pokládce vedení dodržujte přípustné poloměry ohybu, protože příliš velké ohýbací síly ohrožují ochranu. Před konektorem můžete zachytit mechanické zátěže, např. Díky stahovací pásce.
- Standardní označení: Konektor M12
- Vnější plášť, barva: Černá RAL 9005
- Použití: Standard, rozšířené požadavky
- Jiná odolnost: Odolná proti kyselinám, louhům a rozpouštědlům
- KÓDOVÁNÍ: A
- Materiál kontaktu: Slitina CU
- Zkušební napětí: 2000 V
- Počet zásuvek: 4
- Provozní napětí maximálně Umax: 30 v DC
- Jmenovitý proud celkem: 12 A.
- Proudová zatížitelnost na každé kolo max. 2 a
- Proudová zatížitelnost na každý slot: 4 A.
- Připojení: Přiřazení připojení
- Slot/pól = barva žil nebo připojení: 1 / 4 (a) = WH; 2 / 4 (a) = GN; 3 / 4 (a) = YE; 4 / 4 (a) = GY ; 1-4 / 1 (+ 24 v) = BN; 1-4 / 3 (0 v) = BU; 1-4 / 5 (PE) = GNYE
- Ukazatel stavu: Ano
- Materiál: Závitové pouzdro: Zinkový odlitek; PBT; PUR
- Materiál držáku kontaktu: PA
- PUR/PVC ČERNÝ [PUR]: PUR/PVC ČERNÝ [PUR]
- Hmotnost vodiče: 77,9 kg/km
- Styl UL AWM: 20549
- Stíněno: ne
- Typ vedení: PUR/PVC černý [PUR]
- Uspořádání vodičů signálového vedení 19x 0,15 mm
- Vodiče AWG: 22
- Uspořádání vodiče napájení: 4x 0,15 mm
- Zdroj AWG napětí: 18
- Průměr žil včetně izolace: 1,3 mm ±0,1 mm (signálové vedení); 1,8 mm ±0,1 mm (elektrický kabel)
- Materiál izolace žil: PVC
- Jednožilový drát, barva: hnědá, modrá, zelená/žlutá, bílá, zelená, žlutá, šedá
- Tloušťka stěny vnitřního pláště: ≥ 0,15 mm
- Tloušťka stěny vnějšího pláště: ≥ 0,38 mm
- Celkové stočení: Stočené žíly
- Jmenovité napětí kabelu 300 V.
- Minimální poloměr ohybu, pevné uložení: 7,5 x D.
- Minimální poloměr ohybu, flexibilní uložení: 10 x D.
- Nejmenší poloměr ohybu, pevné uložení: 52 mm
- Nejmenší poloměr ohybu, pohyblivý uložení: 69 mm
- Dynamická zatížitelnost (ohyby): Cykly ohybu maximálně: 1500000, poloměr ohybu: 69 mm, dráha posuvu: 2 m, rychlost posuvu: 2 m/s.
- Odolnost proti ohni: DIN EN 50265
- Odolnost vůči olejům: Podle VDE 0472, část 803
- Speciální vlastnosti: Bez silikonu
- Kategorie produktu
Box snímače/aktoru
- Počet signálních míst
4
- osazení
jednoduché
- Typ
SACB-4/ 4-L-15,0PUR SCO
- Hlavní vedení
Ano
- Počet rozdělovačů
4
- Stavová kontrolka
s LED
- Připojení
KONEKTOR
- Délka
15 m
IP65
IP67
IP69K
- Proudová zatížitelnost na každý slot
4 A
- Celkový proud (jednoduché napájení)
12 A
- Max. teplota
90 °C
- Min. teplota
-30 °C
- Max. průřez připojovacího vodiče
0.75 mm²
- Min. průřez připojovacího vodiče
0.34 mm²
- Druh připojení (rozdělovací boxy)
zásuvka M12
- počet kontaktů
4
- Číslo výrobce
1687912
- Obsah
26 ks
- Délka kabelu
15 m
- Pólů
4
- Proudová zatížitelnost (celkem)
12 A
- Proudová zatížitelnost na vstupní/výstupní signál
2 A
- Barva pouzdra
černá
- Provozní napětí
24 V
- Jmenovité napětí
24 V
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3572808 Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 Box snímače/aktoru 26 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3572808 Phoenix Contact SACB-4/ 4-L-15,0PUR SCO 1687912 Box snímače/aktoru 26 ks
Popis
Rozvodný box, použití: Standard, rozšířené požadavky, počet slotů: 4, počet pólů: 4, kódování: A, zaobsazení místa zástrčky: Jednoduchá, zobrazení stavu: Ano; připojení základního vedení: pevné připojení 180°, PUR/PVC, délka kabelu 15 m, stínění: ne
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
