Name: Phoenix Contact SAC-2P-DTMS/ 0,3-PUR/DTFS Kabel pro senzor/aktor, 1414991, piny: 2, 0.3 m, 1 ks
Brand: Phoenix Contact
SKU: 3586708
Availability: BackOrder

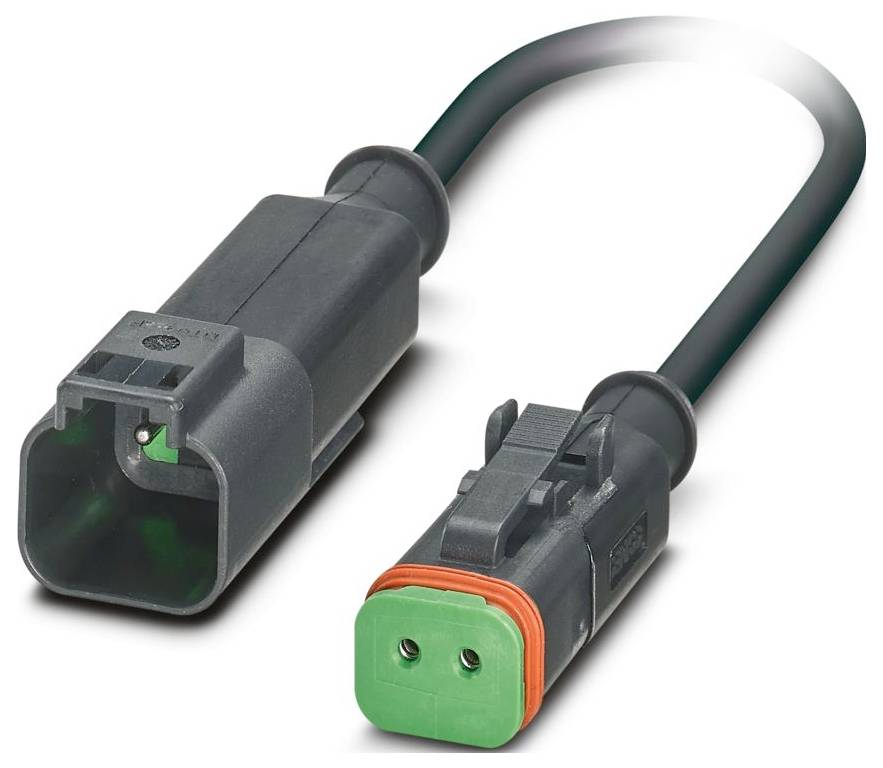

Pár černých elektrických konektorů se zelenými vnitřky propojených černým kabelem, používaný pro spojování obvodů ve strojích nebo vozidlech.

Ilustrační obrázek

Kategorie produktu

Kabel pro senzor/aktor

Norma zástrčky

DEUTSCH

Strana připojení A

zástrčka rovná DT04-2P

Strana připojení B

zásuvka rovná DT06-2S

Počet pólů

Datasheety: (PDF)

Doručení: Po 26. 10.

19 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (599,17 Kč / kus)

599,17 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Konstrukce: Zásuvka rovná DEUTSCH DT06-2S CLIPKLIPZSCHER
Počet pólů 2
JMENOVITÉ NAPĚTÍ UN: 48 V AC; 48 V DC
Třída hořlavosti podle UL 94: V2
Okolní podmínky: Okolní podmínky
Ochrana: IP67; IP69K
Teplota okolí (provoz): -40 °C ... 80 °C (kabel, pevné uložení); -25 °C... 80 °C (kabel, pohyblivé uložení)
Materiál těsnění: Silikon
Materiál kontaktu: Poniklovaný
Jmenovitý proud IN: 8 A
Vnější průměr kabelu 4,80 mm ±0,15 mm
Vnější plášť, materiál: PUR
Materiál vodiče: Čistá měděná licna
Délka vedení: 0,3 m
Průřez vodiče: 2x 0,75 mm² (signálové vedení)
Ochranné zapojení: Nespíná
Ukazatel stavu: ne
Vnější plášť, barva: Černá RAL 7021
Použití: Mobilní hydraulika
Další odolnost: Odolný vůči hydrolýze a mikrobům; podmíněně odolný vůči UV záření (podle DIN EN ISO 4892-2-a); adhezní rameno; odolný vůči oděru
KÓDOVÁNÍ: A
Druh zajištění: Klipový zámek
Izolační odpor: ≥ 1 GΩ*km (při 20 °C)
Materiál kontaktu: Slitina CU
Zkušební napětí: ≥ 3000 v /AC (test úspornosti)
Ukazatel stavu: ne
Materiál držáku kontaktu: PA 6.6
Hmotnost vodiče: 33 kg/km
UL AWM STYLE 20549 / 10493 (80 °C / 300 V)
Stíněno: ne
Typ vedení: PUR bez halogenů , černá [PUR]
Uspořádání vodičů signálového vedení: 4x 0,15 mm
Vodiče AWG: 18
Průměr žil včetně izolace: 1,69 mm ±0,05 mm (signálové vedení)
Materiál izolace žil: PP
Jednožilový, barva: hnědá, modrá
Tloušťka stěny vnějšího pláště: ≥ 0,38 mm
Celkové stočení: 2 žíly podélně stočené
Jmenovité napětí kabelu: ≤ 300 v/ AC
Minimální poloměr ohybu, pevné uložení: 5 x D.
Minimální poloměr ohybu, flexibilní uložení: 10 x D.
Nejmenší poloměr ohybu, pevné uložení: 24 mm
Nejmenší poloměr ohybu, pohyblivý uložení: 48 mm
Dynamická zatížitelnost (ohyby): Cykly ohybu maximálně: 4000000, poloměr ohybu: 48 mm, dráha posuvu: 10 m, rychlost posuvu: 3 m/s, zrychlení: 10 m/s²
Odolnost proti ohni: Podle UL 758/1581 (horizontální); podle UL 758/1581 FT2; podle DIN EN 60332-2-2
Odolnost vůči olejům: Podle DIN EN 60811-2-1, 168 h při 100 °C; podle UL 758, 168 h při 60 °C.
Zvláštní vlastnosti: Flexibilní; vhodný pro tažné řetězy
Počet kabelových průchodů: 1
Konektor 1: Konektor 1
Typ kódování: A
Konektor 2: Konektor 2
Tloušťka stěny: ≥ 0,21 mm
Maximální odpor vodiče: ≤ 26 Ω/km (při 20 °C)
PUR bezhalogenový černý [PUR]: PUR bezhalogenový černý [PUR]
Neobsahuje halogeny: Podle DIN VDE 0472 část 815; podle DIN EN 50267-2-1
Materiál rukojeti: TPU
Materiál šroubování: Není k dispozici
Okolní teplota (provoz) (zástrčka/zásuvka): -20 °C... 80 °C (zástrčka/zásuvka)

Typ: SAC-2P-DTMS/ 0,3-PUR/DTFS

Kategorie produktu: Kabel pro senzor/aktor

Norma zástrčky: DEUTSCH

Strana připojení A: zástrčka rovná DT04-2P

Strana připojení B: zásuvka rovná DT06-2S

Počet pólů: 2

Délka kabelu: 0.3 m

Materiál pláště: PUR

Jmenovité napětí: 48 V/AC
48 V/DC

Vnější Ø: 4.80 mm

Průřez vodiče (kabely senzor-aktor): 0.75 mm²

Připojení: zástrčka

Barva kabelu: Černošedá (RAL 7021)

Kódování: Typ A

Materiál kontaktu: slitina mědi

: IP67
IP69K

Vlastnosti: bez halogenů

Min. teplota: -40 °C

Max. teplota: 80 °C

Typ upevnění: Snap-In

Číslo výrobce: 1414991

Obsah: 1 ks

Průměr: 4.80 mm

Jmenovité napětí: 48 V

Stíněný: Ne

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Strana připojení B

Norma zástrčky

Jmenovitý proud - filtr

Strana připojení A

Typ upevnění

Počet pólů

Jmenovité napětí

Délka kabelu

Typ závitu, šířka připojení

Phoenix Contact K-8E-M23F8/1,0-H00/M23F8-C5 Kabel pro senzor/aktor, 1773580, piny: 4+PE, 1 m, 2 ks

Objednací číslo:3574813

Není k dispozici

Conrad Electronic

zásuvka M23, rovná

senzorika konektoru

26 A

zásuvka M23, rovná

Speedcon

4+PE

630 V/AC

1 m

M23

Min.: 1

Násobky: 1

7 007,44 Kč^*

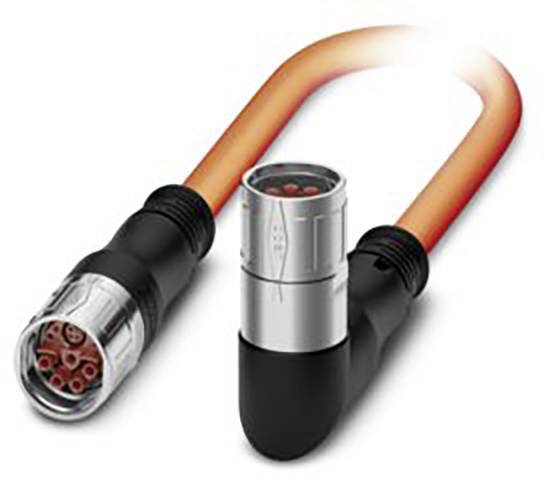

Phoenix Contact K-8E-M23F8/1,0-H00/M23FK-C5 Kabel pro senzor/aktor, 1773775, piny: 4+PE, 1 m, 2 ks

Objednací číslo:3574880

Není k dispozici

Conrad Electronic

zásuvka M23, zahnutá

senzorika konektoru

26 A

zásuvka M23, rovná

Speedcon

4+PE

630 V/AC

1 m

M23

Min.: 1

Násobky: 1

7 136,36 Kč^*

Phoenix Contact K-8E-M23F8/1,0-H00/M23FK-C5-S Kabel pro senzor/aktor, 1698687, piny: 4+PE, 1 m, 2 ks

Objednací číslo:3572943

Není k dispozici

Conrad Electronic

zásuvka M23, zahnutá

senzorika konektoru

26 A

zásuvka M23, rovná

Speedcon

4+PE

630 V/AC

1 m

M23

Min.: 1

Násobky: 1

6 797,52 Kč^*

Phoenix Contact K-8E-M23F8/10,0-H00/M23F8-C5 Kabel pro senzor/aktor, 1773586, piny: 4+PE, 10 m, 2 ks

Objednací číslo:3574839

Není k dispozici

Conrad Electronic

zásuvka M23, rovná

26 A

zásuvka M23, rovná

Speedcon

4+PE

630 V/AC

10 m

M23

Min.: 1

Násobky: 1

16 590,91 Kč^*

Phoenix Contact K-8E-M23F8/10,0-H00/M23FK-C5 Kabel pro senzor/aktor, 1773780, piny: 4+PE, 10 m, 2 ks

Objednací číslo:3574891

Není k dispozici

Conrad Electronic

zásuvka M23, zahnutá

senzorika konektoru

26 A

zásuvka M23, rovná

Speedcon

4+PE

630 V/AC

10 m

M23

Min.: 1

Násobky: 1

17 144,63 Kč^*

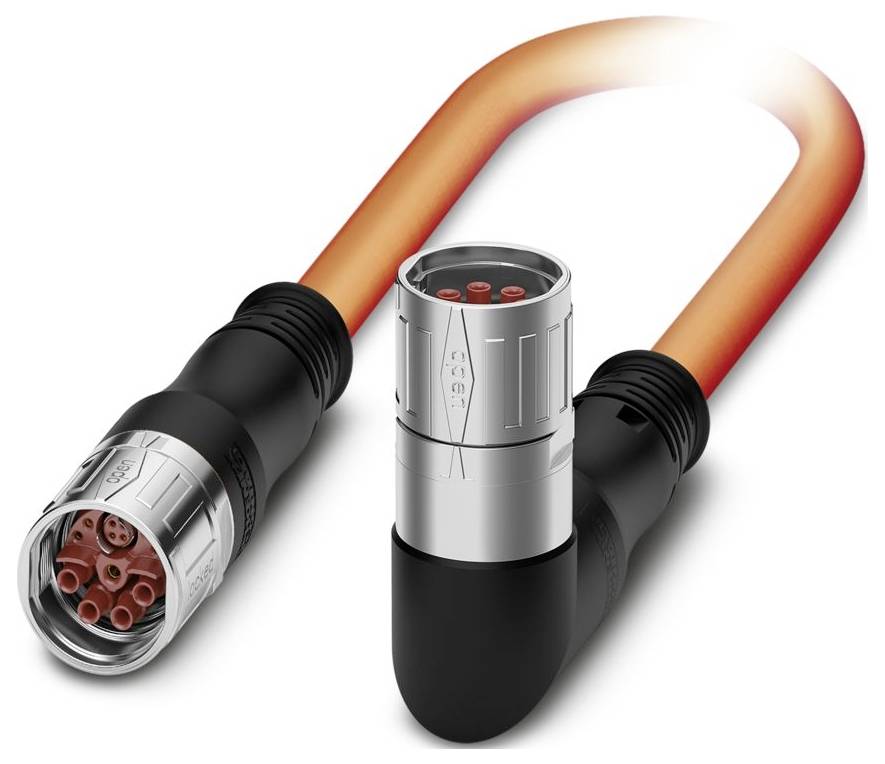

Phoenix Contact K-8E-M23F8/10,0-H00/M23FK-C5-S Kabel pro senzor/aktor, 1698693, piny: 4+PE, 10 m, 2 ks

Objednací číslo:3572958

Není k dispozici

Conrad Electronic

zásuvka M23, zahnutá

26 A

zásuvka M23, rovná

Speedcon

4+PE

630 V/AC

10 m

M23

Min.: 1

Násobky: 1

16 293,39 Kč^*

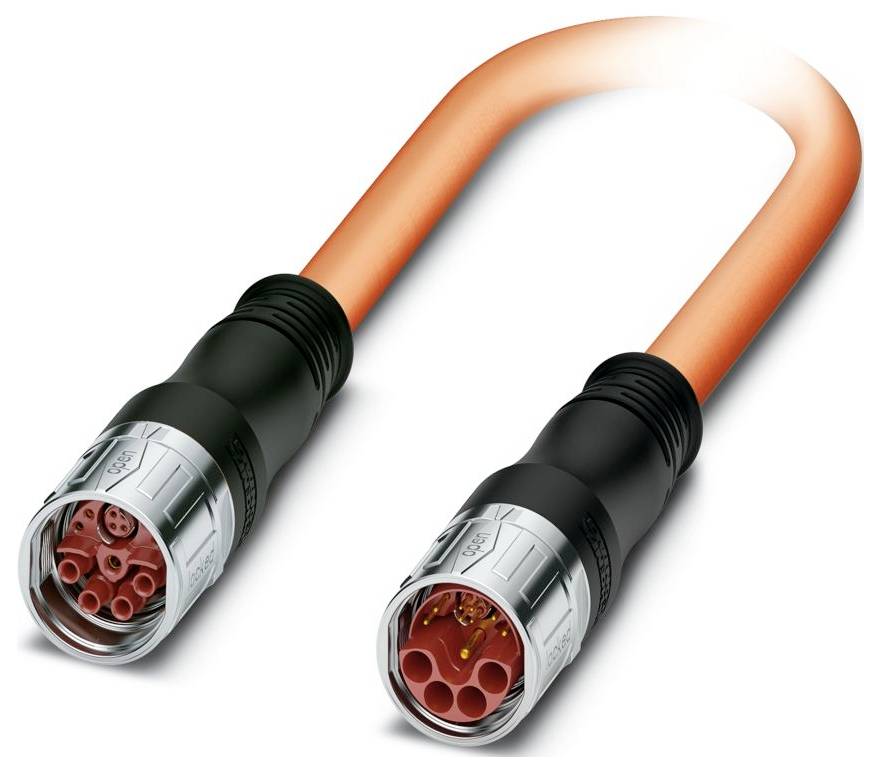

Phoenix Contact K-8E-M23F8/2,0-H00/M23F8-C5 Kabel pro senzor/aktor, 1773582, piny: 4+PE, 2 m, 2 ks
