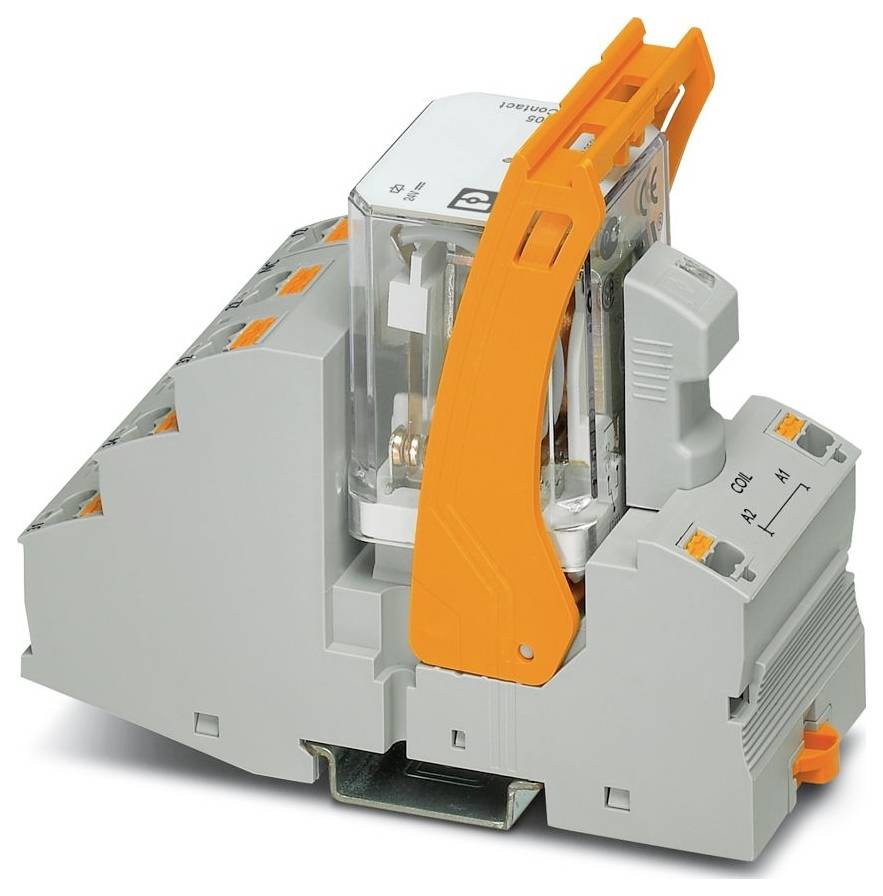

Ilustrační obrázek
Phoenix Contact RIF-4-RPT-LDP-24DC/3X21 Relé modul 3 přepínací kontakty 5 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Relé modul
Typ kontaktu
3 přepínací kontakty
Spínací napětí (max.)
440 V/AC
Typ
RIF-4-RPT-LDP-24DC/3X21
Připojení
Push-in připojení pružinovou svorkou
Datasheety: (PDF)
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
2 557,85 Kč
3
3% = 212,55 Kč
2 487,00 Kč
5
4% = 496,25 Kč
2 458,60 Kč
10
5% = 1 181,70 Kč
2 439,68 Kč
25
5% = 3 485,00 Kč
2 418,45 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet (velikost balení 5 ks)
Celková cena (2 557,85 Kč / kus)
2 557,85 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Produktová řada: Počítače RIFLINE
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,14 mm² 2,5 m²; 0,14 mm²... 2,5 mm² (kabelová dutinka s plastovým pouzdrem); 0,14 mm²... 1 m² (kabelová dutinka s plastovým pouzdrem, dva vodiče na dvojité svorce)
- Tuhý průřez vodiče: 0,14 mm²... 2,5 mm²
- Průřez vodiče AWG: 26... 14 (pevný);26... 14 (pružný)
- Šířka: 43 mm
- Výška: 111 mm
- Hloubka: 90 mm
- Barva: Šedá (RAL 7042)
- Okolní podmínky: Okolní podmínky
- Teplota okolí (provoz): -40 °C ... 60 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Normy/předpisy: IEC 60947-5-1
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Délka odizolování: 10 mm
- Montážní poloha: libovolná
- Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
- Maximální ztrátový výkon při jmenovitých podmínkách: 1,34 W.
- Průměr: 3,2 mm
- Provozní režim: 100 % ED
- Rozsah vstupního napětí: 20,4 v DC... 26,4 V DC (20 °C)
- Rozměry výrobku: Rozměry výrobku
- Montážní pokyny: Stohovatelné bez vzdáleností
- Ochranné zapojení: nulová dioda
- Test znečištění: Test výfukových plynů
- Spínací napětí maximálně: 440 v AC; 250 v DC
- Použití: Univerzální
- Vyvrtaný otvor
- Spínací proud maximálně: 50 a (20 ms, spínací kontakt)
- Izolace: Základní izolace
- Úroveň péče o údaje: Úroveň péče o údaje
- Datum poslední péče o údaje: 20.01.2026
- JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 24 V DC
- Rozsah vstupního napětí vztažený na un: Viz diagram
- Typický vstupní proud při un: 56 mA
- Zobrazení provozního napětí: žlutá LED
- Provedení kontaktu: 3 přepínací kontakty
- Trvalý mezní proud: 10 a (viz diagram)
- Třída hořlavosti podle UL 94 (pouzdro): V2 (pouzdro)
- Jmenovité izolační napětí: 250 v AC
- Impulzní rázové napětí: 4 kV
- Stupeň krytí (patice pro relé): IP20 (patice pro relé)
- Druh ochrany (relé): RT I (relé)
- Spínání: Spínání
- Životnost - mechanické: Cca 107 spínacích cyklů
- Zkušební napětí (vinutí/kontakt): 2,5 kVeff (50 Hz , 1 min., vinutí/kontakt)
- Strana patogena: Strana patogena
- Spínací chování pohonu: Monostabilní
- Pohon (polarita): Polarizovaný
- Doba odezvy obvykle: 20 ms
- Doba odpadu obvykle: 20 ms
- Druh spínacího kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgNi
- Spínací napětí minimální: 10 v (24 mA)
- Spínací proud minimální: 10 mA (24 v)
- VYPÍNACÍ VÝKON (OHMICKÁ ZÁTĚŽ) MAXIMÁLNĚ: 240 W (24 V DC); 124 W (48 V DC); 108 W (60 V DC); 52 W (110 V DC) ; 70 W (220 V DC) ; 2500 VA (250 V AC); 4000 VA (440 V AC)
- Zkušební napětí (kontakt/kontakt): 2,5 kVeff (50 Hz , 1 min., kontakt/kontakt)
- Zatížení motoru dle UL 508: 1/3 HP HP, 120 v AC (jednofázový střídavý motor); HP, 240 v AC (jednofázový střídavý motor); 1/2 HP, HP, 1/2 240 v AC (třífázový střídavý motor)
- Kontaktní strana: Kontaktní strana
- Napětí cívky: 24 v DC
- Kategorie použití CB Scheme (IEC 60947-5-1): AC15, 1,5 a / 240 v (spínací kontakt); DC13, 2 a / 240 v (spínací kontakt)
- 3-fázové zatížení motoru: 1500 W.
- Kategorie produktu
Relé modul
- Typ
RIF-4-RPT-LDP-24DC/3X21
- Připojení
Push-in připojení pružinovou svorkou
- Řídicí napětí (min.)
20.4 V/DC
- Řídicí napětí (max.)
26.4 V/DC
- Reakční doba
20 ms
- Čas rozpadu
20 ms
- Typ kontaktu
3 přepínací kontakty
- Materiál kontaktu
AgNi
- Spínací napětí (max.)
440 V/AC
- Max. spínací výkon
4000 VA
- Vlastnosti
S úchytným třmenem
IP20
- Max. teplota
85 °C
- Min. teplota
-40 °C
- Hloubka
90 mm
- Šířka
43 mm
- V
111 mm
- Rozm.
(š x v x h) 43 x 111 x 90 mm
- Obsah
5 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3579739 Phoenix Contact RIF-4-RPT-LDP-24DC/3X21 Relé modul 3 přepínací kontakty 5 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579739 Phoenix Contact RIF-4-RPT-LDP-24DC/3X21 Relé modul 3 přepínací kontakty 5 ks
Popis
Předmontovaný modul relé s připojením Push-In, se skládá z: Patice pro relé, výkonového kontaktní relé a závěsného třmenu. Provedení kontaktu: 3 přepínací kontakty. Vstupní napětí: 24 V/DC
