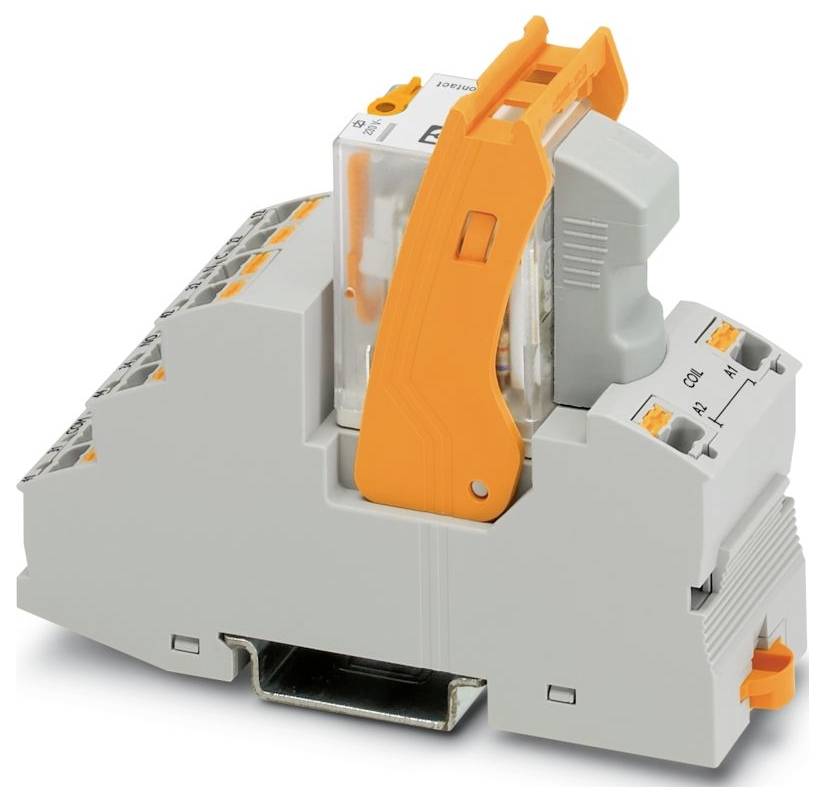

Ilustrační obrázek
Phoenix Contact RIF-2-RPT-LV-230AC/2X21 Relé modul 2 přepínací kontakty 10 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Relé modul
Typ kontaktu
2 přepínací kontakty
Spínací napětí (max.)
250 V DC/AC
Typ
RIF-2-RPT-LV-230AC/2X21
Připojení
Push-in připojení pružinovou svorkou
Datasheety: (PDF)
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
2 875,21 Kč
3
2% = 210,48 Kč
2 805,05 Kč
5
3% = 490,20 Kč
2 777,17 Kč
10
4% = 1 167,40 Kč
2 758,47 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet (velikost balení 10 ks)
Celková cena (2 875,21 Kč / kus)
2 875,21 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Produktová řada: Počítače RIFLINE
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,14 mm² 1,5 m²; 0,14 mm²... 1,5 mm² (kabelová dutinka s plastovým pouzdrem); 0,14 mm²... 1 m² (kabelová dutinka s plastovým pouzdrem, dva vodiče na dvojité svorce)
- Tuhý průřez vodiče: 0,14 mm²... 1,5 mm²
- Průřez vodiče AWG: 26... 16 (pevný);26... 16 (pružný)
- Šířka: 31 mm
- Výška: 96 mm
- Hloubka: 75 mm
- Barva: Šedá (RAL 7042)
- Okolní podmínky: Okolní podmínky
- Teplota okolí (provoz): -40 °C ... 50 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Normy/předpisy: IEC 60947-5-1
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: III
- Stupeň znečištění: 2 (jmenovité napětí 230/400 v)
- Délka odizolování: 8 mm
- Montážní poloha: libovolná
- Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
- Maximální ztrátový výkon při jmenovitých podmínkách: 1,5 W.
- Průměr: 3,2 mm
- Provozní režim: 100 % ED
- Rozsah vstupního napětí: 184 v AC... 276 V AC (20 °C)
- Rozměry výrobku: Rozměry výrobku
- Montážní pokyny: Stohovatelné bez vzdáleností
- Ochranné zapojení: varistor
- Test znečištění: Test výfukových plynů
- Spínací napětí maximálně: 250 v AC/DC
- Použití: Univerzální
- Vyvrtaný otvor
- Spínací proud maximálně: 30 a (20 ms, spínací kontakt)
- Izolace: Základní izolace
- Úroveň péče o údaje: Úroveň péče o údaje
- Datum poslední péče o údaje: 20.01.2026
- JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 230 V AC
- Rozsah vstupního napětí vztažený na un: Viz diagram
- Typický vstupní proud při un: 6,5 mA
- Zobrazení provozního napětí: žlutá LED
- Provedení kontaktu: 2 přepínací kontakty
- Trvalý mezní proud: 8,5 a (viz diagram)
- Třída hořlavosti podle UL 94 (pouzdro): V2 (pouzdro)
- Jmenovité izolační napětí: 250 v AC
- Impulzní rázové napětí: 4 kV
- Stupeň krytí (patice pro relé): IP20 (patice pro relé)
- Druh ochrany (relé): RT I (relé)
- Spínání: Spínání
- Životnost - mechanické měření: Cca 2x 107 spínacích cyklů
- Zkušební napětí (vinutí/kontakt): 2,5 kVeff (50 Hz , 1 min., vinutí/kontakt)
- Strana patogena: Strana patogena
- Spínací chování pohonu: Monostabilní
- Pohon (polarita): Polarizovaný
- Doba odezvy typická: 5 ms... 15 ms
- Druh spínacího kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgNi
- Spínací napětí minimální: 5 v (24 mA)
- Spínací proud minimální: 5 mA (24 v)
- Vypínací výkon (ohmická zátěž) maximálně: 204 W (při 24 v DC); 124 W (při 48 v DC); 108 W (při 60 v DC) ; 52 W (při 110 v DC); 48 W (při 220 v DC); 2125 VA (při 250 v AC)
- Spínací schopnost: 2 a (při 24 v, DC13); 0,22 a (při 120 v, DC13); 0,11 a (při 250 v, DC13); 3 a (při 120 v, AC15); 1,5 a (při 240 v, AC15)
- Zkušební napětí (kontakt/kontakt): 2,5 kVeff (50 Hz , 1 min., kontakt/kontakt)
- Síťová frekvence 50/60 Hz
- Obvyklé vypínací rozsah: 5 ms... 20 ms
- Napětí cívky: 230 v AC
- Kategorie produktu
Relé modul
- Typ
RIF-2-RPT-LV-230AC/2X21
- Připojení
Push-in připojení pružinovou svorkou
- Řídicí napětí (min.)
184 V/AC
- Řídicí napětí (max.)
276 V/AC
- Typ kontaktu
2 přepínací kontakty
- Materiál kontaktu
AgNi
- Spínací napětí (max.)
250 V DC/AC
- Max. spínací výkon
2125 VA
- Vlastnosti
S úchytným třmenem
IP20
- Max. teplota
50 °C
- Min. teplota
-40 °C
- Hloubka
75 mm
- Šířka
31 mm
- V
96 mm
- Rozm.
(š x v x h) 31 x 96 x 75 mm
- Obsah
10 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3579761 Phoenix Contact RIF-2-RPT-LV-230AC/2X21 Relé modul 2 přepínací kontakty 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579761 Phoenix Contact RIF-2-RPT-LV-230AC/2X21 Relé modul 2 přepínací kontakty 10 ks
Popis
Předmontovaný modul relé s připojením Push-In, se skládá z: Patice pro relé, výkonového kontaktní relé, zásuvného zobrazovacího a odrušovacího modulu a závěsného držáku. Provedení kontaktu: 2 přepínací kontakty. Vstupní napětí: 230 V/AC
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
