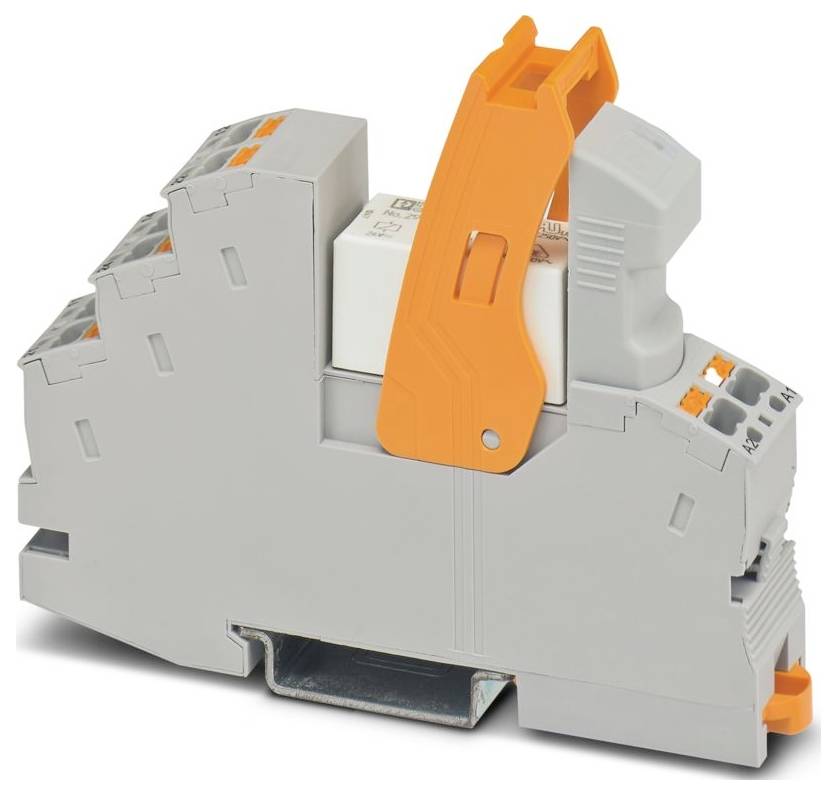

Ilustrační obrázek
Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Relé modul 1 spínací kontakt Piece 10 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
Relé modul
Typ kontaktu
1 spínací kontakt
Spínací napětí (max.)
250 V DC/AC
Typ
RIF-1-RPT-LDP-24DC/1ICT
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
10
-
428,93 Kč
3
5% = 63,84 Kč
407,65 Kč
5
7% = 148,85 Kč
399,16 Kč
10
9% = 375,30 Kč
391,40 Kč
25
10% = 1 045,50 Kč
387,11 Kč
50
11% = 2 447,50 Kč
379,98 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 3 753,00 Kč
Počet (velikost balení 10 ks)
Min.: 10
Násobky: 10
Celková cena (391,40 Kč / kus)
3 914,00 Kč
Bez DPH.
Doprava zdarma
Už jen 9 Ks skladem!
Technické parametry
- Produktová řada: Počítače RIFLINE
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,14 mm² 1,5 m²; 0,14 mm²... 1,5 mm² (kabelová dutinka s plastovým pouzdrem); 0,14 mm²... 1 m² (kabelová dutinka s plastovým pouzdrem, dva vodiče na dvojité svorce)
- Tuhý průřez vodiče: 0,14 mm²... 1,5 mm²
- Průřez vodiče AWG: 26... 16 (pevný);26... 16 (pružný)
- Šířka: 16 mm
- Výška: 96 mm
- Hloubka: 75 mm
- Barva: Šedá (RAL 7042)
- Okolní podmínky: Okolní podmínky
- Teplota okolí (provoz): -40 °C ... 70 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Nadmořská výška: ≤ 2000 m
- Normy/předpisy: IEC 60947-5-1
- Způsob montáže: Montáž na DIN lištu
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Délka odizolování: 8 mm
- Montážní poloha: libovolná
- Poznámka k provozu: Ochrana výrobku před dotykem (při napětí > 25 v AC / 60 v DC) musí být zajištěna prostřednictvím usměrňovače. Jedná se o vestavný přístroj bez ochrany před přímým dotykem.
- Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
- Maximální ztrátový výkon při jmenovitých podmínkách: 0,43 W.
- Průměr: 3,2 mm
- Provozní režim: 100 % ED
- Rozsah vstupního napětí: 19,2 v DC... 33,6 V DC (20 °C)
- Rozměry výrobku: Rozměry výrobku
- Montážní pokyny: Stohovatelné bez vzdáleností
- Ochranné zapojení: Ochrana proti přepólování | dioda proti přepólování; přepěťová ochrana | nulová dioda
- Test znečištění: Test výfukových plynů
- Spínací napětí maximálně: 250 v AC/DC
- Použití: Vysoké spínací proudy
- Vyvrtaný otvor
- Maximální spínací proud: 165 a (20 ms); 800 a (200 µs)
- Izolační vlastnosti: Normy / ustanovení: Izolační vlastnosti: Normy / předpisy
- Izolace: Bezpečné oddělení, zesílená izolace
- Úroveň péče o údaje: Úroveň péče o údaje
- Datum poslední péče o údaje: 12.09.2025
- JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 24 V DC
- Rozsah vstupního napětí vztažený na un: Viz diagram
- Typický vstupní proud při un: 18 mA
- Zobrazení provozního napětí: žlutá LED
- Typ kontaktu: 1 spínací kontakt
- Trvalý mezní proud: 6 a; 10 a (hodnota je přípustná v případě připojení 11 a 21 a připojení 14 a 24).
- Normy / předpisy: Normy / předpisy
- Impulzní rázové napětí: 6 kV
- Stupeň krytí (patice pro relé): IP20 (patice pro relé)
- Druh krytí (relé): RT II (relé)
- Druh ochrany (místo instalace): ≥ IP54 (umístění instalace)
- Spínání: Spínání
- Životnost: 3x 107 spínacích cyklů
- Zkušební napětí (vinutí/kontakt): 4 kV AC (50 Hz , 1 min., vinutí/kontakt)
- Strana patogena: Strana patogena
- Spínací chování pohonu: Monostabilní
- Pohon (polarita): Polarizovaný
- Doba odezvy obvykle: 8 ms
- Doba odpadu obvykle: 10 ms
- Druh spínacího kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgSnO
- Spínací napětí minimální: 12 v (100 mA)
- Spínací proud minimální: 100 mA (12 v DC)
- Vypínací výkon (ohmická zátěž) maximálně: 264 W (při 24 v DC, pozor na snižování kontaktů); 58 W (při 48 v DC); 48 W (při 60 v DC) ; 50 W (při 110 v DC); 80 W (při 220 v DC); 2750 VA (při 250 v AC, snižování kontaktů)
- Spínací výkon: Minimální: 1200 mW
- Napětí cívky: 24 v DC
- Kategorie použití CB Scheme (IEC 60947-5-1): AC15, 6 a / 250 v (spínací kontakt); DC13, 2 a / 24 v (spínací kontakt)
- Poznámka ke spínacímu kontaktu: S wolframovým předkontaktem
- Druh obalu
Piece
- Kategorie produktu
Relé modul
- Typ
RIF-1-RPT-LDP-24DC/1ICT
- Připojení
Push-in připojení pružinovou svorkou
- Řídicí napětí (min.)
19.2 V/DC
- Řídicí napětí (max.)
33.6 V/DC
- Reakční doba
8 ms
- Čas rozpadu
10 ms
- Typ kontaktu
1 spínací kontakt
- Materiál kontaktu
AgSnO
- Spínací napětí (max.)
250 V DC/AC
- Max. spínací výkon
2750 VA
- Vlastnosti
S úchytným třmenem
IP20
- Max. teplota
70 °C
- Min. teplota
-40 °C
- Hloubka
75 mm
- Šířka
16 mm
- V
96 mm
- Rozm.
(š x v x h) 16 x 96 x 75 mm
- Obsah
10 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3563262 Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Relé modul 1 spínací kontakt Piece 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3563262 Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Relé modul 1 spínací kontakt Piece 10 ks
Popis
Předmontovaný modul relé s připojením Push-In, se skládá z: Patice pro relé, výkonového kontaktní relé, zásuvného zobrazovací a odrušovací modulu, přídržného třmenu. Provedení kontaktu: 1 spínací kontakt, max. Zapínací proud až 800 a, vstupní napětí 24 v DC
