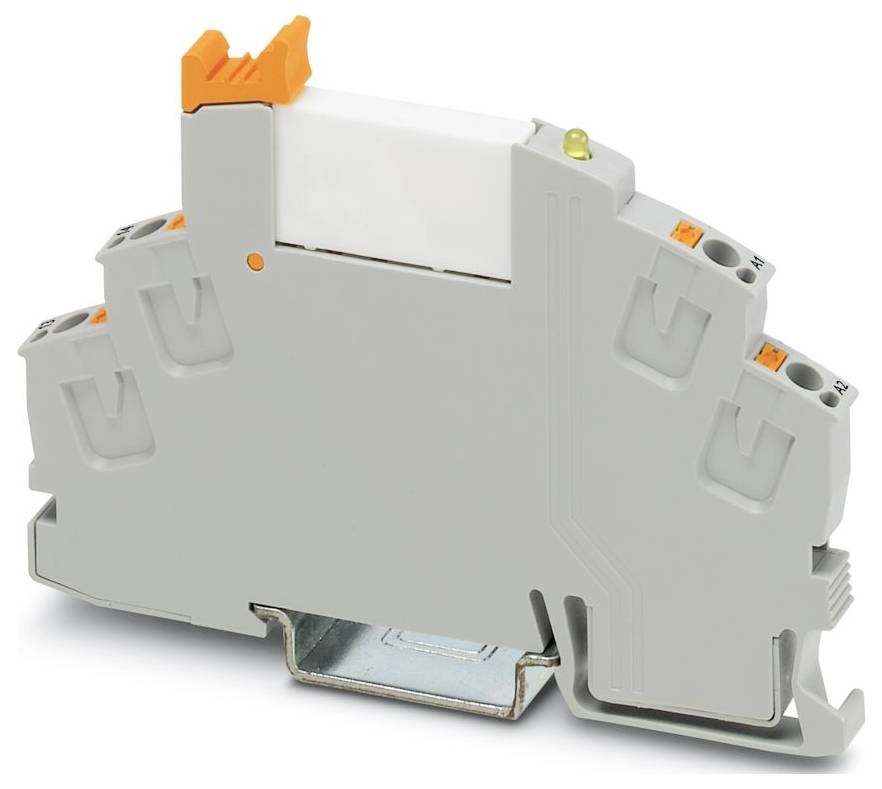

Ilustrační obrázek
Phoenix Contact RIF-0-RPT-12DC/ 1AU Relé modul 1 spínací kontakt Piece 10 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
Relé modul
Typ kontaktu
1 spínací kontakt
Spínací napětí (max.)
250 V DC/AC
Typ
RIF-0-RPT-12DC/ 1AU
Datasheety: (PDF)
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
1 916,53 Kč
3
3% = 159,27 Kč
1 863,44 Kč
5
4% = 371,80 Kč
1 842,17 Kč
10
5% = 885,50 Kč
1 827,98 Kč
25
5% = 2 611,50 Kč
1 812,07 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet (velikost balení 10 ks)
Celková cena (1 916,53 Kč / kus)
1 916,53 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Produktová řada: Počítače RIFLINE
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,14 mm² 1,5 m²; 0,14 mm²... 1,5 mm² (kabelová dutinka s plastovým pouzdrem)
- Tuhý průřez vodiče: 0,14 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 6,2 mm
- Výška: 93 mm
- Hloubka: 66 mm
- Barva: Šedá (RAL 7042)
- Okolní podmínky: Okolní podmínky
- Teplota okolí (provoz): -40 °C ... 60 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Normy/předpisy: IEC 60947-5-1
- Poznámka: Následující hodnoty platí pro zničenou vrstvu zlata
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Délka odizolování: 8 mm
- Montážní poloha: libovolná
- Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
- Maximální ztrátový výkon při jmenovitých podmínkách: 0,19 W.
- Provozní režim: 100 % ED
- Rozsah vstupního napětí: 9,6 v DC... 18 V DC (20 °C)
- Rozměry výrobku: Rozměry výrobku
- Montážní pokyny: Stohovatelné bez vzdáleností
- Ochranné zapojení: nulová dioda
- Test znečištění: Test výfukových plynů
- Spínací napětí maximálně: 250 v AC/DC
- Použití: Univerzální
- Spínací proud max. 50 mA
- Izolace: Bezpečné oddělení
- Úroveň péče o údaje: Úroveň péče o údaje
- Datum poslední péče o údaje: 20.01.2026
- JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 12 V DC
- Rozsah vstupního napětí vztažený na un: Viz diagram
- Typický vstupní proud při un: 16 mA
- Zobrazení provozního napětí: žlutá LED
- Typ kontaktu: 1 spínací kontakt
- Trvalý mezní proud: 6 A.
- Třída hořlavosti podle UL 94 (pouzdro): V2 (pouzdro)
- Jmenovité izolační napětí: 250 v AC
- Impulzní rázové napětí: 6 kV
- Stupeň krytí (patice pro relé): IP20 (patice pro relé)
- Druh ochrany (relé): RT III (relé)
- Spínání: Spínání
- Životnost - mechanické měření: Cca 2x 107 spínacích cyklů
- Zkušební napětí (vinutí/kontakt): 4 kVeff (50 Hz , 1 min., vinutí/kontakt)
- Strana patogena: Strana patogena
- Spínací chování pohonu: Monostabilní
- Pohon (polarita): Polarizovaný
- Doba odezvy obvykle: 5 ms
- Doba odpadu obvykle: 8 ms
- Druh spínacího kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgSnO
- Spínací napětí minimální: 5 v (při 100 mA)
- Minimální spínací proud: 10 mA (při 12 v)
- Vypínací výkon (ohmická zátěž) maximálně: 140 W (při 24 v DC); 20 W (při 48 v DC); 18 W (při 60 v DC) ; 23 W (při 110 v DC); 40 W (při 220 v DC); 1500 VA (při 250 v AC)
- Spínací schopnost: 2 a (při 24 v, DC13); 0,2 a (při 110 v, DC13); 0,1 a (při 220 v, DC13); 3 a (při 24 v, AC15) ; 3 a (při 120 v, AC15); 3 a (při 230 v, AC15)
- Životnost elektrických: Viz diagram
- Spínání: Při destruktivní vrstvě: Spínání: Při destruktivní vrstvě zlata
- Napětí cívky: 12 v DC
- Kategorie použití CB Scheme (IEC 60947-5-1): AC15, 3 a / 250 v (spínací kontakt); AC15, 1 a / 250 v (rozpínací kontakt); DC13, 1,5 a / 24 v (spínací kontakt); DC13, 0,2 a / 110 v (spínací kontakt); DC13, 0,1 a / 220 v (spínací kontakt)
- Druh obalu
Piece
- Kategorie produktu
Relé modul
- Typ
RIF-0-RPT-12DC/ 1AU
- Připojení
Push-in připojení pružinovou svorkou
- Řídicí napětí (min.)
9.6 V/DC
- Řídicí napětí (max.)
18 V/DC
- Reakční doba
5 ms
- Čas rozpadu
8 ms
- Typ kontaktu
1 spínací kontakt
- Materiál kontaktu
AgSnO + tvrdé zlacení
- Spínací napětí (max.)
250 V DC/AC
- Max. spínací výkon
1500 VA
- Vlastnosti
S nulovou diodou
IP20
- Max. teplota
85 °C
- Min. teplota
-40 °C
- Hloubka
66 mm
- Šířka
6.2 mm
- V
93 mm
- Rozm.
(š x v x h) 6.2 x 93 x 66 mm
- Obsah
10 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3579689 Phoenix Contact RIF-0-RPT-12DC/ 1AU Relé modul 1 spínací kontakt Piece 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3579689 Phoenix Contact RIF-0-RPT-12DC/ 1AU Relé modul 1 spínací kontakt Piece 10 ks
Popis
Předmontovaný modul relé s připojením Push In, se skládá z: Patice relé s vyhazovačem a vícevrstvým kontaktní relé. Typ kontaktu: 1 spínací kontakt. Vstupní napětí: 12 V/DC
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
